5.2. Преобразователи величин в радиоизмерительных приборах.
Преобразователи
величин составляют до
объема конструкции радиоизмерительного
прибора. Они выполняют в конечной счете
функции:
приведение измеряемой величины, поступающей на вход прибора, к другой величине, для которой в приборе есть мера;
приведение величины, воспроизводимой мерой, к той величине, которую измеряют;
приведение измеряемой величины и величины, воспроизводимой мерой к третьей величине, значения которой пропорциональны значениям измеряемой величины и величины, воспроизводимой мерой, с целью их сравнения между собой;
приведение значений измеряемой величины или ее разности с мерой в форму, воспринимаемую оператором или пригодную для записи, обработки, хранения результатов, например, в форме изображения на экране, в виде графика на бумаге и в виде цифр. Такие преобразователи иногда называют устройствами визуализации;
изменение значения физической величины (умножение, деление) на определенное число; такие преобразователи называют масштабными; масштабные преобразователи не изменяют размерность (свойство, качество).
Кроме перечисленных, в радиоизмерительных приборах широко применяются специфические преобразователи - преобразователи частоты, которые изменяют частотный спектр. Таким образом, под измерительным преобразователем понимают устройство, обладающее свойством, возможностью приведения численного значения измеряемой (входной) величины к численному значению другой (выходной), не одноименной физической величины, или к другому численному значению величины, одноименной с входной, для последующего сравнения с мерой. Действие многих видов преобразователей величин основано на преобразовании одного вида энергии в другой. Например, в кварцевом резонаторе энергия механических колебаний переходит в энергию электрических колебаний, в тепловом преобразователе переменного тока в постоянный, энергия электрического тока частично преобразуется в тепловую. В масштабных преобразователях энергия также либо поглощается и преобразуется в тепло, либо, в конечном счете, преобразуется из одного вида в другой. Последовательность и механизм процессов превращения энергии необходимо понимать для оценивания свойств преобразователей как средств измерений.
Свойства преобразователя физических величин и масштабных преобразователей как свойств измерений описываются несколькими общими для всех преобразователей параметрами:
Функция преобразования, описывающая зависимость выходной величины
как функции от входной величины
как аргумента
. (5.6)
Для применений в измерительных приборах практически всегда, кроме особых случаев, предпочтительно иметь линейную зависимость
, (5.7)
где
- постоянный коэффициент преобразования
преобразователя.
Различают
статистический коэффициент преобразования
и дифференциальный
.
Для линейной функции очевидно, это один
и тот же
.
Например, известно, что угол поворота φ катушки и стрелки магнитно-электрического амперметра пропорционален ток через катушку, так что
, (5.8)
где φ - это угол поворота, I – ток, протекающий через катушку, а
. (5.9)
На
самом деле градусы плоского угла - это
безразмерная величина и
имеет размерность
.

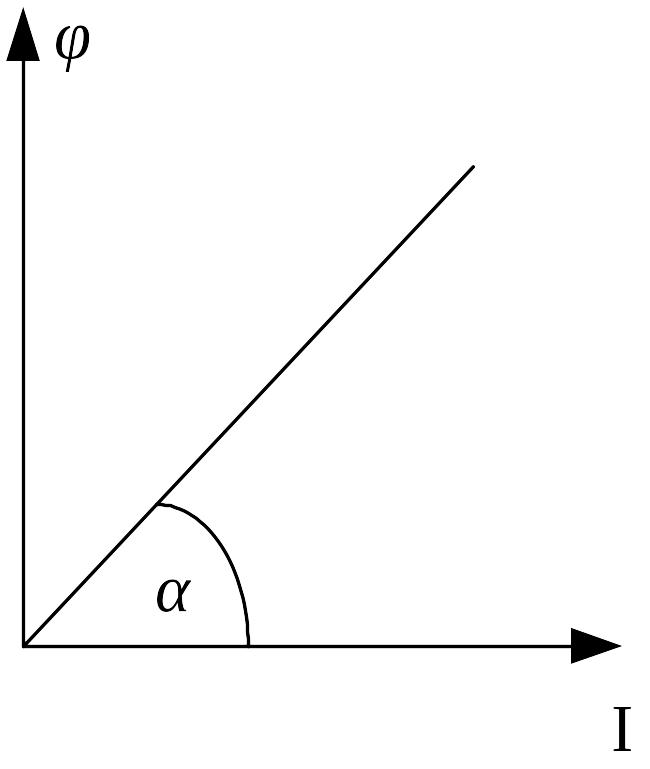

Такая идеальная характеристика на
рис. 5.3,а, где
.
В
реальных механизмах имеется трение в
опоре. Тогда характеристика имеет вид
(рис. 5.3,б). Значение
называют зоной нечувствительности.
Очевидно, для преобразователя с
характеристикой (б) значение статистического
не постоянная величина и зависит от
тока
,
где К
- это дифференциальный
для области
,
равный
при
и
.
а) б)
Рис. 5.3
Характеристика
.
Преобразователь
считается идеально линейным, если
не зависит от значения входной величины,
то есть
.
Линейность
- это важная метрологическая характеристика
преобразователя, влияющая на его
погрешность.
Второе свойство преобразователя - это быстродействие. Всякие физические процессы и явления, сопровождающиеся наполнением, запасанием энергией, инерционны и протекают с конечными скоростями. Для изменяющихся по синусоидальному закону во времени величин
коэффициент преобразования зависит от частоты ω. Инерционность и быстродействие преобразователей в радиоизмерительных приборах описывают частотной характеристикой. Различают амплитудно-частотную
и фазочастотную
характеристики.
В состав радиоизмерительного прибора часто входят выносные первичные преобразователи, которые конструктивно отделены от других составных частей. Например, в состав измерителя напряженности поля включается как самостоятельное изделие измерительная антенна, которая по существу служит первичным преобразователем измеряемой величины - напряженности поля [В/м] - в напряжение постоянного тока
с коэффициентом преобразования
, которую иногда называют действующей длиной или высотой. Для самостоятельных (выносных) преобразователей, у которых значения следует использовать для расчета результата измерения
, нормируют, то есть указывают в формуляре или паспорте преобразователя, погрешность значения . Если значения и Ψ зависят от частоты, то указывают зависимости и
в виде формул, таблиц или графиков.
Иногда для выносных преобразователей или для преобразователей, используемых как самостоятельные изделия, указывают зависимость коэффициента преобразования от влияющих факторов, например, от условий внешней среды - температуры, давления, влажности и других внешних воздействий. Эту зависимость указывают в виде относительных изменений
, например,
.
Очевидно, что измерительный прибор в целом, включающий иногда до десяти и более различных преобразователей, можно считать преобразователем изменений измеряемой величины в изменения показаний, то есть в изменения величины, которым наблюдатель способен приписать число.
Далее будем рассматривать наиболее распространенные преобразователи величин, начиная “с конца” с устройств визуализации, ко входу, то есть к устройствам сравнения.
