5.1.2. Меры напряжения постоянного тока.
Единица напряжения в системе единиц SI является производной величиной и определяется как отношение единицы мощности к единице тока. Однако на практике единица напряжения производится независимо, так как меры напряжения более удобны исходя из всех критериев (простота, стабильность во времени), предъявляемых к мерам физических величин. Поэтому именно к мерам постоянного напряжения приводятся все энергетические и силовые (амплитудные) величины, применяемые в электрорадиоизмерениях.
В современных РИП в качестве мер напряжения применяют исключительно стабилитроны на полупроводниковых диодах. Стабилитрон – это элемент, обладающий характеристикой зависимости напряжения от тока, рис. 5.2.

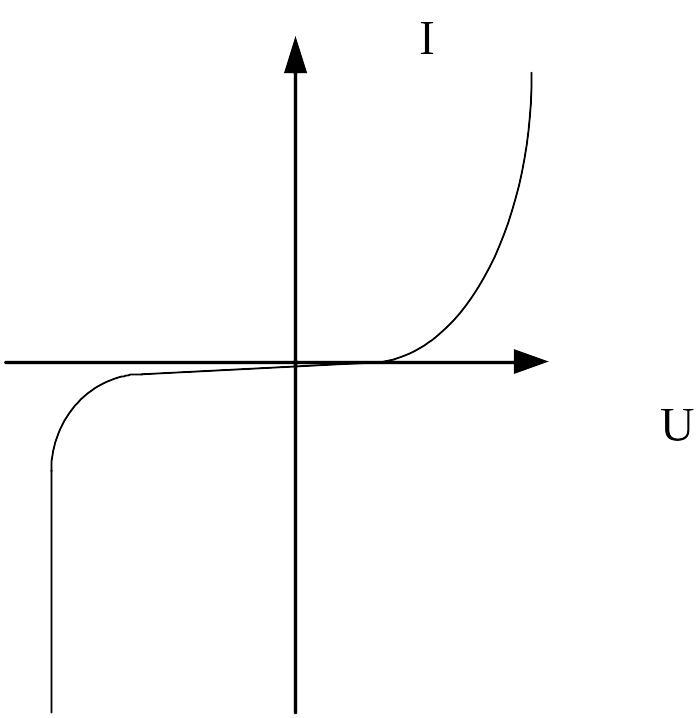

Рис. 5.2 ВАХ стабилитрона.
Такая
характеристика реализуется из-за
полевого или лавинного пробоя р-n
перехода в легированном кремнии. Начиная
с некоторого значения обратного
напряжения возникает лавинный пробой,
так что напряжение на переходе слабо
изменяется при изменении тока, то есть
дифференциальное сопротивление
перехода очень мало. Для десятков
различных типов стабилитронов с
напряжения стабилизации перекрывают
диапазон от 2 В до 200 В и более.
Важнейшая характеристика стабилитронов
- температурный коэффициент напряжения
(ТКН), характеризующий зависимость
напряжения стабилизации при заданном
токе от температуры,
.
Наилучшие стабилизаторы имеют
.
Специальным подбором диодов с разными
знаками ТКН можно добиться уменьшения
результирующего ТКН цепи еще в 20-100 раз.
Разместив стабилитроны в специальном
термостате, температура в котором
поддерживается в пределах ±0,01˚С, можно
добиться ТКН меры от
до
.
Полупроводниковые стабилизаторы
обладают высокой стабильностью во
времени. За год может быть достигнуто
измерение напряжения стабилизации
менее
.
Стабильность
лучщих мер напряжения на стабилитронах
контролируется при помощи исходных
эталонов, построенных на основе эффекта
Джозефсона, которые имеют относительные
погрешности порядка
.
5.1.3. Меры сопротивления на постоянном токе.
Меры
сопротивления образуются не на основе
стабильных физических явлений или
процессов, но на основе стабильных
свойств определенных материалов.
Наилучшими мерами сопротивления являются
проволочные сопротивления – катушки
из сплавов металлов типа манганина,
характерных весьма малыми зависимостями
удельного сопротивления от температуры,
а также высокой долговременной
стабильностью. Исходные, то есть самые
точные эталоны, имеют температурный
коэффициент сопротивления порядка
.
Размещая катушки из таких материалов
в термостатах, в которых температура
поддерживается в пределах нескольких
сотых градуса, добиваются стабильности
и повторяемости эталонов в пределах
.
При помощи таких эталонов определяют
свойства рабочих эталонов сопротивления
и встроенных мер, в качестве которых
применяют резисторы, изготовляемые по
специальным технологиям.
5.1.4. Меры емкости.
В
качестве мер емкости используют
разнообразные виды конденсаторов,
отличающиеся конструкцией и номинальными
значениями, например, воздушные расчетные
конденсаторы, слюдяные и другие. Основные
требования к конденсаторам – мерам –
это стабильность во времени и под
воздействием внешних условий, малые
активные потери, независимость емкости
от приложенного напряжения. Меры емкости
широко применяются при измерениях на

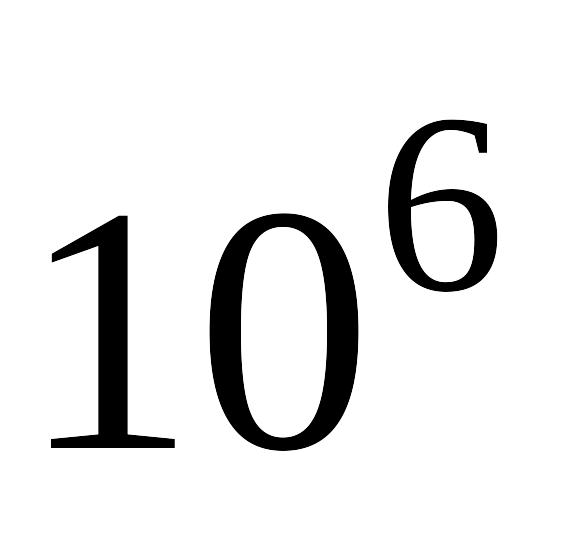

низких частотах от 10 Гц до
Гц.
В радиодиапазоне меры емкости используются
в измерителях емкости, но чаще – для
создания мер производных единиц –
добротности, фазового сдвига, скорости
изменения линейно изменяющихся
напряжений, мер частоты низкой точности
в виде резонансных контуров, а также в
качестве масштабных преобразователей
– делителей переменных напряжений.
Погрешность рабочих эталонов – мер
емкости – от 0,01 % до 1 %. Для применения
в радиоизмерительных приборах погрешность
0,01 % считается приемлемой для самых
точных приборов. Меры емкости применяются
в виде как однозначных мер – конденсаторов
с известными номинальными значениями,
так и в виде многозначных мер в виде
магазинов (наборов) емкостей.
