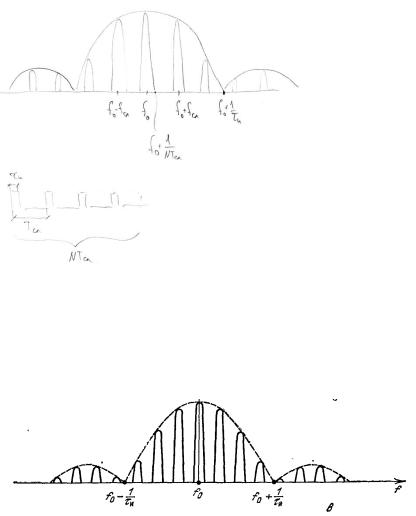

Если пачка зондирующего и отражённого сигналов когерентная, то у спектра будет присутствовать внутренняя структура, обязанная

длительности пачки NTсл и периоду следования импульсов Tсл , а огибающая обязанная длительности одного импульса и . Следовательно, разрешающая способность будет определяться длительностью всего сигнала 1/ NTсл .

А если пачка некогерентная, т.е. фаза каждого импульса случайна, то у её спектра не будет внутренней структуры. Спектр будет таким же,

как и у импульса длительности и . Следовательно, разрешающая способность будет определяться длительностью одного импульса 1/ и .

-11- / 2021

При наличии двух отражённых сигналов одинаковой амплитуды без доплеровского смещения и со смещением fд все спектральные

составляющие последнего сместятся на величину fд . И критерием разрешения, так же как и при разрешении по времени и углам будет ширина самой узкой спектральной составляющей равной 1/ NTсл . Если спектральные составляющие двух сигналов будут расположены ближе чем на 1/ NTсл они сольются в одну, а если шире, то будут наблюдаться отдельно.

Выводы

1. Для увеличения дальности действия РЛС необходимо увеличивать длительность сигнала. Это приводит к увеличению мёртвой зоны и к сужению спектра сигнала, что в свою очередь приводит к ухудшению разрешающей способности по дальности.

-12- / 2021

Т.е. требования максимальной дальности и разрешающей способности по дальности противоречивы, но их можно удовлетворить увеличивая базу сигнала.

С другой стороны для улучшения р.с. по доплеровскому смещению частоты необходимо увеличивать длительность сигнала, что будет приводить ухудшению разрешающей способности по дальности. Эти требования тоже противоречивы и их тоже можно удовлетворить увеличением базы сигнала.

2. Интуитивно, кажется, что для увеличения энергетики нужно увеличивать усиление антенны РЛС. (Как мы выяснили это самое эффективное, поскольку усиление входит 2 раза под знаком корня в основном уравнении РЛ). Но здесь тоже есть «подвох». Для увеличения усиления мы должны обужать ДН антенны, что будет приводить к увеличению линейных размеров антенны. Но если мы зафиксируем время обзора всех ячеек. А вы помните, что по дальности и доплеру идёт параллельный обзор, а по угловым координатам – последовательный. Т.е. именно количеством ячеек по угловым координатам определяется время обзора пространства. ДН стала уже, значит, угловых ячеек становится больше. И для того чтобы за то же самое время просмотреть все ячейки мы должны увеличить скорость вращения антенны. А это приведёт к уменьшению времени наблюдения одной ячейки, т.е. к уменьшению длительности сигнала. (Если мы используем накопление, то к уменьшению накапливаемых импульсов). Что в свою очередь будет приводить к уменьшению энергетики отражённого сигнала. Т.е. выигрыша от этого нет. Однако будет улучшаться разрешающая способность по угловым координатам.

Если Tобл const , то Tобз , что не всегда приемлемо т.к. можно пропустить высокоскоростную цель.

Вообще задача обнаружения и задача разрешения они разные по своим требованиям. Для обнаружения важен именно энергетический потенциал т.е не важно какая ширина ДН будет и какой длительности импульс. И цели не обязательно разрешать на максимальной дальности. Главное обнаружить цель как можно дальше, любой ценой добиться
