Средства uml для представления атрибутов коллекций в контексте проектирования статической структуры по
Формат описания атрибута имеет следующий вид:
Область_видимости имя : тип кратность = значение_по_умолчанию {строка свойств}
Если область видимости не указана явно, то предполагается, что атрибут относится к закрытой области видимости.

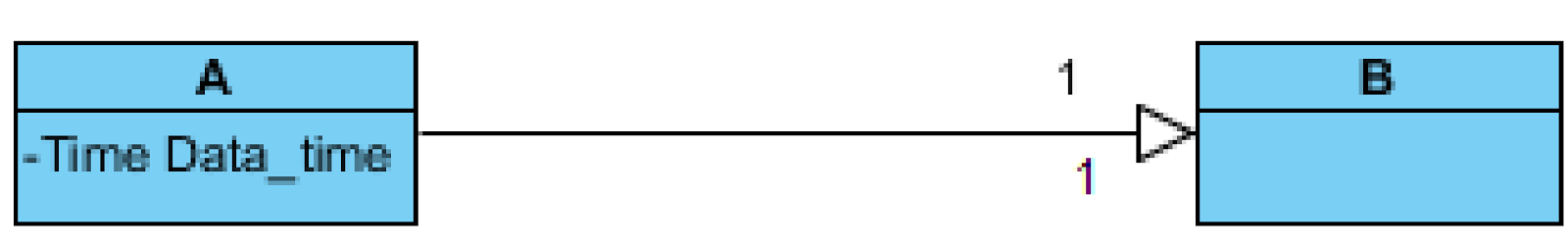

Представление атрибута с помощью линии ассоциации на диаграммах класса проектирования осуществляется следующим образом:
Стрелка навигации – указывает направление связи от объекта источника к целевому объекту, это значит, что объект источник в качестве своего атрибута содержит целевой объект.
Кратность – указывается со стороны целевого объекта
Имя роли - Определяет имя атрибута и указывается только со стороны целевого объекта
Имя ассоциации отсутствует.
Атрибут обозначается с использованием имени, если относится к типом данных и линией ассоциации во всех других случаях. (рекомендательный характер)
Термин «тип данных» применим к тем объектам, для которых уникальная тождественность не является важной. Необходимо понимать, что значимые различие в обозначении атрибутов только в процессе проектирования (для выставления визуальных акцентов и большей наглядности диаграмм). В программном коде все атрибуты всегда записываются однообразно. Рядом с линией ассоциации в соответствии с описанием атрибута можно указывать строку ограничений в фигурных скобках.

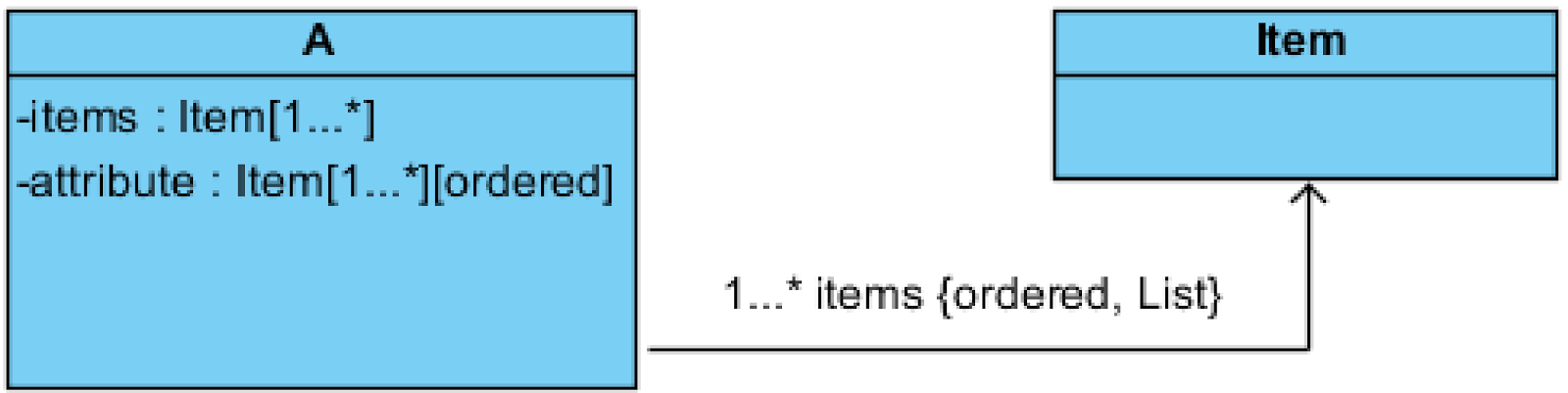

Представление атрибутов коллекций.
Class A
{
List <Item> items;
}
Блоки примечаний используется в трех случаях:
Примечание – некий произвольны текст.
Для указания ограничений, если текст заключен в фигурные скобки.
Для указания тела метода.
Формат операции:
Область_видимости имя (список_параметров): тип_фозвращаемого_значения {строка свойств}
Если область видимости не указана, то она считается public.
Операции — это не метод, а объявление с указанием имени, параметров, строки свойств и т.д.
Метод – реализация операции. Для того, чтобы правильно показывать методы.
Ключевые слова – текстовые представления категории или метомодели, самые часто используемые слова: <<актер>>, <<interface>>, <<abstract>>, {ordered}
<<>> {} “” –это возможные обозначения.
Стереотип – отображает уточнение существующего понятия моделирования или проектирования.
В отличие от ключевых свойств допускается определение пользовательских стереотипов.
Стереотип определяет множество дескрипторов или меток, с использованием синтаксиса атрибутов. Если элемент модели отмечен некоторым стереотипом, то все метки стереотипа применяется и к этому стереотипу.
Пример определения стереотипа и пример его использования:
Стереотип расширяет такой класс как Element
Свойство – именованное значение, описывающая характеристику элемента и имеющая семантическое значение. Часть свойств определены стандартом UML, остальные могут быть определены пользователем самостоятельно.
Текстовое представление свойств выглядит следующим образом:
{Имя = значение1, имя2 = значение2}
Признаки существования зависимости между классами в контексте проектирования статической структуры по
Зависимость (отношение зависимости)
Элемент клиент обладает знанием об элементе поставщике. (пунктирная стрелка от клиента к поставщику)
Зависимость есть когда:
Клиент обладает атрибутом типа элемента поставщика.
Происходит отправка сообщения поставщику посредством:
Атрибутов
Переменных – параметров
Локальной переменной
Глобальной переменной
Вызовом статических членов.
Когда происходит получение параметра с типом элемента поставщика
Поставщик является супер классом или интерфейсом.
Для избегания дублирования на диаграммах классов проектирования UML следует использовать
обозначения зависимости для отображения глобальных переменных, переменных параметров,
локальных переменных и статических методов, когда есть их вызов. Во всех остальных случаях –
линиями другого типа.
