Лабораторная работа №5
.docxМинистерство цифрового развития, связи и массовых коммуникаций
Российской Федерации Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное
учреждение высшего образования
Московский технический университет связи и информатики
Кафедра «Сетевые информационные технологии и сервисы»
Лабораторная работа №5
«Построение простейшей компьютерной сети с использованием маршрутизатора и коммутатора»
по дисциплине
«Изучение технологии виртуальных локальных сетей VLAN. Часть 1»
Москва 2023
Цель работы
Изучить и практически освоить процесс настройки технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer. Научиться настраивать порты коммутатора в режимы access.
Задание на лабораторную работу
1. Ознакомиться с основными понятиями технологии виртуальных локальных сетей VLAN (Virtual Local Area Network);
2. Запустить Cisco Packet Tracer;
3. Собрать необходимую топологию сети, запустить и настроить виртуальное оборудование;
4. Согласно пунктам выполнения лабораторной работы, сделать необходимые снимки экрана. Изучить полученную информацию и оформить ее в соответствии с требованиями раздела «Содержание отчета»
Ход лабораторной работы

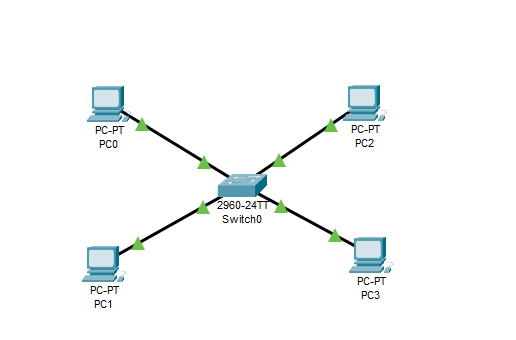

На рисунке 1 представлена собранная топология сети.
Рисунок 1 – Собранная топология сети

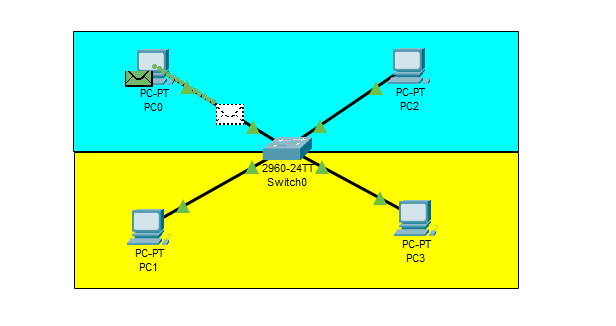

На рисунке 2 представлена собранная топология сети, разделенная на сегменты.
Рисунок 2 – сеть с двумя сегментами
На рисунке 3 представлено создание VLAN сети.
Рисунок 3 - Создание VLAN сети
На рисунке 4 представлена настройка портов.
Рисунок 4 - Настройка портов
На рисунке 5 представлен вывод основной информации о VLAN.
Рисунок 5 - вывод основной информации о VLAN

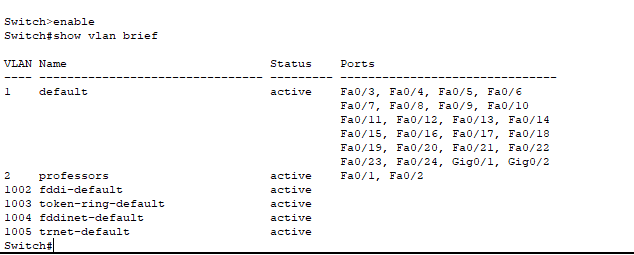

На рисунке 6 представлен вывод краткой информации о созданных VLAN.
Рисунок 6 - вывод краткой информации о созданных VLAN.
На рисунке 7 представлено создание VLAN сети.
Рисунок 7 - Создание VLAN сети

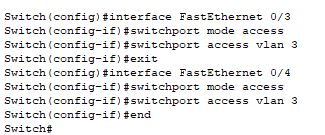

На рисунке 8 представлена настройка портов.
Рисунок 8 - настройка портов.

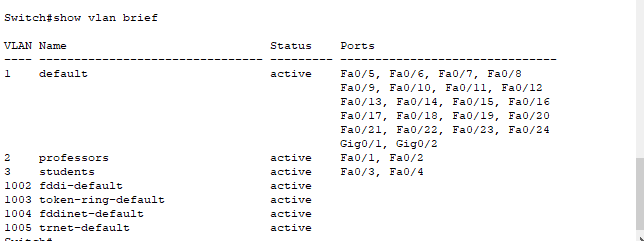

На рисунке 9 представлен вывод информации о созданных VLAN.
Рисунок 9 - Вывод информации о созданных VLAN

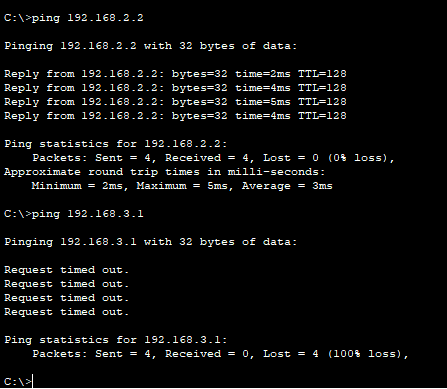

На рисунке 10 представлена проверка связности компьютеров в сети.
Рисунок 10 - проверка связности компьютеров в сети.
Вывод
Изучил и практически освоил процесс настройки технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer. Научился настраивать порты коммутатора в режимы access.
Ответы на вопросы
Опишите последовательность создания VLAN?
Перейти в режим конфигурации терминала, создать новый VLAN,
выбрав для него название, затем настроить порты коммутатора
Как проверить связность компьютеров в разных VLAN?
При помощи команды ping
Для чего используется команда Switch# show vlan brief?
Команда show vlan brief выводит краткую информацию о подсетях
Как проверить правильность настройки компьютеров?
С помощью команды show vlan.
Для чего применяется команда Switch(config-if)#switchport mode access?
Для установки режима передачи трафика.
Что обозначает аббревиатура TTL на рисунке 12?
Время жизни пакета, измеряемое в количестве доступных пересечений
между разными подсетями.
Почему для соединения ПК и коммутатора используется прямой кабель?
Straight cable потому что соединяются устройства на разных уровнях
модели OSI. А для устройств одного уровня (например, дву компьютеров) будет использоваться crossover cable.
Какого класса IP- адреса используются в данной работе?
Класс С
Продемонстрируйте продвижение пакета внутри одного VLAN в данной работе.
10. Что выполняет команда switchport access vlan 3?
Ставим в соответствие порту коммутатора третий VLAN
11. Что представляет собой технология агрегирования каналов?
Агрегирование каналов (link aggregation) — технологии объединения
нескольких параллельных каналов передачи данных в сетях Ethernet в один
логический, позволяющие увеличить пропускную способность и повысить надёжность
