Лабораторная работа №4
.docxМинистерство цифрового развития, связи и массовых коммуникаций
Российской Федерации Ордена Трудового Красного Знамени
федеральное государственное бюджетное образовательное
учреждение высшего образования
Московский технический университет связи и информатики
Кафедра «Сетевые информационные технологии и сервисы»
Лабораторная работа №4
«Построение простейшей компьютерной сети с использованием маршрутизатора и коммутатора»
по дисциплине
«Инструментальные средства информационных систем»
Москва 2022
Оглавление
Цель работы 3
Задание на лабораторную работу 3
Ход работы 3
Вывод 7
Ответы на вопросы 8
Цель работы
Построить простейшую компьютерную сеть с использованием маршрутизатора и коммутатора с помощью сетевого симулятора Cisco Packet Tracer.
Задание на лабораторную работу
1. Запустить Cisco Packet Tracer.
2. Собрать необходимую топологию сети, запустить и настроить виртуальное оборудование.
3. Согласно пунктам выполнения лабораторной работы, сделать необходимые снимки экрана. Изучить полученную информацию и оформить ее в соответствии с требованиями раздела «Содержание отчета».
Ход работы
На рисунке 1 представлена собранная сетевая топология.
Рисунок 1 - Собранная сетевая топология

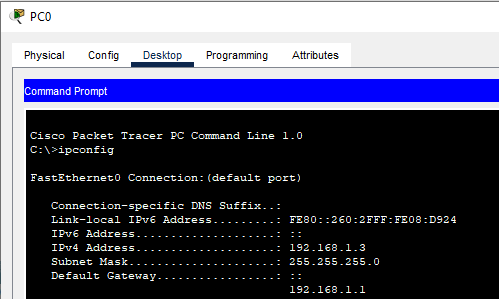

На рисунке 2 представлена команда ipconfig для первого компьютера
Рисунок 2 - Команда ipconfig для первого компьютера
На рисунок 3 представлена команда ipconfig для второго компьютера
Рисунок 3 - Команда ipconfig для второго компьютера

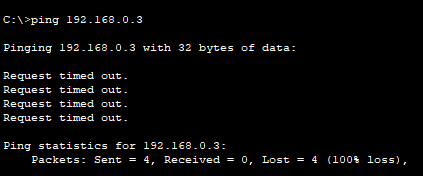

На рисунке 4 представлена проверка связности между компьютерами
Рисунок 4 - проверка связности между компьютерами
На рисунке 5 представлена настройка маршрутизатора.
Рисунок 5 - Настройка маршрутизатора

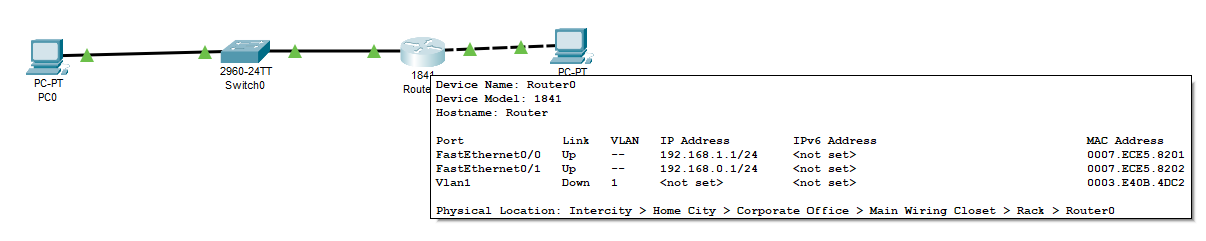

На рисунке 6 представлены настройки маршрутизатора.
Рисунок 6 – Настройки маршрутизатора
На рисунке 7 представлена проверка связности проверка связности между компьютерами.
Рисунок 7 – Проверка связности проверка связности между компьютерами
На рисунке 8 представлена краткая информация о состоянии интерфейсов маршрутизатора.
Рисунок 8 - Краткая информация о состоянии интерфейсов маршрутизатора.
На рисунке 9 представлена таблица информации по работе ARP.
Рисунок 9 - Таблица информации по работе ARP

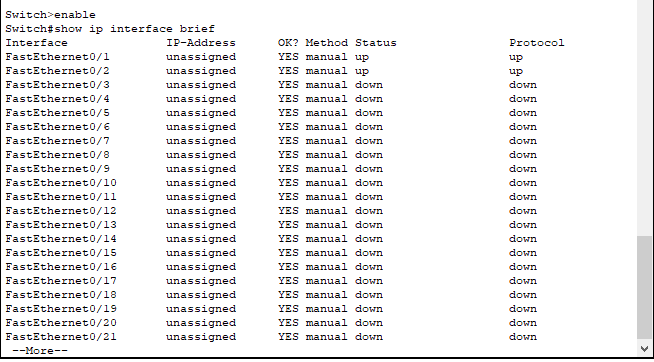

На рисунке 10 представлена краткая информация о состоянии интерфейсов коммутатора.
Рисунок 10 - Краткая информация о состоянии интерфейсов коммутатора
Вывод
Построил простейшую компьютерную сеть с использованием маршрутизатора и коммутатора с помощью сетевого симулятора Cisco Packet Tracer.
Ответы на вопросы
Из какого количества бит состоит IP- адрес?
32 бита
Какое максимальное значение любого из октетов IP-адреса?
Значение каждого из четырех октетов находится в диапазоне от 0 до 255.
Какой комбинации в двоичной форме соответствует IP-адрес 192.165.3.8?
11000000.10100101.00000011.00001000
4. Сколько адресов узлов может быть использовано в сети класса С?
253
Напишите маску подсети класса В.
255.255.0.0
6. Вычислите адрес сети класса А по известному IP-адресу 120.7.3.6?
01111000.00000111.00000011.00000110 IP-адрес
01111000.00000000.00000000.00000000 адрес сети
Таким образом, сетевой адрес класса A для IP-адреса 120.7.3.6 - 120.0.0.0.
7. Какие две части адреса сетевого уровня используют маршрутизаторы для передачи данных через сеть?
Сетевой адрес и адрес хост-машины.
8. Назовите функцию команды ipconfig?
Выводится основная сетевая информация ПК,сервера (IP-адрес,
маску подсети, шлюз по умолчанию)
9. Укажите функцию команды enable?
Переход в привилегированный режим
10. Какая команда переводит порт в активное состояние?
No shutdown
11. Какая команда предоставляет режим глобальной конфигурации в оборудовании Cisco?
Conf t
12. Какая команда возвращает в предыдущий раздел конфигурирования в оборудовании Cisco?
Exit
