Лабораторная работа №3

«Организация простейшей компьютерной сети с помощью коммутатора и концентратора»

по дисциплине

«Инструментальные средства информационных систем»

Москва 2022

Оглавление

Цель работы 2

Задание на лабораторную работу 3

Ход работы 3

Вывод 8

Ответы на вопросы 9

Цель работы

Построить простейшую компьютерную сеть с использованием коммутаторов и концентраторов.

Задание на лабораторную работу

1. Запустить Cisco Packet Tracer.

2. Построить простейшую компьютерную сеть с использованием концентратора.

3. Построить простейшую компьютерную сеть с использованием коммутатора.

4. Сравнить работу этих сетей.

Ход работы

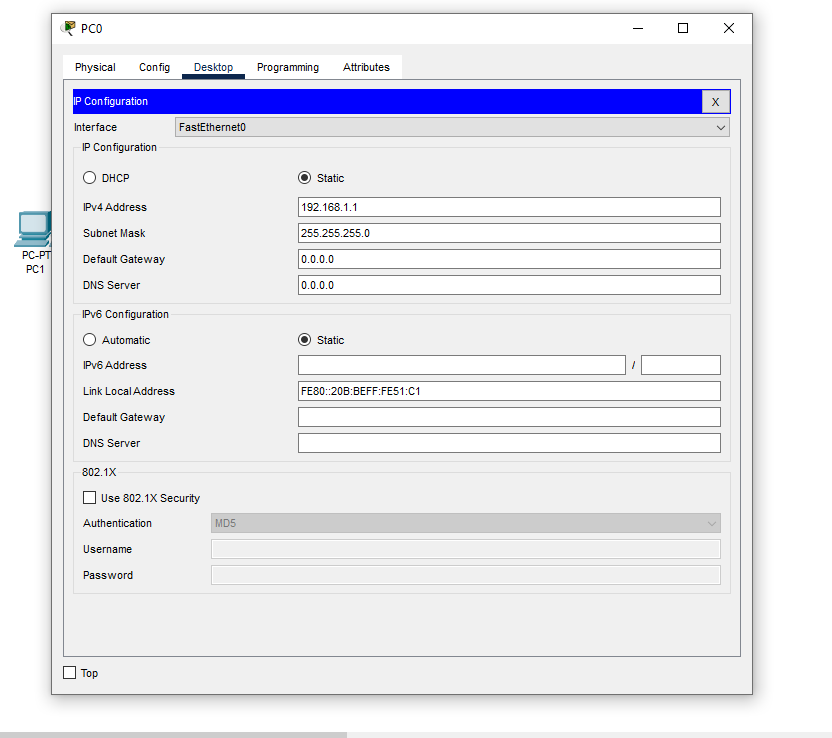

На рисунке 1 представлено присвоение IP адреса компьютеру

Рисунок 1 – Присвоение ip адреса компьютеру

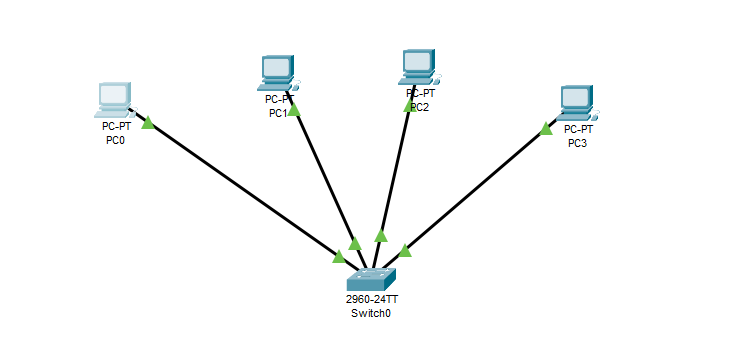

На рисунке 2 представлено соединение между компьютерами и коммутаторами.

Рисунок 2 - Соединение между компьютерами и коммутаторами

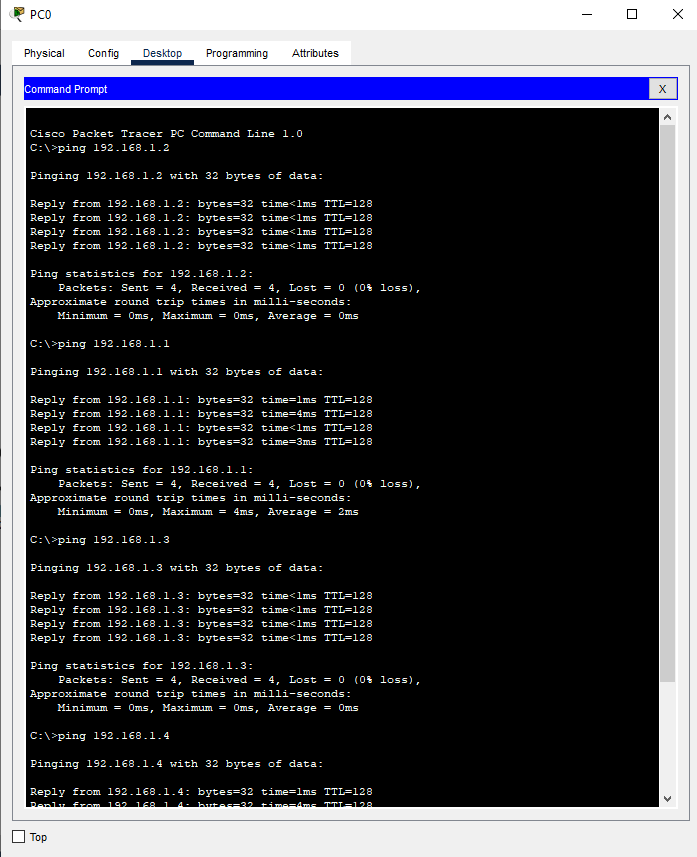

На рисунке 4 представлена проверка связности устройств.

Рисунок 4 - представлена проверка связности устройств.

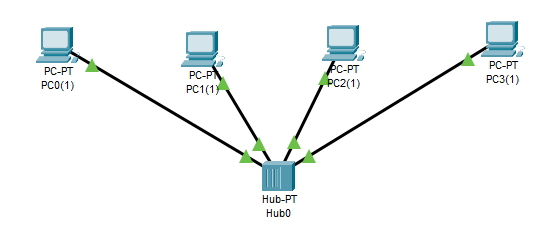

На рисунке 5 представлена сеть с использованием концентратора

Рисунок 5 - Сеть с использованием концентратора

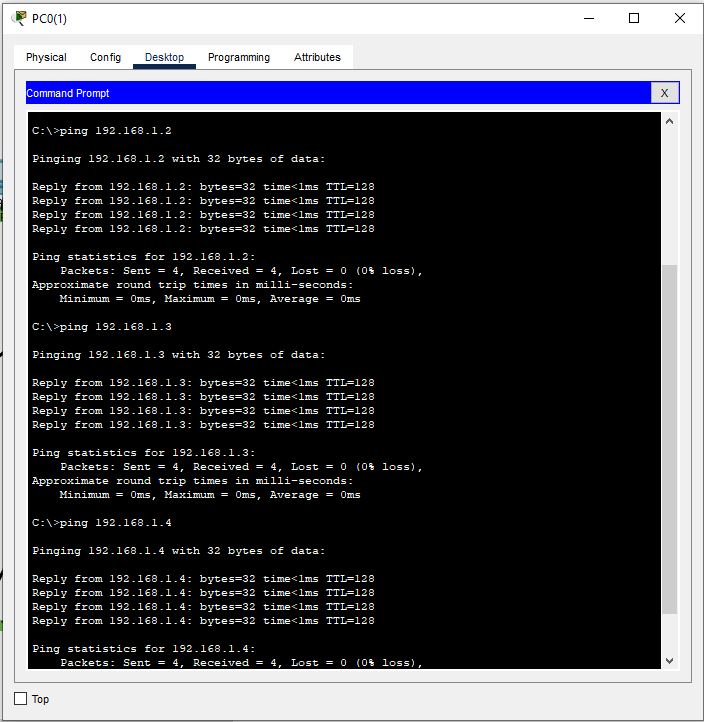

На рисунке 6 представлена проверка связности устройств.

Рисунок 6 - представлена проверка связности устройств

На рисунке 7 представлена отправка пакетов в обеих сетях.

Рисунок 7 - Отправка пакетов в обеих сетях

На рисунке 8 представлено содержимое пакета

Рисунок 8 - Содержимое пакета

Вывод

Построил простейшую компьютерную сеть с использованием коммутаторов и концентраторов

Ответы на вопросы

1. В чем отличие коммутатора от концентратора?

Концентратор (Hub) повторяет сигналы, поступившие с одного из его портов на все остальные активные порты. Коммутатор выполняет функции коммутации по заранее известным MAC-адресам.

2. Для чего нужна таблица коммутации?

Таблица коммутации нужна для хранения соответствий узла к порту. При включении коммутатора эта таблица пуста, и он работает в режиме обучения.

3. Как происходит заполнение таблицы коммутации?

После включения коммутатора он начинает проверять смежные устройства и заносить в таблицу коммутации.

4. Что представляет собой MAC- адрес?

MAC-адрес (Media Access Control) устройства или физический адрес устройства - это уникальный серийный номер, назначаемый каждому сетевому устройству производителем для идентификации его в сети.

5. Почему строить сеть на концентраторе небезопасно?

Потому что получателями могут выступить злоумышленники, а

концентратор пересылает всем подключенным устройствам.

6. Как можно посмотреть содержимое пакета с помощью Cisco Packet Tracer?

Необходимо нажать на иконку с сообщением.

7. Как проверить работоспособность спроектированной сети в Cisco Packet Tracer?

Необходимо выбрать компьютер в сети, нажать на него левой

кнопкой мыши, в разделе Desktop выбрать Command Prompt и

прописать команду ping с ip-адресом на проверку: C:\>ping 192.168.1.1

8. Как быстро построить вторую сеть в Cisco Packet Tracer?

Выделением области первой сети и нажатием Ctrl

9. Какие устройства относятся к физическим средствам физического уровня?

Медные или оптоволоконные кабели или концентраторы.

10.Какие устройства относятся к физическим средствам канального уровня?

Коммутаторы и мосты.

11.Какие устройства относятся к физическим средствам сетевого уровня?

Маршрутизаторы.

12.Сравните содержимое отправленных пакетов на концентраторе и коммутаторе относительно модели OSI.

Концентратор оперирует только на первом уровне, поскольку не разбирает заголовочную информацию пакета, а просто пересылает сообщения всем устройствам, кроме самого отправителя. Коммутатор обладает возможностью направлять трафик согласно таблице коммутации и физическим адресам.
