Предложение Brush
Предложение Brush
Назначение:
Задает стиль штриховки графических объектов.
Синтаксис:
Brush brush_expr
где
brush_expr – выражение, результат которого есть величина типа Brush. Например, вызов функции
MakeBrush(pattern, fgcolor, bgcolor).
Описание:
Предложение Brush не является отдельным оператором, а входит в состав операторов, в которых необходимо задавать стиль штриха для следующих объектов: многоугольник (полигон), область (регион), прямоугольник и эллипс. В понятие стиля входят установки цвета штриха и фона, типа штриха.
Предложение Brush, например, используется в операторе Create Ellipse, который создает новый объект типа "эллипс". Предложение Brush задает стиль штриховки объекта. Если оператор не использует это предложение, то будет использована текущая настройка этого стиля в MapInfo.
Параметр brush_expr должен быть величиной типа Brush и может задаваться переменной, например:
Brush br_var
Или параметр может задаваться значением, например, полученным вызовом функций Current4 Brush(_) или MakeBrush(_):
Brush MakeBrush(64, CYAN, BLUE)
В некоторых операторах (таких как Set Map) предложением Brush стиль задается непосредственно набором из трех целочисленных параметров (pattern, foreground_color, background_color), заключенным в скобки, например:
Brush(64, CYAN, BLUE)
Некоторые операторы MapBasic используют выражения типа стиля штриха в качестве параметра (например, переменная типа Brush) не используя при этом предложения Brush. Одним из примеров является оператор Alter Object.
В таблице приводится определение компонент стиля штриховки замкнутых объектов:
Компонента стиля |
Описание |
|
|
pattern |
Целое число от 1 до 8 и от 12 до 71. Задает рисунок штриха. Смотрите |
|
следующую таблицу. |
|
|
50 |
Справочник MapBasic |
|
|
Предложение Brush |
|
|
|
|
|
foreground color |
|
Целочисленный код цвета для рисунка штриха. Может быть заменен |
|
|
|||
|
|
вызовом функции RGB(_). Вы также можете использовать имена для |
|
|
|
кодов цвета (как в примере выше), если в тексте Вашей программы есть |
|
|
|
ссылка на файл стандартных определений MAPBASIC.DEF. В нем |
|
|
|
определены имена для следующих цветов: |
|
|
|
BLACK — черный; WHITE — белый; RED — красный; GREEN — |
|
|
|
зеленый; BLUE — синий; CYAN — голубой; MAGENTA — фиолетовый; |
|
|
|
YELLOW — желтый. |
|
|
|
|
|
background color |
|
Целочисленный код цвета фона штриха. Может быть заменен вызовом |
|
|
|
функции RGB(_). Вы также можете использовать имена для кодов |
|
|
|
цвета (как в примере выше), если в тексте Вашей программы есть |
|
|
|
ссылка на файл стандартных определений MAPBASIC.DEF. |
|
|
|
Заметим, что для значений параметра pattern, задающего вид штриха, |
|
|
|
равных 1 (прозрачный) или 2 (ровная заливка), параметр |
|
|
|
background_color не влияет на штриховку.Для задания прозрачного |
|
|
|
фона штриховки в предложении Brush следует опускать третий |
|
|
|
параметр (например, функция Brush(5,_BLUE) закрасит объект |
|
|
|
синими диагональными полосками с прозрачным фоном). |
|
|
|
Соответственно, в диалоге стиля флажок рядом с цветом фона будет |
|
|
|
опущен.Для задания прозрачного фона штриховки функцией Make4 |
|
|
|
Brush(_) третий параметр должен иметь значение минус единица. |
|
|
|
|
|

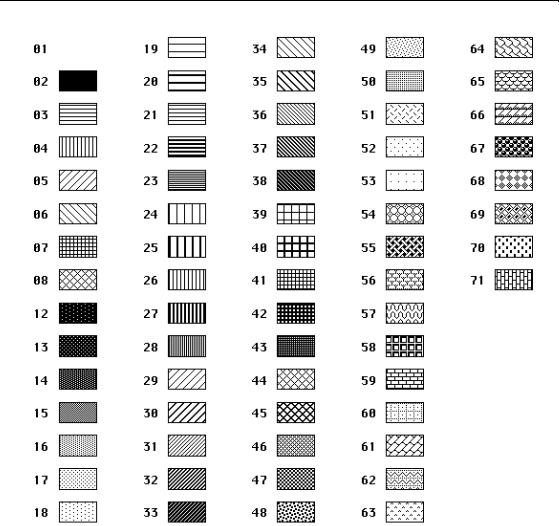

Ниже приводится таблица кодов и соответствующих им рисунков штриховок. Заметим, что для штриха номер 1 (прозрачный) или 2 (ровная заливка), параметр background_color не влияет на заливку.
Справочник MapBasic |
51 |
Предложение Brush
Смотрите также:
CurrentBrush(_), MakeBrush(_), Pen, Font, Symbol
52 |
Справочник MapBasic |
Функция Buffer( )
Функция Buffer( )
Назначение:
Возвращает объект типа "область", представляющий собой буферную зону вокруг выбранного объекта (область, граница которой отстоит от границы объекта на заданное расстояние).
Синтаксис:
Buffer(inputobject, resolution, width, unit_name)
где
inputobject – объектное выражение (выражение, результат которого есть величина типа Object); resolution – число узлов многоугольника, принимаемого как окружность (число типа SmallInt); width – радиус буфера, число типа Float;
unit_name – имя единицы измерения расстояний (например, "mi" – миля, "km" – километр).
Величина, полученная в результате:
Область. Величина типа Object.
Описание:
Функция Buffer(_) возвращает буферную зону (объект типа "полигон") вокруг объекта, заданного параметром inputobject.
Функция Buffer(_) может создавать буферные зоны только вокруг одного объекта. Если Вам необходимо создать буфер вокруг группы объектов, используйте оператор Create Object As Buffer.
Если значение параметра width отрицательно и объект inputobject является замкнутым, то буфер будет меньшим по площади по сравнению с inputobject.
Пример:
Следующий фрагмент программы создает объект "прямая линия". Затем создается буферная зона вокруг линии.
Dim o_line, o_region As Object
o_line = CreateLine( 73.5, 42.5, 73.6, 42.8)
o_region = Buffer( o_line, 20, 10, "mi")
Смотрите также:
Create Object
