Пески |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
|

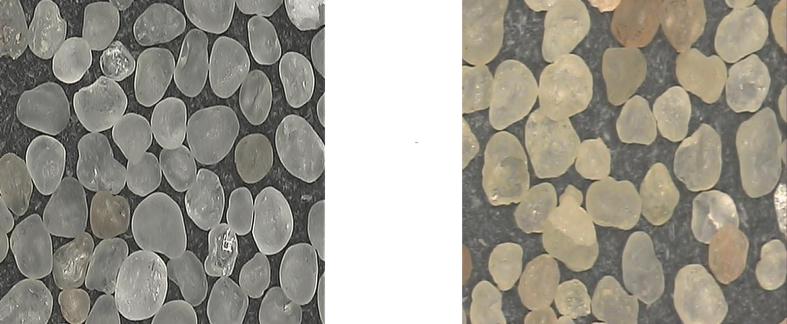

Белые пески |
|
|
Бурые пески |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Любой песок можно использовать в качестве расклинивающего агента
Пески с покрытием |
СПБГУАП / Санкт-Петербург |
|
Стандартное
Премиум
покрытие покрытие
Основа покрытия – смола на основе фенолформальдегида
Улучшает распределение нагрузки и удерживает вместе разрушенные частицы проппанта, тем самым повышает прочность песка
применяется для уменьшения выноса песка из пласта
Керамические проппанты |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
|
|
Средний |
|
Высокопрочные |
Легкие (<2.8 г/см3) |
|
|
||
CARBOLITE, |
|
прочности (2,8-3,2 |
|
(3,2-3,6 г/см3) |
ARBOECONOPROP |
|
г/см3) CARBOPROP |
|
CARBOHSP |
Подходит для всех скважин (высокая температура и нагрузка на забое
Возможно дополнительное нанесение полимерного покрытия
Полимерные проппанты |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
ПДЦПД |
|
FracBlack |
|
|
|
Сверхлегкий проппант (1,0-1,7 г/см3)
Возможна закачка на маловязких жидкостях
RCP проппанты |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
Закачивается на заключительной стадии
Применение
• Широкий ГРП (трещина)
• Высокий ожидаемый дебит после ГРП
• Многофазный поток в пласте и трещине
• Мгновенное освоение скважины после ГРП
Оборудование при ГРП |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
Расстановка оборудования |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
1. |
Станция управления |
5. |
Машина манифольдов |
2. |
Насосы высокого давления |
6. |
Емкости ГРП |
3.Смесительная установка 7. Сайло бин (бункер проппанта)
4.Блок манифольдов
Станция управления |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
Контроль и управление производственным процессом.
Мониторинг данных в реальном времени (давление, расход, подача химии).
Непрерывная связь между сервисной и добывающей компаниями.

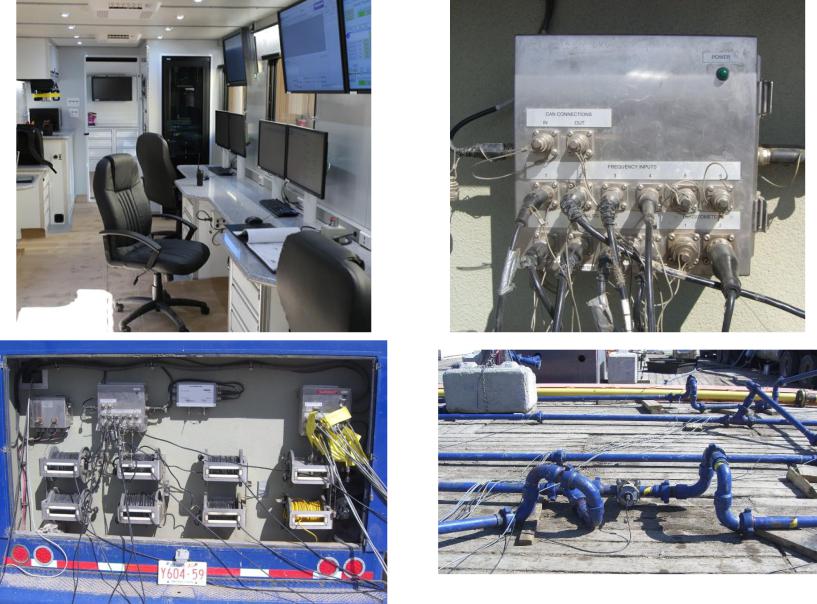

Станция управления |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
Насосы высокого давления |
СПБГУАП / Санкт-Петербург |
|
|
|
|
|
|
Закачка в скважину рабочей жидкости ГРП при заданном расходе.
Автоматичечкая защита от превышения заданного давления.
Пяти-, трех-плунжерные насосы
Мощность 1500 – 2250 л.с
