2. Аксиомы статики

Аксиома 1. Под действием двух сил тело находится в равновесии, если эти силы равны по модулю, противоположны по направлению и имеют общую линию действия.

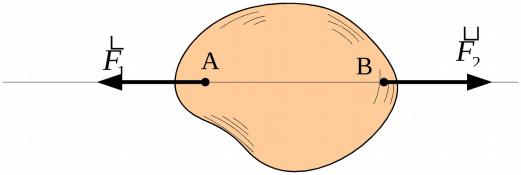

Рис. 9

F1 =- F2;

{ r r } :

F1, F2 0.

51

Аксиома 2. Действие данной системы сил на абсолютно твердое тело не изменится, если к ней прибавить или от, нее отнять уравновешенную сис- тему сил.

Следствие из 1-й и 2-й аксиом. Действие силы на абсолютно твёрдое тело не изменяется, если силу перенести вдоль линии ее действия.

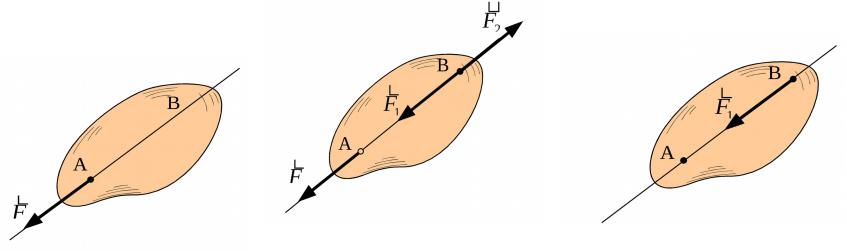

Рис. 10

52

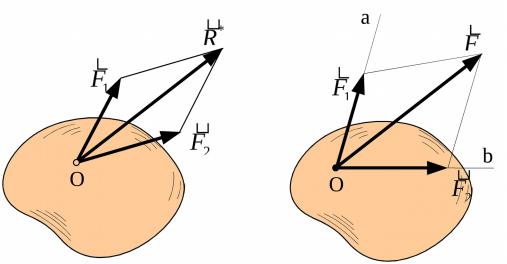

Аксиома 3. Две силы, приложенные к телу в одной точке, имеют равнодействующую, прило- женную в той же точке и равную диагонали параллелограмма, построенного на этих силах как на сторонах.

Рис. 11

53

На первом рисунке равнодействующая двух сил приложена в точке А. На втором рисунке система двух сил не имеет равнодействующей. Их геоме-трическая

сумма равна главному вектору

этой сис-темы сил.

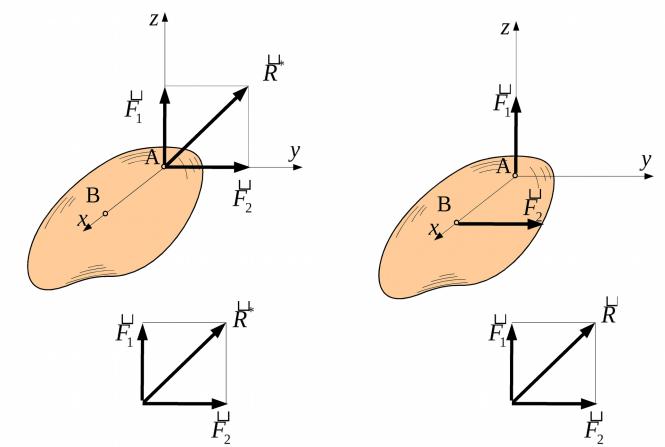

Рис. 12

54

{ r r } r

F1, F2 : R*,

где

R* = R = F1 + F2 ,

Модуль равнодействующей силы вычисляется по формуле

r r

R* = R = F12 + F22 +2F1F2 cos F1, F2 .

55

Аксиома 4. Силы, взаимодействия двух тел равны по величине противоположны по направлению и лежат на общей линии действия.

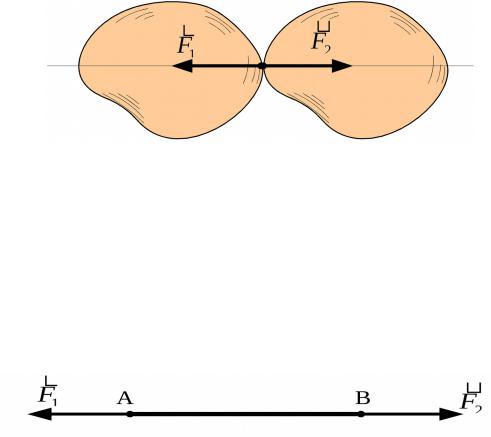

Рис. 13

Аксиома 5 (принцип отвердевания). Равновесие деформируемого тела под действием данной системы сил не нарушится, если тело считать абсолютно твердым.

Рис. 14

56



3. Сходящаяся система сил

3. 1. Приведение сходящейся системы сил к центру

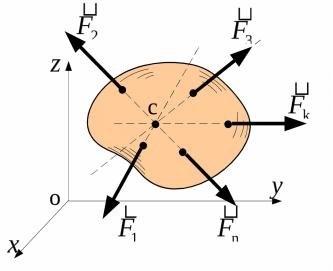

Рассмотрим твёрдое тело, которое находится в равновесии под действием системы сходящихся сил, рис. 2, линии действия которых пересекаются в точке С, рис. 15.

Рис. 15

57

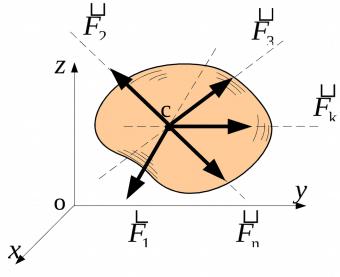

Приведём эту систему сил к центру С. Для этого применим следствие из второй аксиомы статики и перенесём все силы вдоль их линий действия в точку С. В результате получим систему сил, приложенных в одной точке, рис. 16.

Рис. 16

58

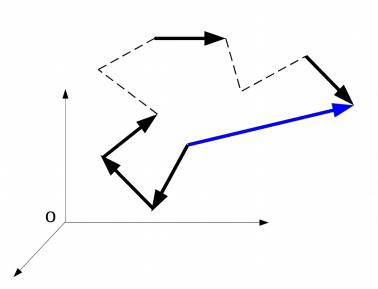

Сложим эти силы по правилу треугольника, рис. 17.

n r r r

Fk R* R .

k 1

Рис. 17

Таким образом, сходящаяся система сил приводится к одной силе – равнодействующей, приложенной в точке пересечения линий действия сил и равной геометрической сумме этих сил, т. е. главному вектору

этой системы сил.

59



3. 2. Условия равновесия сходящейся системы сил

Рассмотрим твёрдое тело, которое находится в

равновесии под действием сходящейся системы сил



r

r

r



{F1, F2

..., Fn }.

Так как система сил уравновешена, то она эквива-

лентна нулю:

r

r

r



{F1,

F2..., Fn } : 0,

Применяя

аксиомы

статики, рассматриваемую

систему сходящихся сил можно заменить равно- действующей (или главным вектором). Однако, если система сил уравновешена, то равнодействующая этой

системы сил равна нулю.

60
