8.4.2 Шлюз по умолчанию
Шлюз по умолчанию — это сетевое устройство (т. е. маршрутизатор или коммутатор уровня 3), которое направляет трафик в другие сети. Если в качестве аналогии сети использовать комнату, шлюзом по умолчанию будет входная дверь. Для того чтобы попасть в другую комнату или сеть, нужно найти входную дверь.
В сети шлюзом по умолчанию обычно является маршрутизатор со следующими функциями:
Имеет локальный IP-адрес в том же диапазоне адресов, что и другие хосты в сети.
Он может принимать данные в локальную сеть и пересылать данные из локальной сети.
Направляет трафик в другие сети.
Шлюз по умолчанию необходим для отправки трафика за пределы локальной сети. Трафик не может быть перенаправлен за пределы локальной сети, если отсутствует шлюз по умолчанию, адрес шлюза по умолчанию не настроен или шлюз по умолчанию отключен.
8.4.3 Хост маршрутизирует к шлюзу по умолчанию
Таблица маршрутизации узла, как правило, содержит шлюз по умолчанию. В IPv4, узел получает IPv4-адрес шлюза по умолчанию динамически от протокола динамической настройки узла (DHCP) или из вручную настроенных параметров. В IPv6 маршрутизатор объявляет адрес шлюза по умолчанию, или узел можно настроить вручную.
На рисунке компьютеры PC1 и PC2 настроены на использование шлюза по умолчанию с IPv4-адресом 192.168.10.1.
В таблице маршрутизации ПК при наличии настроенного шлюза по умолчанию создается маршрут по умолчанию. Маршрут по умолчанию — маршрут или путь, по которому идет компьютер, когда он пытается связаться с удаленной сетью.
И компьютер PC1, и компьютер PC2 будут иметь маршрут по умолчанию для отправки всего трафика, предназначенного для удаленных сетей, к маршрутизатору R1.
8.4.4 Таблицы маршрутизации узла
На узле Windows команда route print или netstat -r можно использовать для отображения таблицы маршрутизации узла. Обе команды выдают одинаковый результат. Сначала полученные выходные данные могут показаться слишком обширными, однако разобраться в них довольно легко.

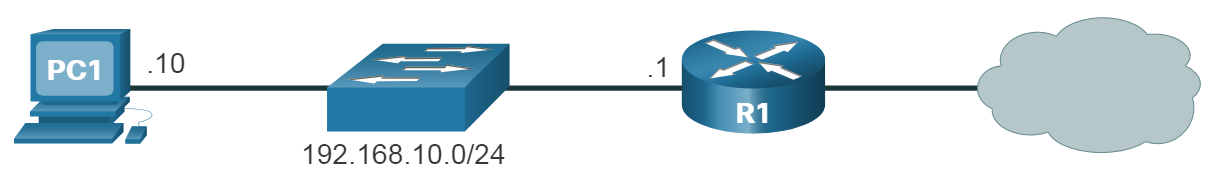

На рисунке отображается образец топологии и выходные данные, созданные netstat –r командой.
Таблица маршрутизации IPv4 для компьютера PC1
C:\Users\PC1 > netstat -r
таблица маршрутизации IPv4
===========================================================================
Active Routes:
Network Destination Netmask Gateway Interface Metric
0.0.0.0 0.0.0.0 192.168.10.1 192.168.10.10 25
127.0.0.0 255.0.0.0 On-link 127.0.0.1 306
127.0.0.1 255.255.255.255 On-link 127.0.0.1 306
127.255.255.255 255.255.255.255 On-link 127.0.0.1 306
192.168.10.0 255.255.255.0 On-link 192.168.10.10 281
192.168.10.10 255.255.255.255 On-link 192.168.10.10 281
192.168.10.255 255.255.255.255 On-link 192.168.10.10 281
224.0.0.0 240.0.0.0 On-link 127.0.0.1 306
224.0.0.0 240.0.0.0 On-link 192.168.10.10 281
255.255.255.255 255.255.255.255 On-link 127.0.0.1 306
255.255.255.255 255.255.255.255 On-link 192.168.10.10 281
Note: Выходные данные отображают только таблицу маршрутов IPv4.
После ввода команды netstat -r или равноценной ей команды route print будут отображены следующие три раздела, относящиеся к текущим сетевым подключениям TCP/IP.
Список интерфейса. Содержит адрес управления доступом к среде (MAC-адрес) и присвоенный номер интерфейса с поддержкой сети на узле, включая адаптеры Ethernet, Wi-Fi и Bluetooth.
Таблица маршрутизации IPv4. Содержит все известные маршруты IPv4, включая прямые подключения, локальные сети и локальные маршруты, используемые по умолчанию.
Таблица маршрутизации IPv6. Содержит все известные маршруты IPv6, включая прямые подключения, локальные сети и локальные маршруты, используемые по умолчанию.
