8.5.3 Статическая маршрутизация

Статические маршруты - это записи маршрутов, которые настраиваются вручную. На рисунке показан пример статического маршрута, настроенного вручную на маршрутизаторе R1. Статический маршрут включает в себя адрес удаленной сети и IP-адрес маршрутизатора следующего перехода.

R1 настраивается вручную со статическим маршрутом для достижения сети 10.1.1.0/24. Если этот путь изменится, R1 потребуется новый статический маршрут.

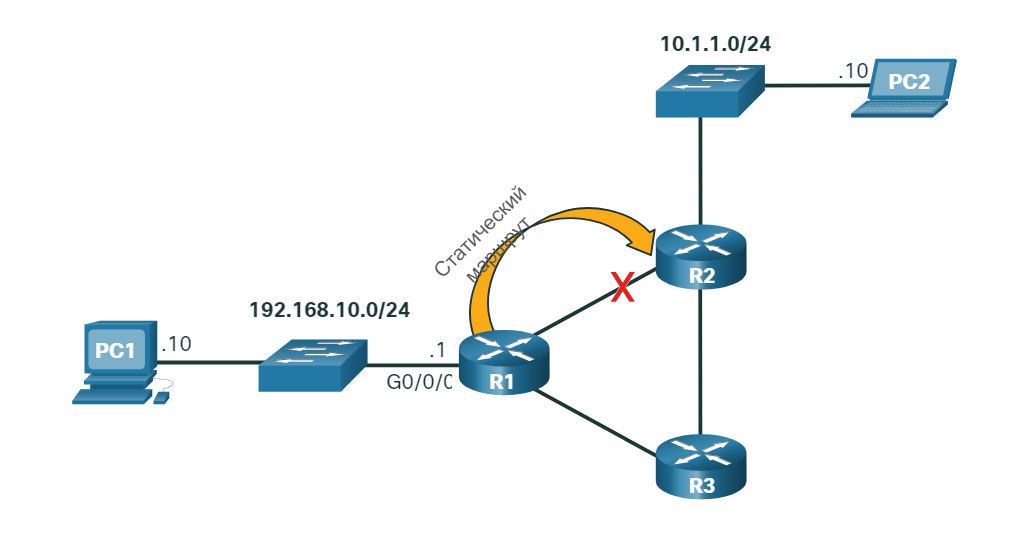

В случае изменения топологии сети статический маршрут не обновляется автоматически и должен быть перенастроен вручную. Например, на рисунке R1 имеет статический маршрут для достижения сети 10.1.1.0/24 через R2. Если этот путь больше не доступен, потребуется перенастроить R1 на новый статический маршрут к сети 10.1.1.0/24 через R3. Поэтому маршрутизатор R3 должен иметь запись маршрута в таблице маршрутизации для отправки пакетов, предназначенных для 10.1.1.0/24, на R2.

Если маршрут от R1 через R2 больше недоступен, необходимо настроить новый статический маршрут через R3. Статический маршрут не корректируется автоматически для изменения топологии.

Статическая маршрутизация имеет следующие характеристики:

• Статический маршрут должен быть настроен вручную.

• Администратору необходимо перенастроить статический маршрут, если есть изменения в топологии и статический маршрут больше не является жизнеспособным.

• Статический маршрут подходит для небольшой сети и когда избыточных каналов мало или нет.

• Статический маршрут обычно используется с протоколом динамической маршрутизации для настройки маршрута по умолчанию.

8.5.4 Динамическая маршрутизация

Протокол динамической маршрутизации позволяет маршрутизаторам автоматически получать информацию о удаленных сетях, включая маршрут по умолчанию, от других маршрутизаторов. Маршрутизаторы, использующие протоколы динамической маршрутизации, автоматически обмениваются информацией о маршрутизации с другими маршрутизаторами и выполняют обновления в случае каких-либо изменений в топологии без участия сетевого администратора. При изменении топологии сети маршрутизаторы совместно используют эту информацию с помощью протокола динамической маршрутизации и автоматически обновляют свои таблицы маршрутизации.

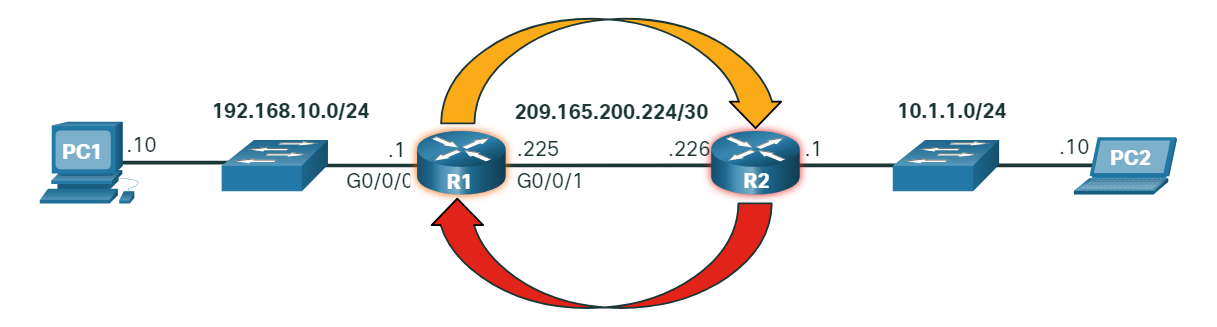

Протоколы динамической маршрутизации включают OSPF и расширенный протокол маршрутизации внутреннего шлюза (EIGRP). На рисунке показан пример того, как маршрутизаторы R1 и R2 автоматически используют сетевую информацию с помощью протокола маршрутизации OSPF.

• R1 использует протокол маршрутизации OSPF, чтобы сообщить R2 о сети 192.168.10.0/24.

• R2 использует протокол маршрутизации OSPF, чтобы сообщить R1 о сети 10.1.1.0/24.

Базовая конфигурация требует, чтобы администратор сети включил непосредственно подключенные сети в рамках протокола динамической маршрутизации. Протокол динамической маршрутизации будет автоматически выполнять следующие действия:

• Обнаружение удаленных сетей

• Обновление данных маршрутизации

• Выбор оптимального пути к сетям назначения.

• Поиск нового оптимального пути в случае, если текущий путь недоступен.

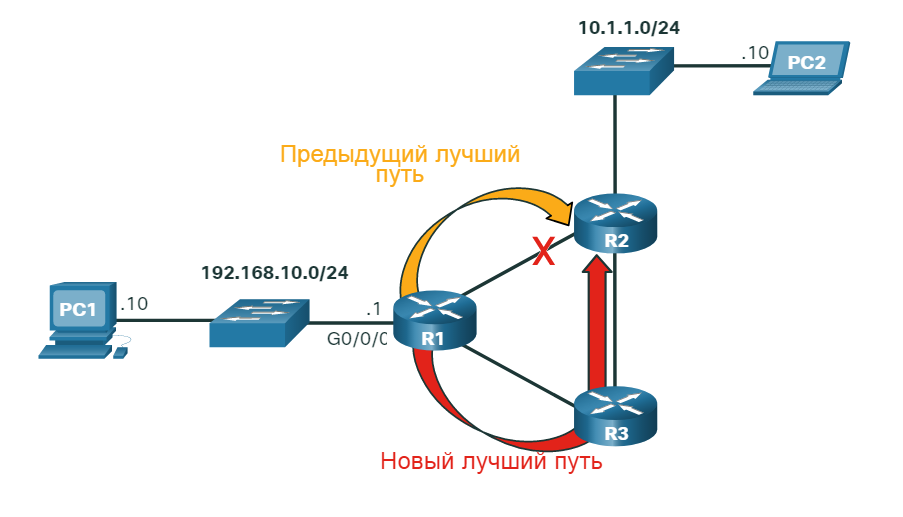

Если маршрутизатор вручную настроен со статическим маршрутом или узнает о удаленной сети динамически с помощью протокола динамической маршрутизации, адрес удаленной сети и адрес следующего перехода вводятся в таблицу IP-маршрутизации. Как показано на рисунке, при изменении топологии сети маршрутизаторы будут автоматически корректироваться и пытаться найти новый оптимальный путь.

R1, R2 и R3 используют протокол динамической маршрутизации OSPF. При изменении топологии сети они могут автоматически корректироваться, чтобы найти новый оптимальный путь.

Примечание: Во многих случаях маршрутизаторы одновременно используют протоколы динамической маршрутизации и статические маршруты.
