6.2.2 Топологии глобальных сетей (wan)
На рисунках показаны три общие физические топологии WAN.
Точка-точка (point-to-point)
Это самая простая и распространенная топология WAN. Она представляет собой постоянное соединение между двумя оконечными устройствами.
Топология типа «звезда»
Версия звездообразной топологии для глобальной сети, в которой центральный узел соединен с периферийными с помощью соединений «точка-точка». Сайты филиалов не могут обмениваться данными с другими сайтами филиалов без прохождения центрального сайта.
Ячеистая
Эта топология обеспечивает высокий уровень доступности, но требует, чтобы каждая оконечная система была связана со всеми остальными системами. Поэтому административные и физические расходы могут быть весьма значительными. Каждый канал в такой сети фактически является каналом, связанным с другим узлом соединением «точка-точка».
Гибрид — это вариант или сочетание каких-либо из топологий. Например, частично-ячеистая сеть — это гибридная топология, в которой соединены некоторые, но не все оконечные устройства.
6.2.3 Топология «точка-точка» (point-to-point ) сети wan

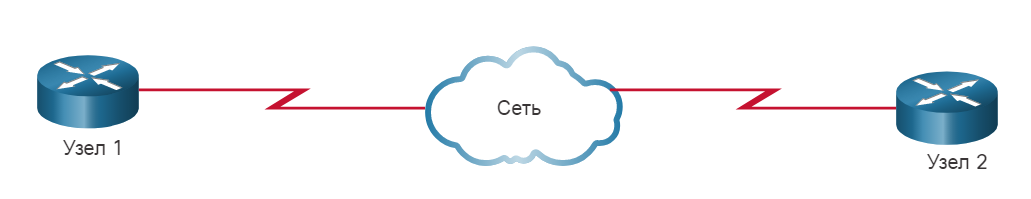

Физические двухточечные топологии напрямую связывают два узла, как показано на рисунке. В такой сети двум узлам не нужно использовать среду совместно с другими узлами. Кроме того, при использовании протокола последовательной связи, такого как протокол «точка-точка» (PPP), узлу не нужно определять, адресован ли входящий кадр именно ему или же другому узлу. Следовательно, протоколы управления логическими соединениями канального уровня могут быть очень простыми, поскольку все кадры в среде могут передаваться только между двумя узлами. Узел на одном конце помещает кадры в среду, а узел на другом конце двухточечного соединения получает эти кадры из среды.
Топологии точка-точка ограничены двумя узлами.
Примечание: Для соединения «точка-точка» через Ethernet требуется, чтобы устройство определило, предназначен ли входящий кадр для этого узла.

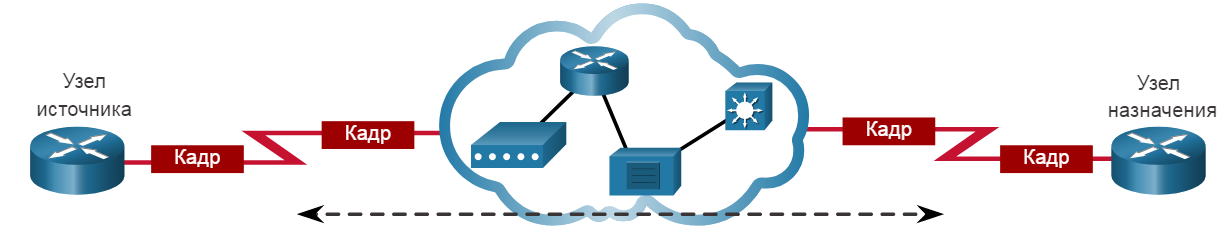

Находящиеся на некотором удалении друг от друга узел источника и узел назначения могут соединяться друг с другом не напрямую, используя несколько посреднических устройств. Однако то, как эти физические устройства используются в сети, не влияет на логическую топологию, как показано на рисунке. Добавление промежуточных физических соединений не изменит логическую топологию. Логическое соединение «точка-точка» — это то же самое.
6.2.4 Топологии локальных сетей (lan)
В сетях с множественным доступом конечные устройства (то есть узлы) связаны с помощью топологий "звезда" или "расширенная звезда", как показано на рисунке. В топологии этого типа конечные устройства подключаются к центральному промежуточному устройству, в данном случае коммутатору Ethernet. А extended star расширяет эту топологию за счет подключения нескольких коммутаторов Ethernet. Топологию типа «звезда» отличают простой монтаж, высокая масштабируемость (простое добавление и удаление оконечных устройств) и простое устранение неполадок. В ранних топологиях типа «звезда» оконечные устройства соединялись с помощью концентраторов Ethernet.
Иногда в локальной сети Ethernet могут подключаться только два устройства. В качестве примера можно привести два соединенных маршрутизатора. Это будет пример Ethernet, используемого в топологии «точка-точка».
Устаревшие топологии локальных сетей
Ранние технологии Ethernet и устаревшие технологии Token Ring LAN включали два других типа топологий:
Шина (Bus). Все оконечные системы связаны друг с другом общим кабелем, имеющим на концах специальные заглушки («терминаторы»). Для соединения оконечных устройств коммутаторы не требуются. Топологии шины на основе коаксиальных кабелей использовались ранее в сетях Ethernet благодаря своей дешевизне и простому монтажу.
Кольцо. Каждая оконечная система соединяется с соседней системой, образуя сеть в форме кольца. Кольцо не нужно прерывать, в отличие от топологии шины. Кольцевые топологии использовались в устаревших сетях FDDI (Fiber Distributed Data Interface) и Token Ring.
На рисунке показана организация соединений между оконечными устройствами в локальных сетях. Как правило, при графическом изображении структуры сетей прямыми линиями обозначаются локальные сети Ethernet, включая топологии типа «звезда» и «расширенная звезда».
Физические топологии
