10.3.2 Шлюз по умолчанию для коммутатора
Коммутатор, который соединяет клиентские компьютеры, обычно является устройством уровня 2. По этой причине коммутатору уровня 2 для нормального функционирования не требуется IP-адрес. Однако, конфигурацию IP можно настроить на коммутаторе, чтобы предоставить администратору удаленный доступ к коммутатору.
Для подключения и управления коммутатором через локальную IP-сеть необходимо настроить виртуальный интерфейс коммутатора (SVI). SVI настроен с IPv4-адресом и маской подсети в локальной локальной сети. Коммутатор также должен иметь адрес шлюза по умолчанию, настроенный для удаленного управления коммутатором из другой сети.
Адрес основного шлюза, как правило, настроен на всех устройствах, которым необходим обмен данными за пределами своей локальной сети.
Чтобы настроить шлюз IPv4 по умолчанию на коммутаторе, используйте команду глобальной конфигурацииip default-gateway ip-address. Значение ip-address, которое указано, является IPv4-адресом локального интерфейса маршрутизатора, подключенного к коммутатору.

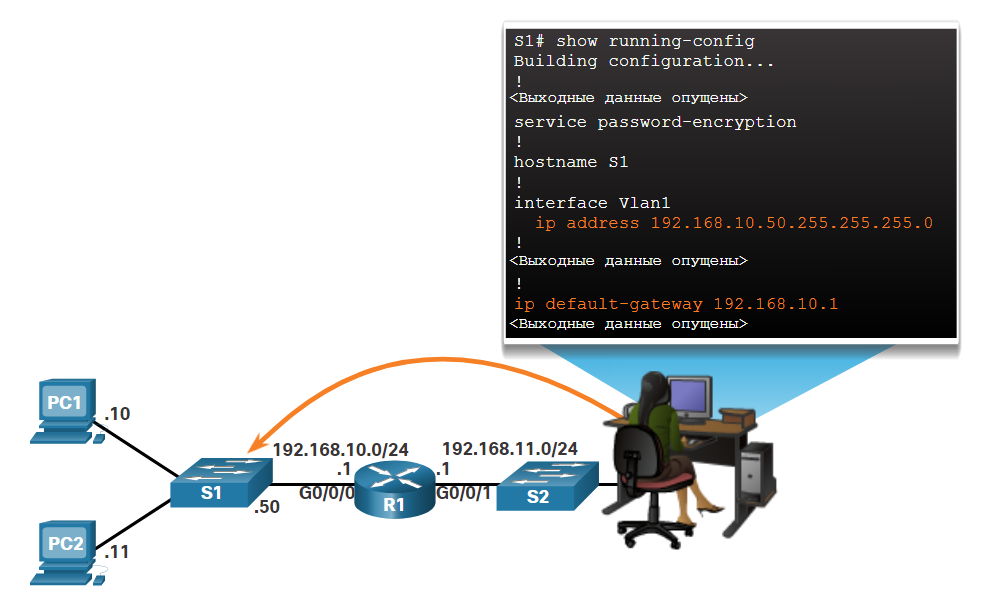

На рисунке показан администратор, настраивающий удаленное подключение к коммутатору S1 другой сети.
В этом примере узел администратора будет использовать шлюз по умолчанию для отправки пакета на интерфейс G0/0/1 R1. R1 переслал пакет S1 с интерфейса G0/0/0. Поскольку адрес источника пакета IPv4 поступает из другой сети, S1 потребуется шлюз по умолчанию для пересылки пакета на интерфейс G0/0/0 R1. S1 необходимо настроить шлюзом по умолчанию, чтобы иметь возможность реагировать и устанавливать SSH-соединение с административным узлом.
Примечание: Пакеты, которые создаются узлами, подключенными к коммутатору, уже должны содержать информацию о шлюзе по умолчанию, настроенном для обмена данными в удаленных сетях.
Коммутатор рабочей группы также может быть настроен с IPv6-адресом на SVI. Однако коммутатор не требует настройки вручную IPv6-адреса шлюза по умолчанию. Коммутатор автоматически получит шлюз по умолчанию из сообщения ICMPv6 Router Advertisement от маршрутизатора.
10.3.3 Проверка синтаксиса - Настройка шлюза по умолчанию
Используйте эту проверку синтаксиса, чтобы попрактиковаться в настройке шлюза по умолчанию для коммутатора уровня 2.
Войдите в режим глобальной настройки.
S1#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Настройте 192.168.10.1 в качестве шлюза по умолчанию для S1.
S1(config)#ip default-gateway 192.168.10.1
S1(config)#
Вы успешно настроили шлюз по умолчанию для коммутатора S1.
10.3.4 Cisco Packet Tracer. Подключение маршрутизатора к локальной сети (lan)
В этом упражнении вы будете использовать различные команды show для отображения текущего состояния маршрутизатора. Затем вы будете использовать таблицу адресации для настройки интерфейсов Ethernet маршрутизатора. В завершение вы воспользуетесь командами для проверки и тестирования своих конфигураций.
10.3.5 Cisco Packet Tracer. Устранение неполадок, связанных со шлюзом по умолчанию
Чтобы устройство могло обмениваться данными в пределах нескольких сетей, ему должен быть присвоен IP-адрес, маска подсети и шлюз по умолчанию. Шлюз по умолчанию используется в том случае, когда узлу необходимо отправить пакет устройству, находящемуся в другой сети. Адресом шлюза по умолчанию обычно является адрес интерфейса маршрутизатора, подключенного к локальной сети, к которой подключен узел. В этом упражнении вы завершите документирование сети. После этого вы проверите сетевую документацию, протестировав сквозное подключения и устранив возникшие неполадки. Метод устранения неполадок, который вы будете использовать, состоит из следующих действий.
Проверьте сетевую документацию и выполните тестовые проверки, чтобы выявить проблемы.
Определите оптимальное решение для устранения конкретной проблемы.
Примените выбранное решение.
Проведите тестирование, чтобы убедиться, что проблема устранена.
Запишите выбранное решение.
10.4 Практика и контрольная работа модуля
10.4.1 Видео - Различия сетевых устройств: Часть 1
Нажмите кнопку «Воспроизведение» на рисунке, чтобы просмотреть часть 1 видеоролика с объяснением различных маршрутизаторов и коммутаторов, которыемогут возникнуть во время работы Packet Tracer и лабораторных работ.
10.4.2 Видео - Различия сетевых устройств: Часть 2
Нажмите кнопку «Воспроизведение» на рисунке, чтобы просмотреть часть 2 видеоролика, в которой рассказывается о различных маршрутизаторах и коммутаторах, которые могут возникнуть во время работы Packet Tracer и лабораторных работ.
10.4.3 Packet Tracer - Базовая конфигурация устройства
Ваши навыки и умения специалиста по обслуживанию локальных сетей (LAN) приятно удивили вашего сетевого администратора. Теперь она предлагает, чтобы вы продемонстрировали навыки по настройке маршрутизатора, соединяющего две локальные сети (LAN). Вам необходимо будет выполнить настройку базовых параметров маршрутизатора и коммутатора с помощью операционной системы Cisco IOS. Затем вам необходимо будет проверить заданные параметры, а также параметры уже существующих устройств, протестировав надежность сквозного соединения.
