Описание работы автогазоанализатора крови

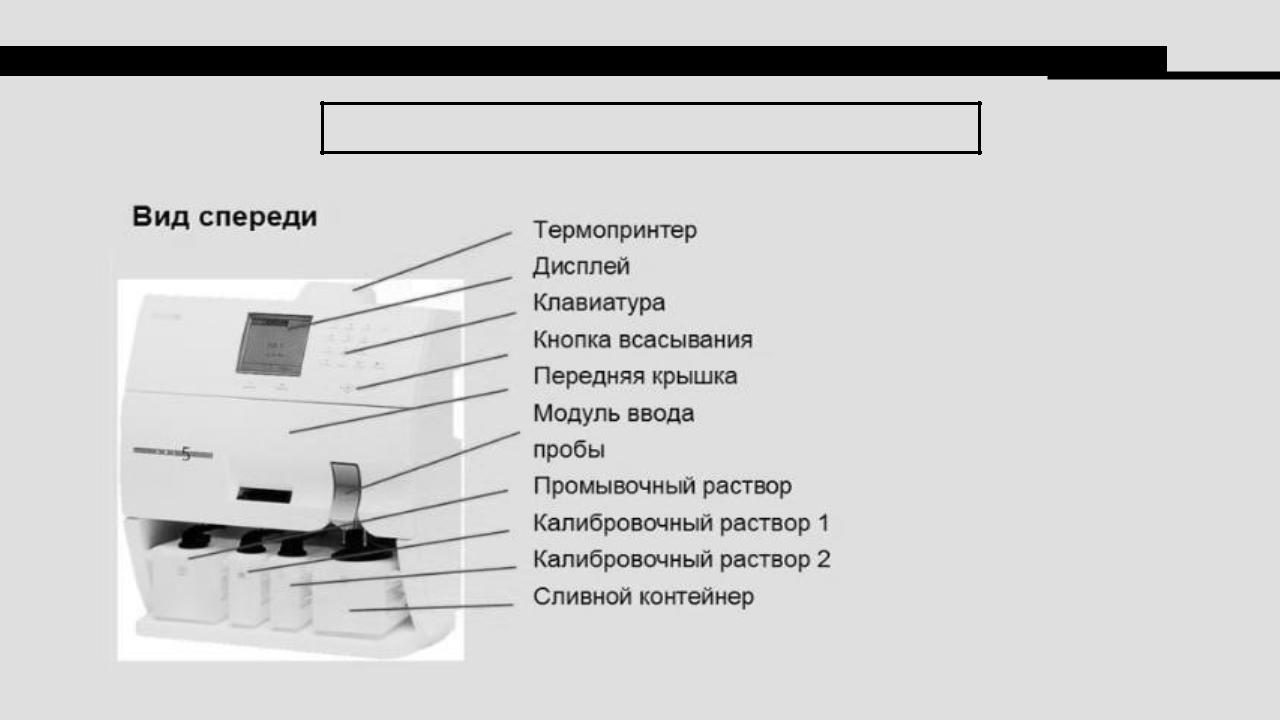

Рис. 6 – ABL 5. Вид спереди (из фирменного описания прибора)
7
Описание работы автогазоанализатора крови

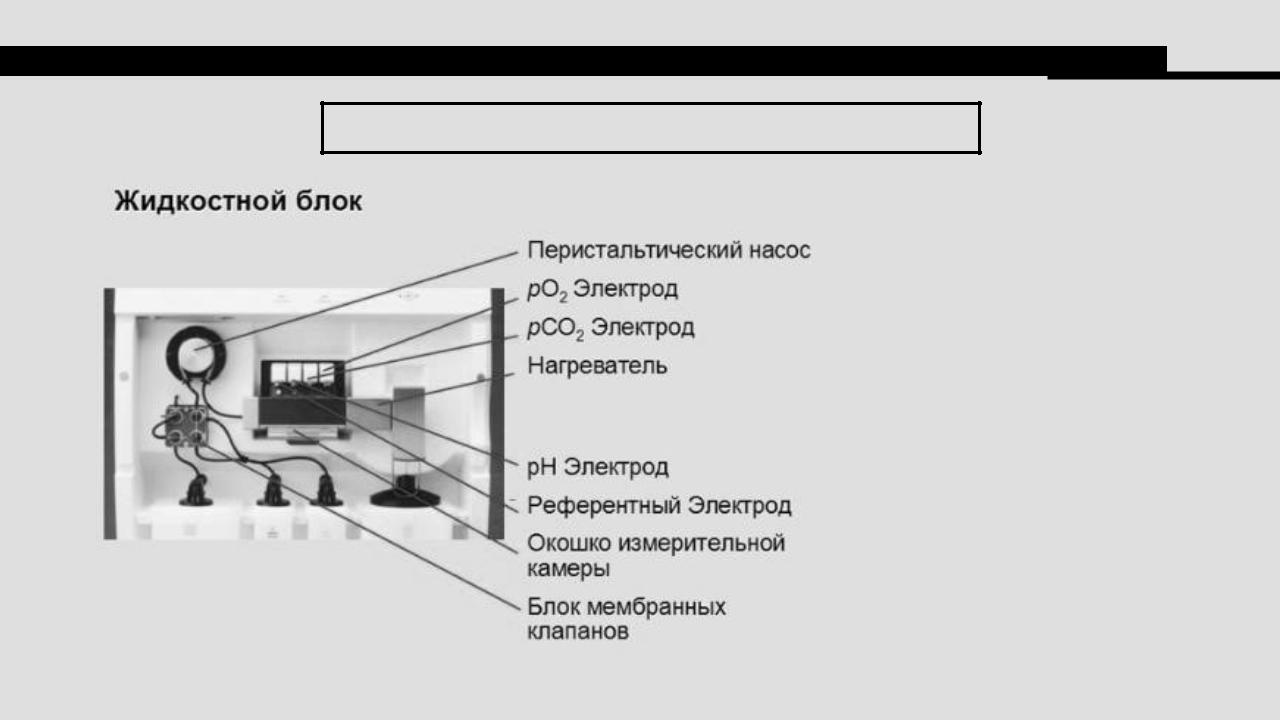

Рис. 7 – ABL 5. Жидкостный блок (из фирменного описания прибора)
8
Описание работы автогазоанализатора крови

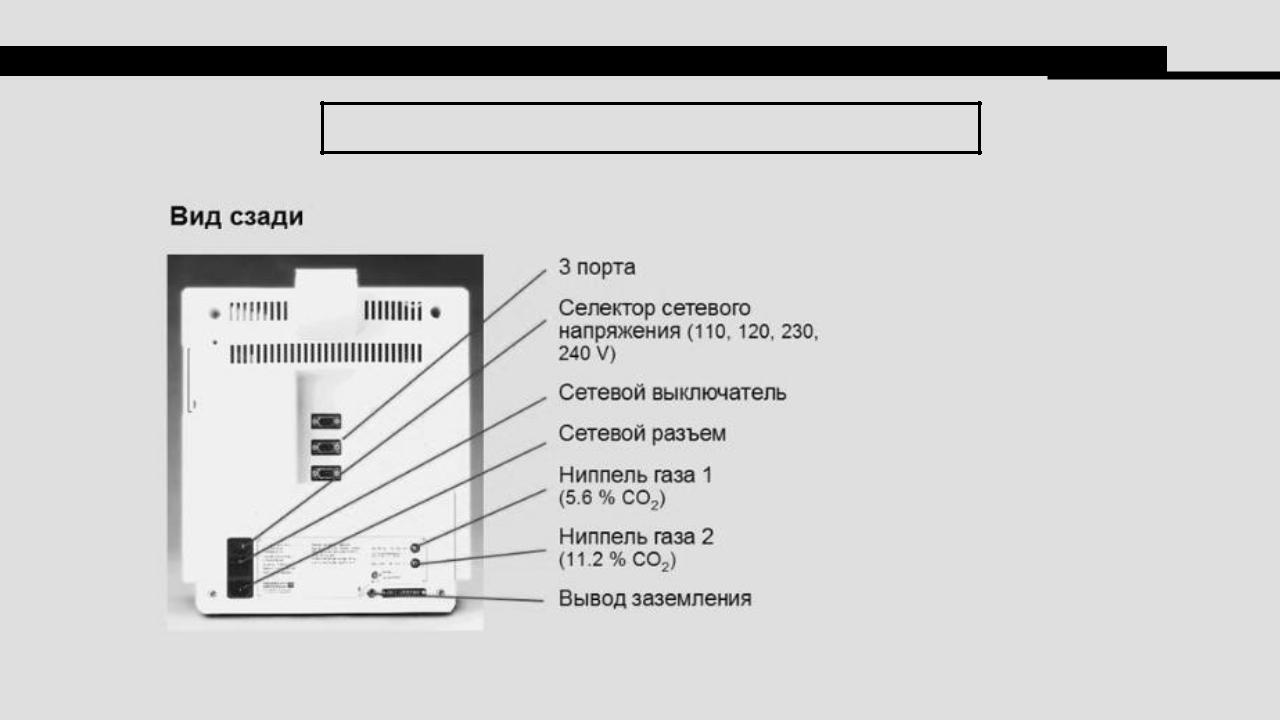

Рис. 8 – ABL 5. Вид сзади (из фирменного описания прибора)
9

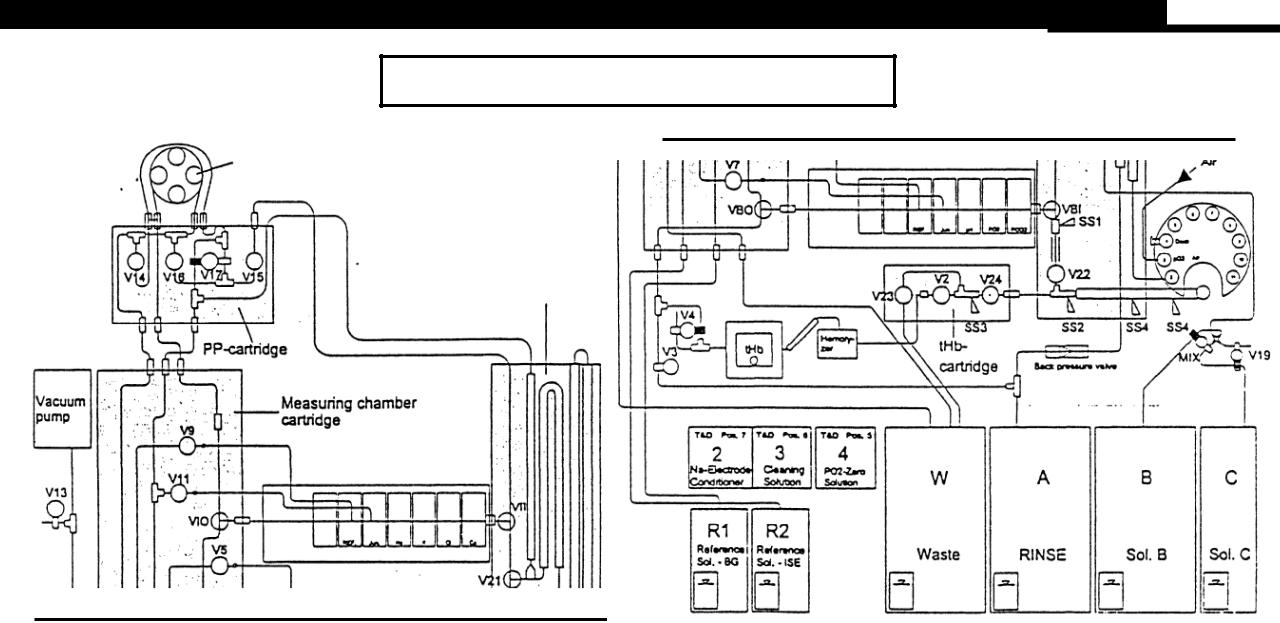

Структурная схема газоанализатора
10
Основные виды электродов для определения параметров рН, рО2, рСО2.
Электрод для измерения рН

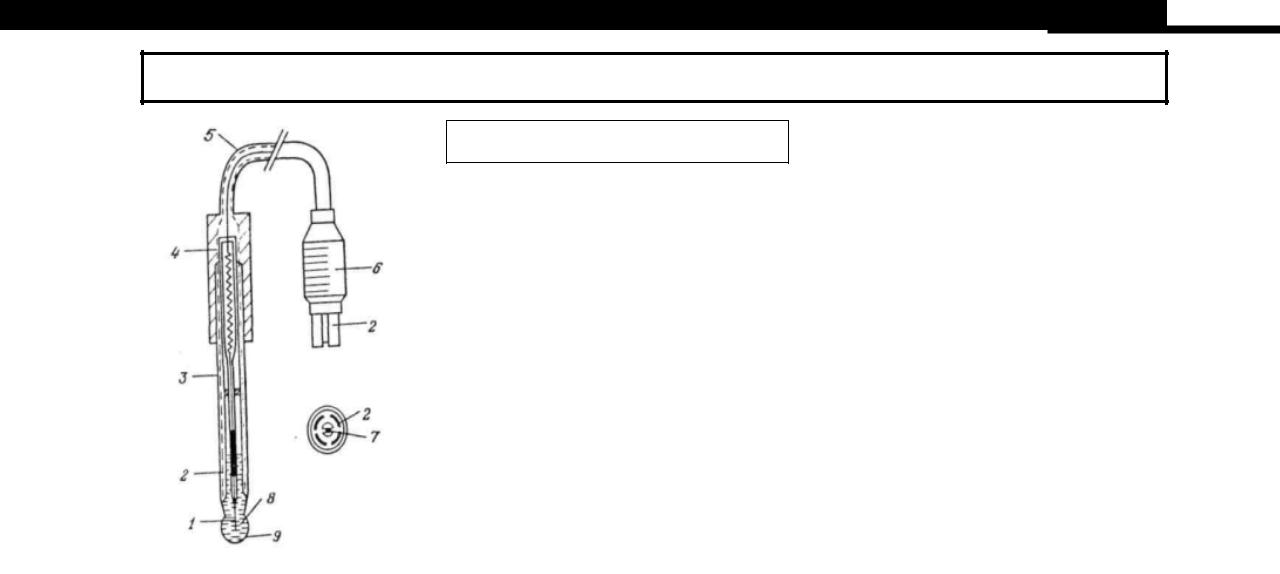

Для измерения рН в качестве индикаторного электрода используется стеклянный электрод (рис. 1). Корпус 3 выполнен из обычного стекла, на конце – тонкостенный стеклянный шарик 9, заполненный буферным раствором НСl 8 (рН = 7). Внутри стеклянного электрода находятся: 1 – стандартный хлорсеребряный электрод сравнения Эсравн; 2 – экран; 4 – изолирующая головка; 5 – провод; 6 – разъем; 7 – центральный провод электрода.
Рис. 1 – Электрод для измерения рН
11
Электрод для измерения рН

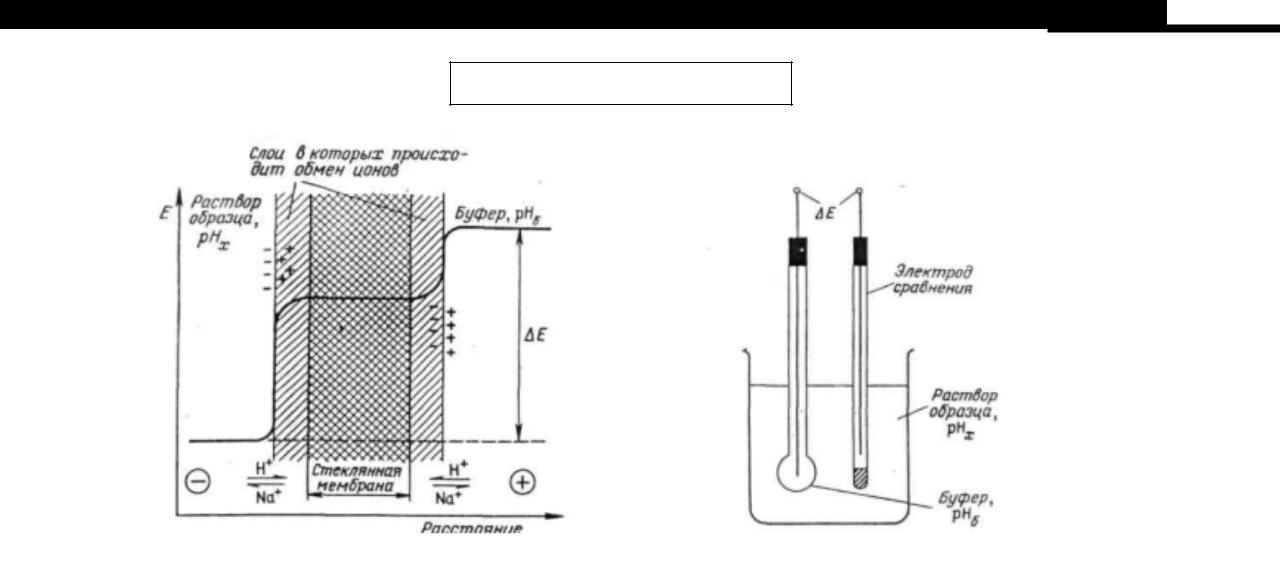

Рис. 2 – Соотношение потенциалов на |

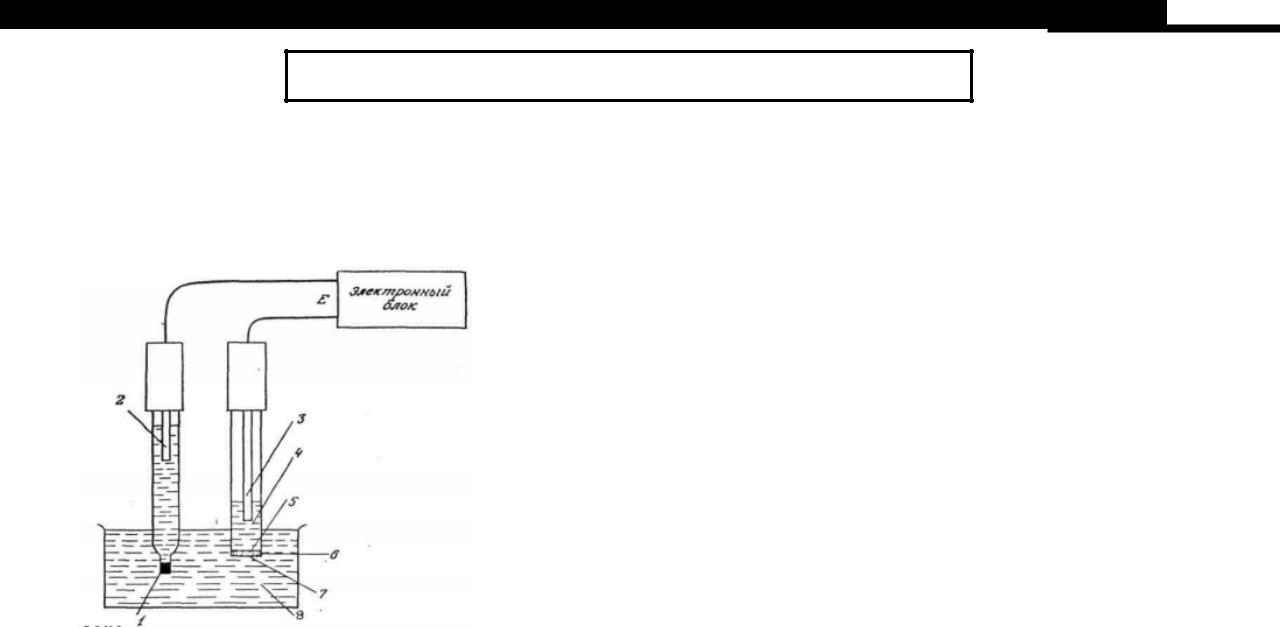

Рис. 3 – Ячейка для измерения рН |
мембране электрода |
|
Электрод рО2
Электрод рО2 представляет собой электрод Кларка. Определенное количество кислорода, в зависимости от его парциального давления в пробе, проходит через мембрану и замещает молекулы кислорода электролита.

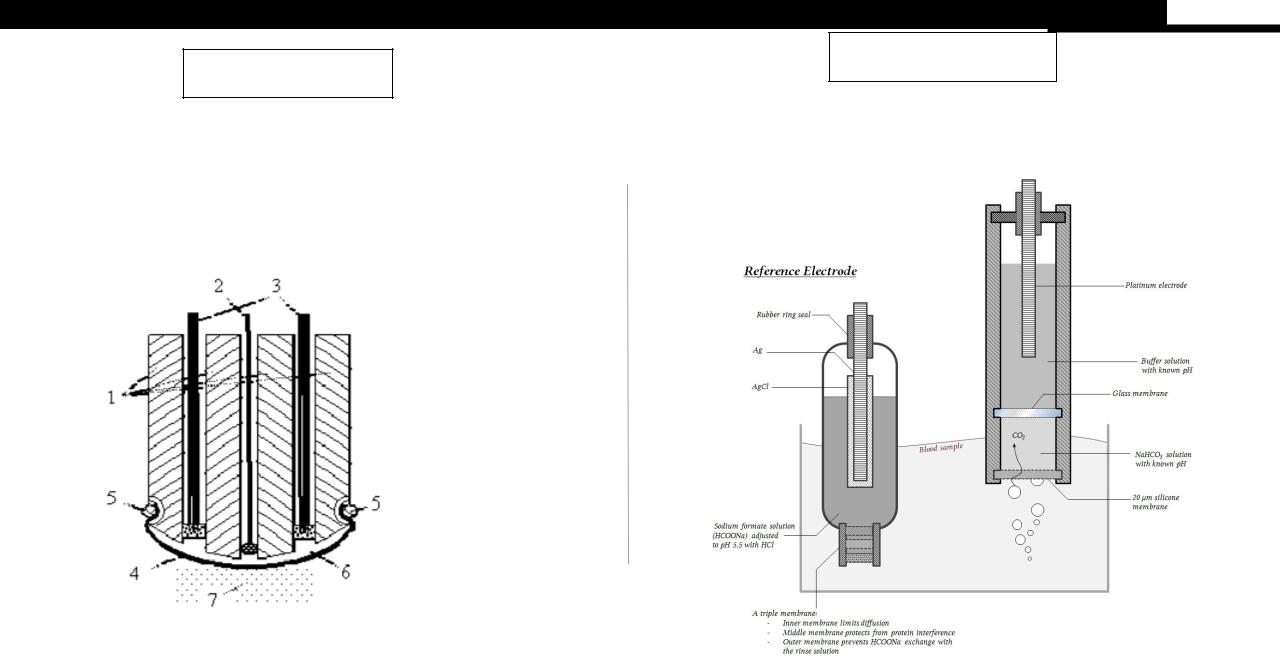

Рис. 4 –
Конструкция
«кислородного»
амперометричес кого сенсора Кларка
12
Электрод рСО2
Severinghaus электрод был разработан доктором Джоном В. Северингхаусом и его техником А. Фрименом Брэдли в 1958 г. В нем используется стеклянный электрод, чувствительный к CO 2, в окружающей
пленке раствора бикарбоната, покрытой тонкой пластиковой проницаемой для диоксида углерода мембраной, но непроницаемой для воды и растворенных электролитов . Давление диоксида углерода в пробе газа или жидкости уравновешивается через мембрану, и стеклянный электрод измеряет результирующий рН раствора бикарбоната.
13
Ионселективные (мембранные) электроды (ИСЭ)
Ионселективные (мембранные) электроды (ИСЭ) – это электроды, равновесный потенциал которых в растворе электролита, содержащем определенные ионы, избирательно зависит от концентрации этих ионов. Такие электроды в газоанализаторе используются для определения концентрации (активности) К+ -, Na+ -, Ca2+-, Cl– -ионов в растворе.
1 – Жидкий мостик, 2 – внешний электрод сравнения.
3 – внутренний электрод сравнения, 4 – буферный раствор, 5 – поверхность мембраны, 6 –
полупроницаемая мембрана, 7 – поверхность мембраны, 8 – раствор.
Рис. 5 – Схема измерений с использованием ИСЭ
14
Заключение
Измерение трех параметров «золотого стандарта» рН, рО2, рСО2 в артериальной крови необходимо при проведении оперативных вмешательств под общей анестезией с искусственной вентиляцией легких (ИВЛ); проведении продленной ИВЛ в послеоперационном периоде; пациентам отделений реанимации и интенсивной терапии в ЛПУ. В частности, рСО2 необходимо для констатации диагноза «смерть мозга».
Анализ газового состава крови – это эффективный метод проверки циркуляции кислорода в крови. Он не определит конкретные болезни, но покажет, могут ли они проявиться в будущем. Насыщенный кислородом организм лучше функционирует, а количество жалоб на здоровье значительно уменьшается. По мнению медиков, для полной диагностики организма время от времени следует проводить анализ газового состава крови.
15
Тестовые вопросы
1)Что из себя предсталяет электрод для измерения рО2:
a)Стеклянный электрод;
b)Электрод Кларка;
c)Ионселективный (мембранный) электрод (ИСЭ).
3)Какой из представленных методов не применяется в газоанализаторах?
a)потенциометрия;
b)полярография;
c)кондуктометрия;
d)кулонометрия;
3)Какие из представленных ниже параметров являются основными
при измерении газового состава крови?
a)электролиты ( К, Na, Ca, Cl) ;
b)метаболиты (Lac, Glu, Bil) ;
c)pH, pO2 и pCO2.
