Автоанализаторы дискретного и центрифужного типа
АБМИ
Дискретные автоанализаторы
•Пробы помещают в изолированные объемы, в которых затем осуществляется вся технологическая процедура исследования, заканчивающаяся измерением различными физико-химическими методами;
•применяются в клинико-лабораторной практике с начала 60-х годов;
•Именно этой технологии придерживается большинство фирм, производящих автоанализаторы для клинико-биохимических исследований;
•основная область применения – клинические анализы крови и мочи в ЛПУ;
•Дискретный режим работы – точки операций с пробами и реагентами жестко закреплены.
2

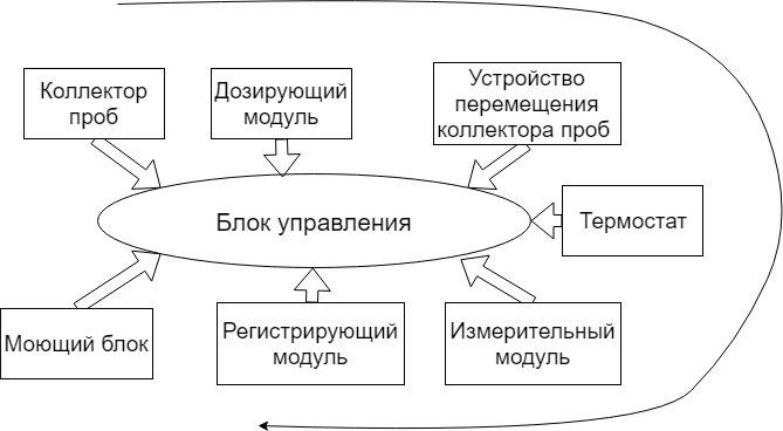

Структурная схема дискретного автоанализатора
3

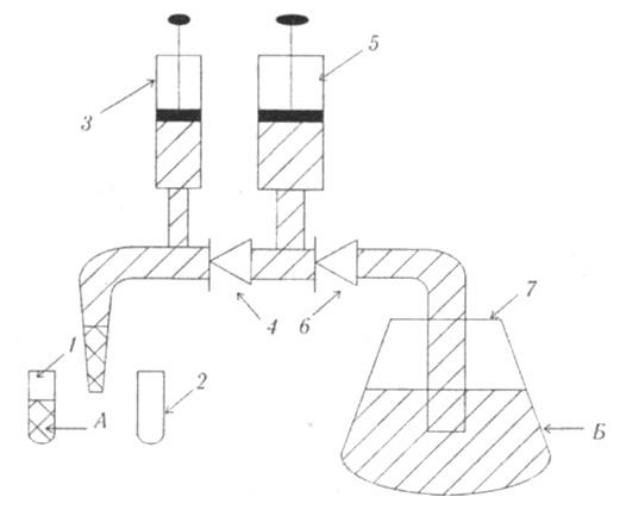

Блок дозировки и добавления реагента
4

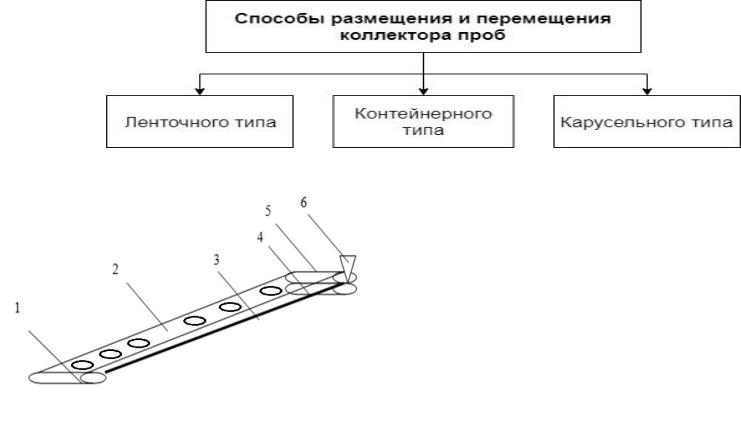

1. Натяжной барабан;
2. Лента;
3. Рама;
4. Электродвигатель;
5. Ведущий барабан;
6. Датчик угла поворота.
Ленточного типа – пробы помещают в специальные шарнирно-связанные ячейки, которые образуют гибкую ленту, движущуюся с помощью зубчатой передачи. Отдельные участки ленты подводятся к аналитическим модулям и устройствам ПП.
Контейнерного типа – пробы в пробирках находятся в специальном контейнере, который транспортируется к блокам ПП и измерения.
Карусельного типа – сосуды с пробами размещаются на круглых дисках – с каждым поворотом диска проба переводится с одной позиции на другую. Дозатор последовательно вливает реагенты. Измерение с вертикальным прохождением луча.
5
Измерительная карусель
6

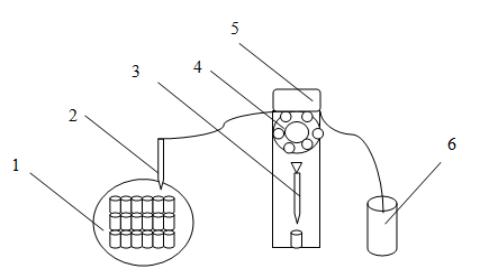

Автоматическое дозирующее устройство (автосэмплер)
1. Флаконы (кюветы) с пробами и реагентами;
2. Игла для отбора проб;
3. Гамильтоновский шприц;
4. Распределительный 6-ти клапанный кран;
5. Прецезионный двигатель;
6. Промывочная жидкость.
Это устройство для отбора проб, которое свободно перемещается в трехмерном пространстве. Устройство для отбора проб в этих автосэмплерах может быть просто иглой, как в большинстве автосэмплеров карусельного типа, или шприцем, что устраняет необходимость в удаленном насосе. Такая конструкция подходит для
небольших объемов образцов (порядка десятков микролитров ). |
7 |

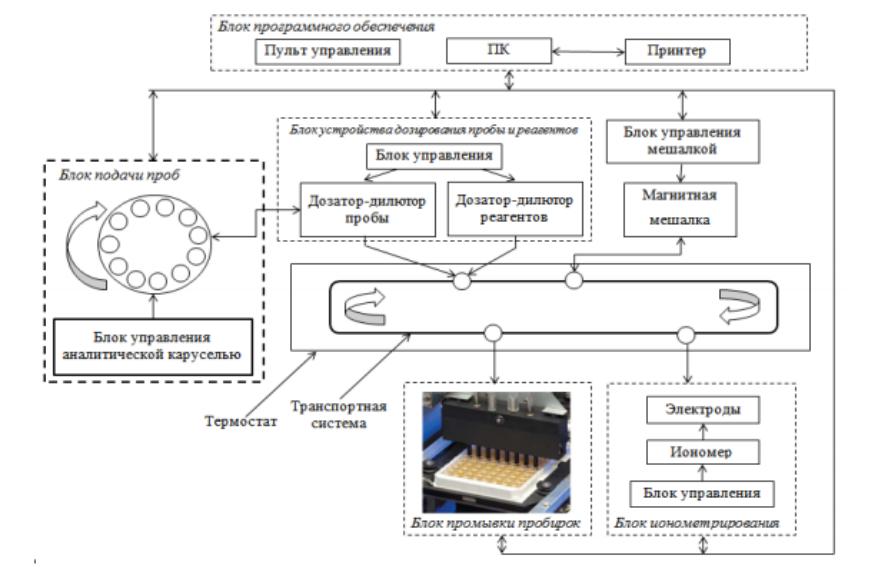

Структурная схема дискретного автоанализатора с ионометрическим детектором
Преимущества дискретного автоанализатора
•высокая производительность,
•высокая скорость анализа
•низкий расход реактивов,
•минимизированное влияние одной пробы на другую
•большое разбавление проб => помехи от присутствия белков в большинстве реакций становятся ничтожно малыми.
9
Автоанализаторы центрифужного типа
•Предназначены: для разделения биологических жидкостей на фракции с диагностической целью
•Принцип работы: центробежная сила смещает находящиеся в растворе частицы в направлении от оси вращения, если плотность частиц превышает плотность раствора
Преимущества и недостатки: + Высокая скорость анализа - Дорогие
