Методика эксперимента

Для выполнения исследований используют следующее оборудование:

1. весы лабораторные с разновесами (ГОСТ 24I04-80E);

2. стаканчики стеклянные (ГОСТ 23932-79Б);

3. чашка фарфоровая d = 100 мм (ГОСТ 9147-80Б);

4. шпатель металлический;

5. ступка фарфоровая с пестиком (ГОСТ 9147-80Е);

6. сито с отверстиями 1 мм;

7. шкаф сушильный с термометром (ГОСТ 2823-73Е);

8. эксикатор (ГОСТ 23932-79Е);

9. балансирный конус Васильева;

10. сосуд с водой;

11. стекло.

1.Определение нижней границы текучести

(верхнего предела пластичности) W_L

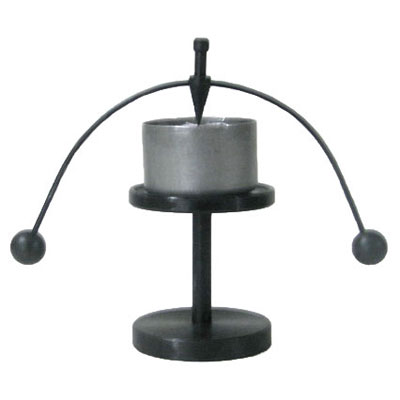

Согласно ГОСТ 5180-84 граница текучести грунта характеризуется влажностью (в процентах) пасты, изготовленной из грунта и воды, при ко­торой балансирный конус (рис. 2) погружается под действием собственно­го веса за 5 сек на глубину 10 мм.

Рис.2

2.Определение границы раскатывания

(нижнего предела пластичности) W_P

Согласно ГОСТ 5180-84 граница раскатывания характеризуется влаж­ностью (в процентах), при которой тесто, изготовленное из грунта и воды,раскатываемое в жгут диаметром 3 мм, начинает распадаться на отдельные кусочки длиной 3-10 мм.

Учебное задание: Для исследуемого грунта определить нижний и верхний пределы пластичности.

Таблица 6.

Определение границы текучести пылевато-глинистых грунтов

№ п/п	Дата определения	Лабораторный № образцов	№ стакан чика	m, г	m1, г	m0,г	Граница текучести WL=(m1-m0)/(m0-m)*100%
							Отдельной пробы	средняя

m₁ - Масса влажного грунта со стаканчиком и крышкой

m - Масса стаканчика с крышкой

m₀ - Масса высушенного грунта со стаканчиком и крышкой

Таблица 7.

Определение границы раскатывания пылевато-глинистых грунтов

№ п/п	Дата определения	Лабораторный № образцов	№ стакан чика	m, г	m1, г	m0,г	Граница раскатывания WP=(m1-m0)/(m0-m)*100%
							Отдельной пробы	средняя

m₁ - Масса влажного грунта со стаканчиком и крышкой

m - Масса стаканчика с крышкой

m₀ - Масса высушенного грунта со стаканчиком и крышкой

Результаты определения верхнего и нижнего пределов пластичности записать в виде табл. 8.

Таблица 8

Определение границы текучести и раскатывания

№№ грунта	Характерные влажности %			Число пластичности Ip=WL-Wp		Содержание песчаных частиц П, %		Тип и подтип грунта (по приложе­нию 3)
	граница текуч. WL	граница раскат. Wp

Исследовательское задание: 1. По данным табл. 8 определить тип и подтип исследуемого грунта в соответствии с приложением 3 и учетом ре­зультатов, полученных в работе.

2. Для оценки точности выполнения лабораторных работ построить диаграмму Ip-Г и сопоставить на ней соответствие полученных результатов в работах 1 и 3.

Результаты изображаются на диаграмме (рис. 3) в виде точки с абс­циссой, равной содержанию глинистых частиц (из работы 1 задания 2), и ординатой, равной числу пластичности (из табл. 8 данной работы). При­мер: грунт содержит 20 % глинистых частиц и имеет число пластичности I_Р=15. На диаграмме это точка А. Поскольку абсцисса и ордината распола­гаются в одной зоне, результаты гранулометрического анализа и определе­ния числа пластичности хорошо согласуются.
