Вопрос 23: Перечислите виды резистивных датчиков. В чем принцип действия тензорезисторов? Какие виды тензорезисторов Вы знаете?

Ответ:

- электроконтактный преобразователь;

- пнев­моэлектроконтактный преобразователь;

- реостатный (потенциометрический) датчик;

- тензодатчик (тензорезистор);

- терморезистор;

- магниторезистивный преобразователь.

В основе работы тензорезисторов лежит явление тензоэффекта, заключающееся в изменении сопротивления проводников и по­лупроводников при их механической деформации.

Рис. 4 - Классификация тензодатчиков

Вопрос 24: Назовите области рационального применения пьезоэлектрических датчиков и датчиков, использующих эффект Холла

Ответ:

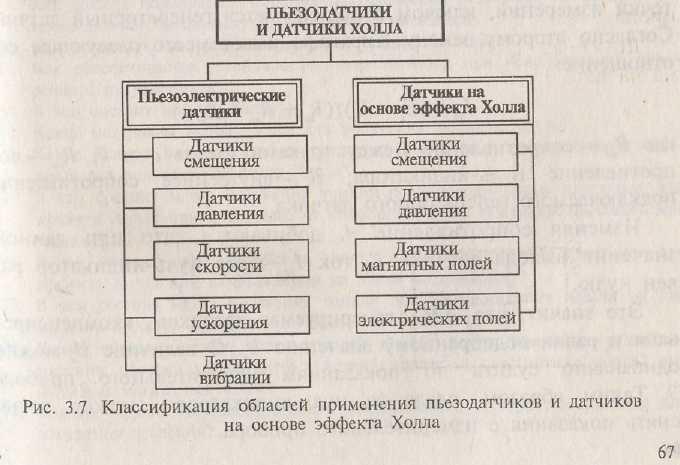

Области рационального применения пьезоэлектрических датчи­ков, а также датчиков, использующих эффект Холла, показаны на классификационной схеме рис. 5.

Рис.5

Вопрос 25: Перечислите основные элементы структурной схемы оптоэлектронного преобразователя, принцип его действия и группы оптоэлектронных приборов.

Ответ:

Структурная схема оптоэлектронного преобразователя содержит:

1. источник излучения;

2. опти­ческий канал передачи сигнала;

3. приемник излучения;

4. измерительную цепь.

Измеряемая величина может воздействовать не­посредственно на источник излучения или на оптический канал, моделируя соответствующий параметр потока в процессе распространения излучения.

Наиболее часто под воздействием измеряемой величины из­меняется интенсивность светового потока. Кроме того, могут изменяться фазовый сдвиг между колебаниями в двух лучах, вызываемый разностью длин их оптического хода, а также дли­на волны и частота излучения, генерируемого источником.

Соответственно все оптоэлектронные приборы можно разде­лить на три группы: для измерения интенсивности излучения, для измерения сдвига фаз и угла поворота плоскости колеба­ний и для измерения частоты и длины волны оптического из­лучения.

Вопрос 26: Перечислите группы электромагнитных преобразователей. Какие физические величины могут быть в качестве выходных величин для электромагнитных преобразователей?

Ответ:

- преобразователи тока и напряжения;

- электромеханические преобразователи электрического тока в электромагнитную силу;

- магнитоупругие преобразователи;

- индукционные преобразователи;

- индуктивные преобразователи.

Выходной ве­личиной для таких преобразователей могут быть:

1. индуктивность;

2. электромагнитная сила;

3. индуктируемая в контуре ЭДС.

Вопрос 27: Назначение и классификация исполнительных механизмов по принципу действия?

Ответ:

Исполнительные механизмы в устройствах переработки и исполь­зования технологической информации предназначены для воздей­ствия на регулируемый процесс — непосредственно или через регулирующий орган.

Выходным параметром исполнительных устройств в техноло­гическом оборудовании машиностроительных производств является перемещение того или иного рабочего испол­нительного органа.

По характеру перемещения, создаваемого ис­полнительными устройствами, они могут быть разделены на приводы поступательного, вращательного или поворотного (в пределах одного оборота) перемещения.

Рис. 6.

В зависимости от своей физической природы каждое из вы­шеназванных исполнительных устройств может быть электриче­ским, гидравлическим или пневматическим.

Электрические ис­полнительные устройства, в свою очередь, подразделяются на электродвигатели и электромагнитные исполнительные устройст­ва.

Соответствующая классификация исполнительных устройств приведена на рис. 6.
