ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА КОРПУСНЫХ ДЕТАЛЕЙ

13. Обработка заготовок на фрезерных станках

Фрезерование является методом обработки заготовок, при котором непрерывное главное вращательное движение совершает режущий инструмент – фреза, а заготовка – поступательное движение подачи (продольное, поперечное, вертикальное).

а) б) в) г)

д) е) ж) з) к)

Рис.38.Фрезы для обработки плоскостей {а,б), уступов (в), пазов (г,д,е,ж), фасонных поверхностей (з,к)

В зависимости от назначения и вида обрабатываемых поверхностей различают следующие типы фрез: цилиндрические (рис. 38, а), торцовые (рис. 38, б,), дисковые (рис. 38 г,,д,ж), концевые (рис. 38, е,к), угловые (рис. 38, в), шпоночные, фасонные (рис. 38 з,к). У цилиндрических и дисковых односто­ронних фрез режущие зубья расположены на наружной поверхности цилиндра. У дисковых двусторонних, торцовых насад­ных, концевых и шпоночных фрез режу­щие зубья расположены на наружной ци­линдрической поверхности и на одном из торцов. У дисковых трехсторонних фрез режущие зубья расположены на двух тор­цах и на наружной цилиндрической по­верхности.

Фрезы изготовляют цельные (рис. 5.5, а, в-к) или сборные (рис. 38, б). Ре­жущие кромки могут быть прямые (рис. 38, г) или винтовые (рис. 38,а). Фрезы имеют остроконечную (рис. 39, а) или затылованную (рис. 39, б) форму зуба. У фрез с остроконечными зубьями перед­няя и задняя поверхности лезвия плоские ( рис.40). У фрез с затылованными зубьями перед­няя поверхность плоская, а задняя выпол­нена по спирали Архимеда; при переточке по передней поверхности профиль зуба фрезы сохраняется.

а) б)

Рис.39.Форма зуба фрезы:

а - остроконечная; б- затылованная; К- величина затылования

Для фрезерования характерна высокая производительность обработки при разноплановой обработке следующих поверхностей (рис.38, 41):

• плоскостей (вертикальных, горизонтальных, наклонных),

• уступов, скосов,

• пазов любой формы,

• внутренней и наружной резьбы,

• винтовых канавок,

• шлицевых валов,

• зубчатых колес.

Фрезерование - это прерывистое резание: каждый зуб фрезы находится в контакте с заготовкой только какую-то часть оборота (рис.40).

Рис.40.Сравнение резца и зуба фрезы

а) б) в) г)

д) е) ж) з)

и) к) л) м)

н) о) п)

р) с) т)

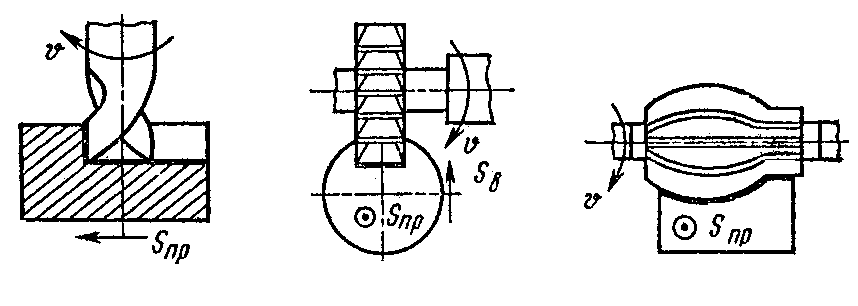

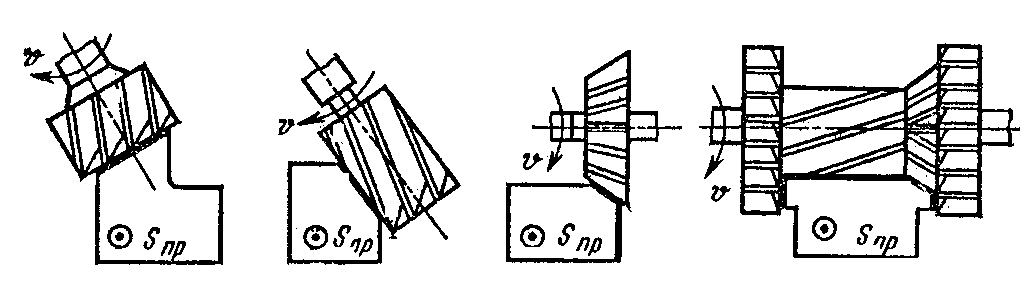

Рис.41.Схемы обработки поверхностей фрезами:

горизонтальных плоскостей цилиндрическими (а) и торцовыми (б); вертикальных плоскостей торцовыми (в) и концевыми (г); наклонных плоскостей торцовыми (д), концевыми (е) и угловыми (ж); комбинированных поверхностей фасонными (з); уступов концевыми (к); пазов дисковыми (и), фасонными (л) и угловыми (м); пазов типа «ласточкин хвост» концевой одноугловой (н); Т-образные пазы грибковой (о); шпоночных пазов концевыми (л), шпоночными (р) и дисковыми (с); фасонных поверхностей фасонными (т)
