Вопрос 17

Применение интерференции света

      Явление интерференции волн находит разнообразное применение. Рассмотрим лишь некоторые примеры применения интерференции.

       ·     Тот факт, что расположение интерференционных полос зависит от длины волны и разности хода лучей, позволяет по виду интерференционной картины (или их смещению) проводить точные измерения расстояний при известной длине волны или, наоборот, определять спектр интерферирующих волн (интерференционная спектроскопия). Для осуществления таких измерений разработаны различные схемы высокоточных измерительных приборов, называемых интерферометрами (двух- и многолучевые) (рис. 8.9). Незначительное перемещение одного из зеркал интерферометра приводит к смещению интерференционной картины, что можно использовать для измерения длин с точностью до  . Измерения с помощью интерферометра Майкельсона привели к фундаментальным изменениям представлений о пространстве и времени. Доказали отсутствие эфира. Послужили основой специальной теории относительности.

       ·     По интерференционной картине можно выявлятьи измерять неоднородности среды (в т.ч. фазовые), в которой распространяются волны, или отклонения формы поверхности от заданной.

       ·     Явление интерференции волн, рассеянных от некоторого объекта (или прошедших через него) с «опорной» волной, лежит в основе голографии (в т.ч. оптической, акустической или СВЧ-голографии).

       ·     Интерференционные волны от отдельных «элементарных» излучателей используются при создании сложных излучающих систем (антенн) для электромагнитных и акустических волн.

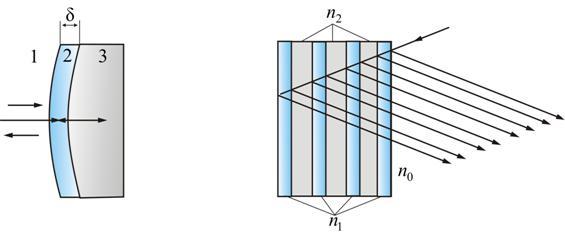

       ·     Просветление оптики и получение высокопрозрачных покрытий и селективных оптических фильтров. Одной из важных задач, возникающих при построении различных оптических и антенных устройств СВЧ-диапазона, является уменьшение потерь (  ) интенсивности света, мощности потока электромагнитной энергии при отражении от поверхностей линз, обтекателей антенн и пр. приборов, используемых для преобразований световых и радиоволн в разнообразных приборах фотоники, оптоэлектроники и радиоэлектроники. Для уменьшения потерь на отражение используется покрытие оптических деталей (линз) 3 пленкой 2 со специальным образом подобранными толщиной δ и показателем преломления n (рис. 8.14).

Рис. 8.14                                                    Рис. 8.15

      Идея уменьшения интенсивности отраженного света от поверхности оптических деталей состоит в интерференционном гашении волны, отраженной от внешней поверхности детали 1, волной отражённой от внутренней 2. Для осуществления этого амплитуды обеих волн должны быть равны, а фазы отличаться на 180°. В этом случае обеспечивается гашение отражённой волны. Необходимоесоотношение между фазами  отражённых волн обеспечивается выбором толщины плёнки δ, кратной нечётному числу четвертей длины волны проходящего через рассматриваемую деталь света:

                .                  (8.6.1)

      Таким образом, если выполняется условие (8.6.1), то в результате интерференции наблюдается гашение отраженных лучей.

      Так как добиться одновременного гашения для всех длин волн невозможно, то его делают для  . Поэтому объективы с просветленной оптикой кажутся голубыми.

       ·     Получение высокоотражающих диэлектрических зеркал

      Значительно повысить коэффициент отражения R зеркал можно, используя последовательность чередующихся диэлектрических слоев с высоким   и низким   показателями преломления (рис. 8.15).

      Если оптическая толщина всех слоев одинакова и равна    (  ), то отраженные их границами волны находятся, как легко заметить, в одинаковой фазе и в результате интерференции усиливают друг друга. Такие многослойные диэлектрические покрытия дают высокую отражательную способность только в ограниченной области длин волн вблизи значения  , для которого оптическая толщина слоев равна  . Обычно наносят от 5 до 15 слоев сульфида цинка (  ) и криолита (  ). С семью слоями легко добиться   в спектральной области шириной порядка 50 нм. Для получения коэффициента отражения   надо нанести 11–13 слоев. Такие зеркала используются в лазерных резонаторах (Рис.8.16)
