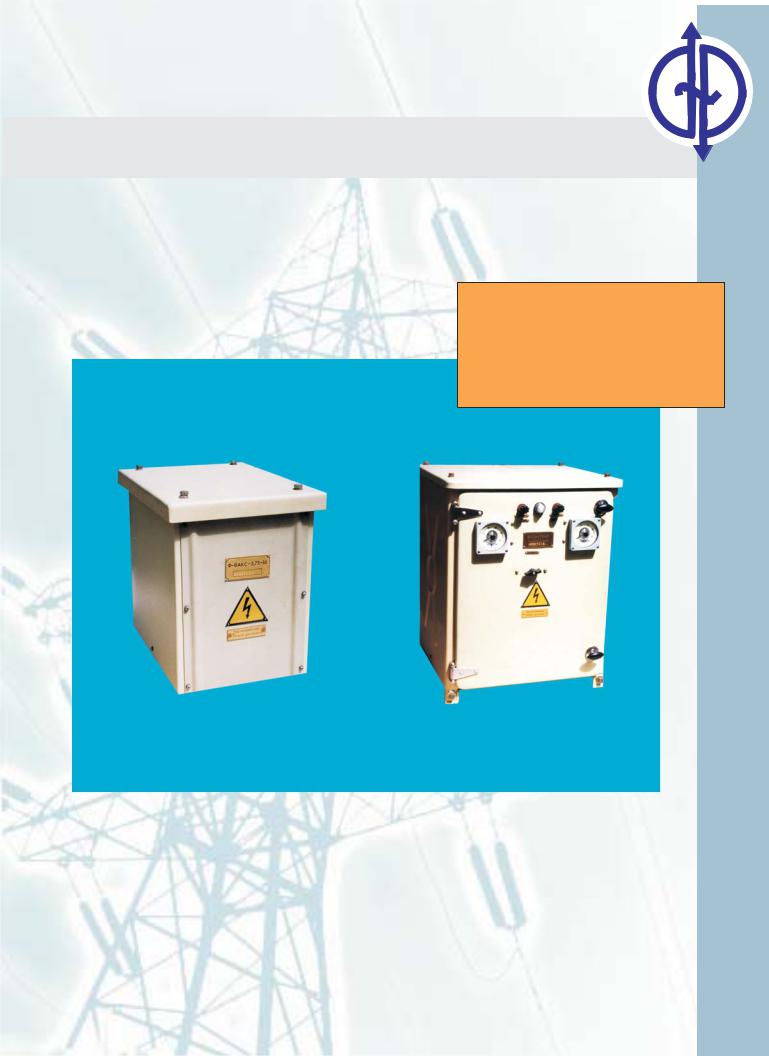

ВЫПРЯМИТЕЛЬНЫЕ АГРЕГАТЫ СЕРИИ “ВАКС” И ФИЛЬТРЫ “Ф-ВАКС”

Выпрямители широкого применения со

стабилизацией выходного напряжения.

Пассивные фильтры для уменьшения

пульсаций выходного напряжения

выпрямительных агрегатов.

ÑÓ

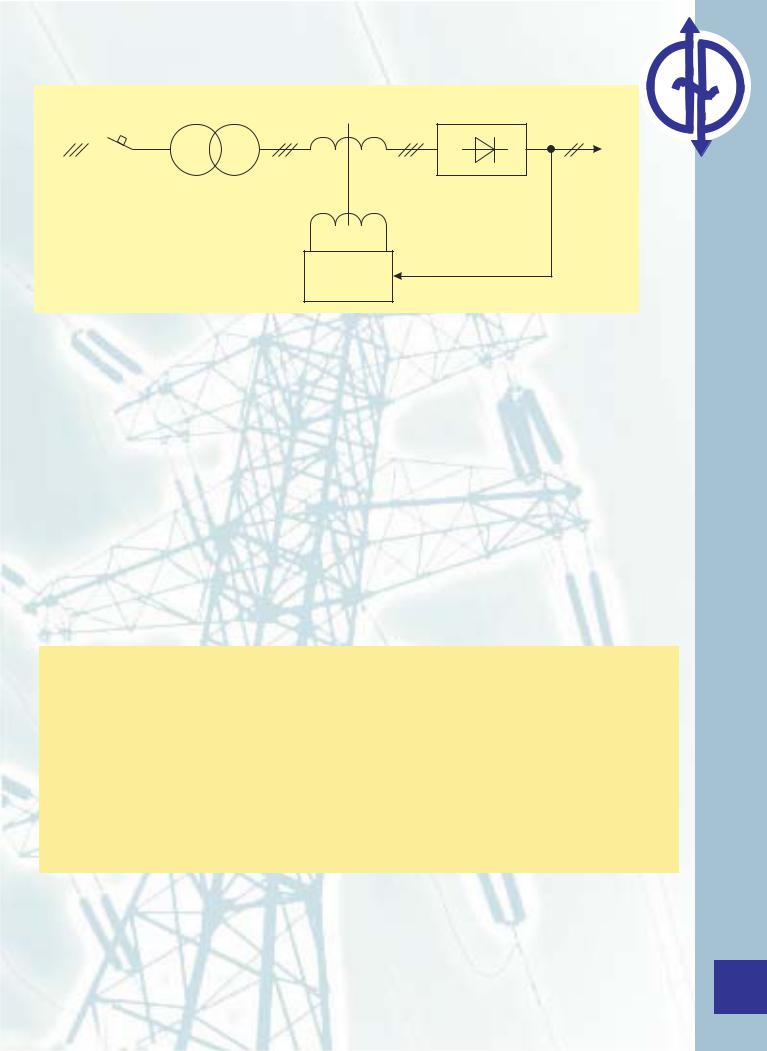

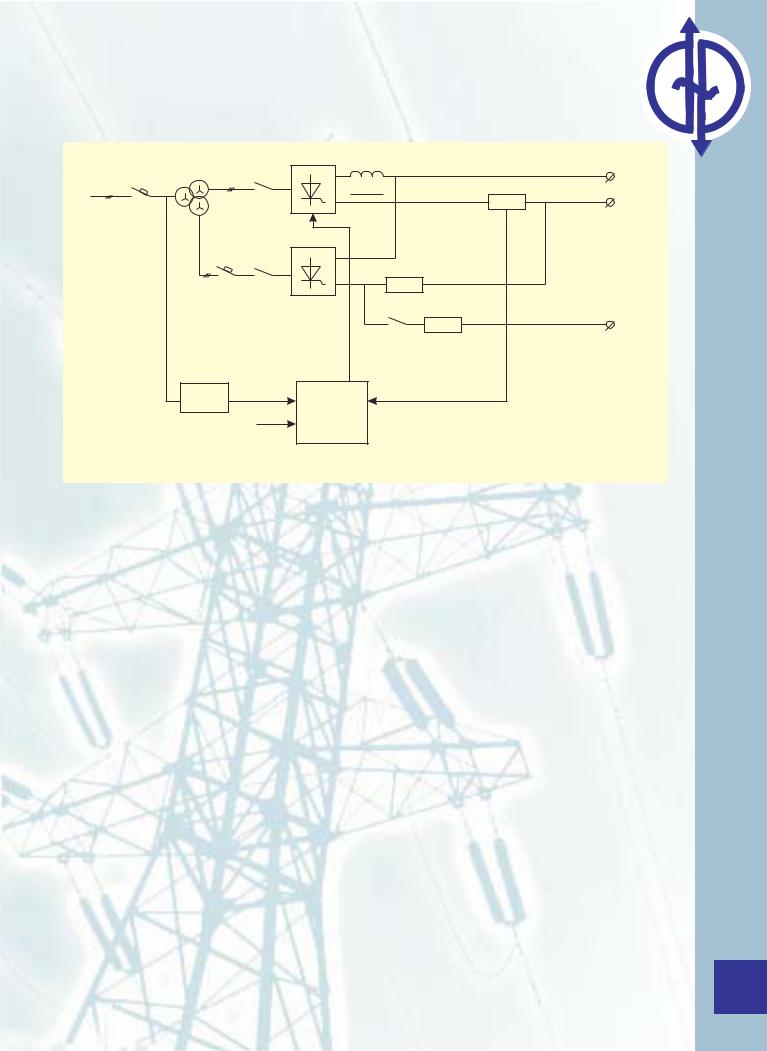

Схема функциональная агрегата выпрямительного серии “ВАКС”

Сокращенные и условные обозначения на функциональной схеме:

ТV - трансформатор;

В - неуправляемый выпрямитель; QF - выключатель;

L - дроссель насыщения; СУ - система управления.

Габаритные размеры и масса

83

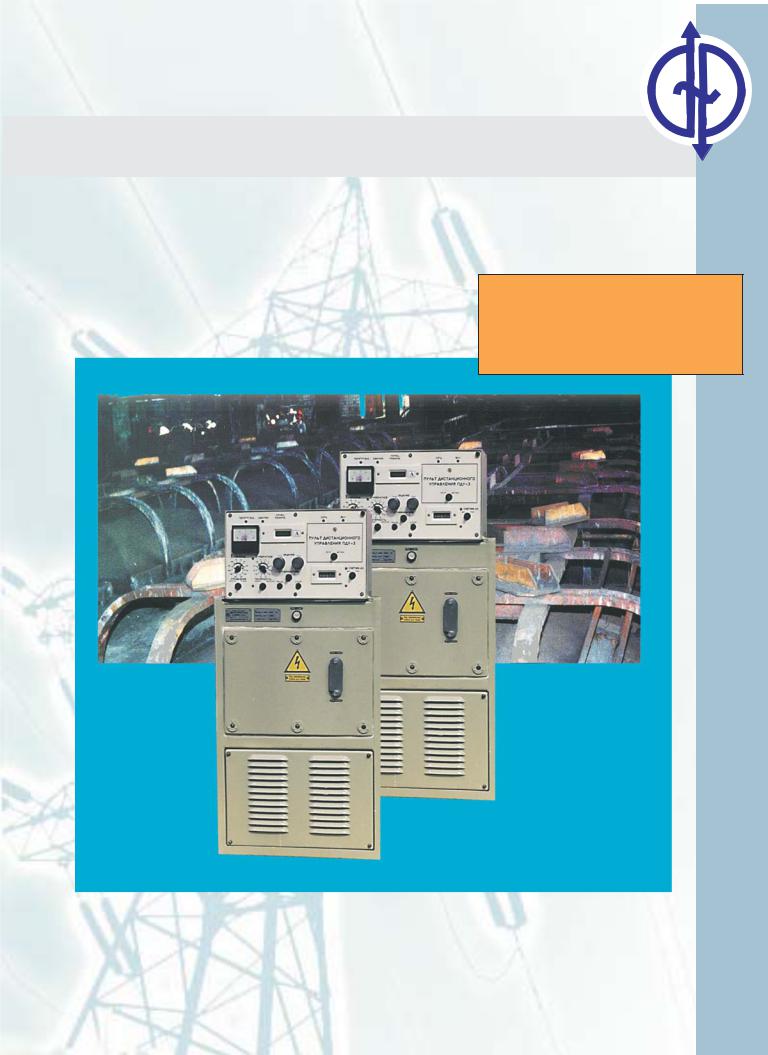

ВЫПРЯМИТЕЛИ ДЛЯ ГАЛЬВАНИКИ СЕРИИ “ИОН”

Выпрямители предназначены для питания гальванических ванн, установок электрохимической регенерации гальванических растворов, установок электрической антинакипной обработки воды.

Общие сведения

Выпрямители осуществляют преобразование трехфазного переменного тока частотой 50Гц в постоянный.

Выпрямители являются реверсивными или нереверсивными (по требованию заказчика) регулируемыми источниками со стабилизацией выходного тока или напряжения. Стабилизация выходного тока обеспечивается с точностью до 1%, стабилизация выходного напряжения с точностью до 2%.

Выпрямители изготавливаются в виде двух составных частей: шкафа выпрямителя и пульта дистанционного управления. Пульты дистанционного управления изготавливаются трех типов: ПДУ-1, ПДУ-2 и ПДУ-3.

Пульт ПДУ-1 обеспечивает:

1)включение, отключение выпрямителя и световую индикацию;

2)выбор режима стабилизации тока или напряжения;

3)ручное изменение полярности выходного напряжения;

4)регулирование выходного тока и напряжения от нуля до номинальных значении;

5)контроль выходного тока с помощью цифрового амперметра;

6)контроль выходного напряжения с помощью стрелочного вольтметра;

7)работу в режиме ручного или программного управления.

Âрежиме ручного управления переключение полярности выходного напряжения и длительность его работы в этой полярности определяется оператором.

Âрежиме программного управления переключение с одной полярности выходного напряжения на другую и обратно, а также длительность работы в той и другой полярности осуществляется автоматически по предварительно заданной оператором программе;

8)в режиме программного управления длительность уставок работы:

âпрямой полярности -15ñ; 25ñ; 50ñ; 100ñ;150ñ; 200ñ; 250ñ; 300ñ; 400ñ; 500ñ; 600ñ; .700ñ;

âобратной полярности-1с; 2с; 4с; 6с; 10с; 15с; 20с; 25с;30с; 35с; 40с; 50с;

9)задание и контроль времени процесса покрытия с помощью таймера. По истечении заданного времени выдаются световой и звуковой сигналы;

10)упрощение контроля толщины покрытия с помощью счетчика ампер-часов с цифровой индикацией значений, контролирующего протекание только прямого тока.

Пульт ПДУ-2 обеспечивает только вышеупомянутые режимы 1-6.

Пульт ПДУ-3 обеспечивает вышеупомянутые режимы 1-8, 10, также через дополнительный разъ¸м имеет возможность принимать команды от внешней СУ: включение/отключение выпрямителя; режим стабилизации тока/напряжение; работа в полярности прямой/обратный; регулирование выходного тока напряжения.

ПДУ-3 выда¸т во внешнюю СУ сигналы: величина выходного тока, величина выходного напряжение, готовность выпрямителя к работе, авария выпрямителя.

Каждый выпрямитель обеспечивает работу с любым пультом дистанционного управления. Тип пульта оговаривается при заказе.

Пульт дистанционного управления устанавливается и закрепляется непосредственно на крыше шкафа выпрямителя или может устанавливаться отдельно на расстоянии от шкафа до 50м. Дополнительный жгут длиной 50м входит в комплект поставки, если это оговорено при заказе.

Для обеспечения высокой надежности работы все элементы выпрямителей и пультов управления, кроме силового трансформатора и выходного дросселя, размещены в пыле-влагозащищенных отсеках для их предохранения от агрессивной среды.

Трансформатор и дроссель пропитаны специальными защитными покрытиями.

Питание выпрямителей осуществляется от трехфазной сети переменного тока напряжением 380 В, частоты 50 Гц.
