Глава 4. Строительные конструкции из древесины

4.1. Плоские сплошные деревянные конструкции. Общие сведения

Плоскостными сплошными конструкциями являются конструкции, в которых основные усилия возникают в плоскости действия внешних сил и сечения которых не имеют сквозной решетки. К плоскостным конструкциям относятся:

а) при пролетах до 6 м – балки, прогоны, стропила, настилы цельного сечения, состоящие из одного элемента (доски или бруса);

б) при больших пролетах, превышающих сортамент лесоматериалов по длине, или при малых пролетах, но при значительных нагрузках – более сложные составные конструкции из брусьев, досок и фанеры в виде различного типа панелей, балок, арок, рамных и других распорных систем.

В зависимости от способа изготовления плоские сплошные системы делятся на индустриальные конструкции, изготавливаемые на заводах и конструкции построечного изготовления (непосредственно на стройплощадке).

Индустриальные – это все балки, 2-х и 3-х шарнирные арки, рамы сплошного сечения, а также балки на пластинчатых панелях и арки, составленные из таких балок.

Построечного изготовления – все виды составных балок из бревен и брусьев на призматических шпонках и колодках; гвоздевые балки с двойной перекрестной дощатой стенкой; 2-х и 3-х шарнирные арки и рамы той же конструкции, а также арки кружальной системы.

Все составленные балки из бревен и брусьев на призматических шпонках относятся к устаревшим конструкциям. Все виды гвоздевых балок и рам могут изменяться в зданиях и сооружениях только временного назначения.

Плоские сплошные деревянные конструкции цельного сечения – это настилы из досок и брусьев применяемые в покрытиях в виде обрешетки или сплошной конструкции им под кровли разных типов.

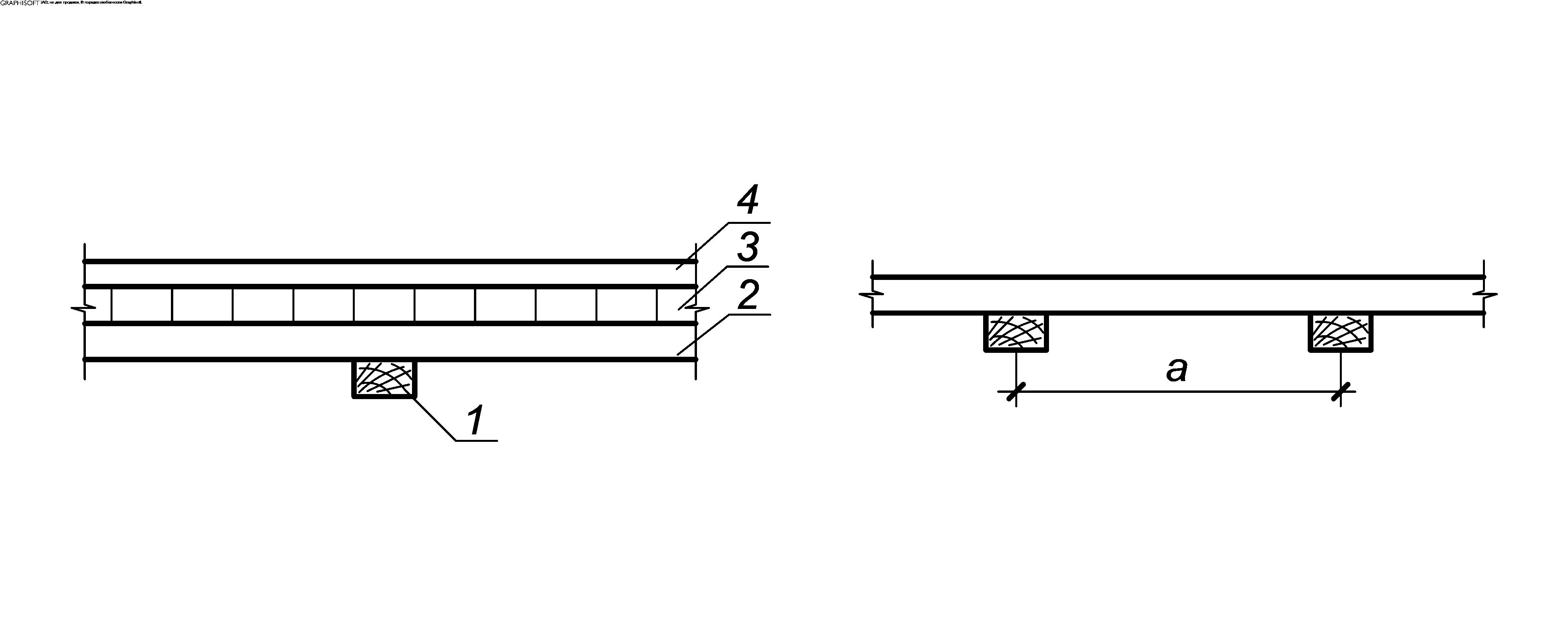

1. Двойной дощатый настил под мягкую кровлю неотапливаемого здания

1- прогон

2- рабочий настил (доски толщиной 25,32,40 – по расчету)

3- защитный настил тоже из досок, направленных по углом к 1му (доски защитного слоя 16-25 мм и шириной 100 мм)

4- рубероидная кровля обычно из 3-х слоев

Шаг а = (0,75 - 1,5)м

2. Ограждение для устройства кровли из асбестоцементных листов

1- прогон

2- обрешетка

3- асбестоцементный лист

3. Дощатый настил пустотной конструкции покрытия отапливаемого здания

Рис.

1- подшивка потолка

2- пароизоляция

3- утеплитель

4- прогон

5- рабочий дощатый настил (сплошной или разреженный)

6- защитный слой

7- мягкая кровля

При расстоянии между досками более 150 мм нагрузка передается на две доски. При двойном настиле, рабочем и защитном, сосредоточенный груз следует распределять на ширину 500 мм.

4.2. Балки сплошного сечения усиленные подбалками

Одним из способов усиления однопролетных балок сплошного сечения является применение подбалок.

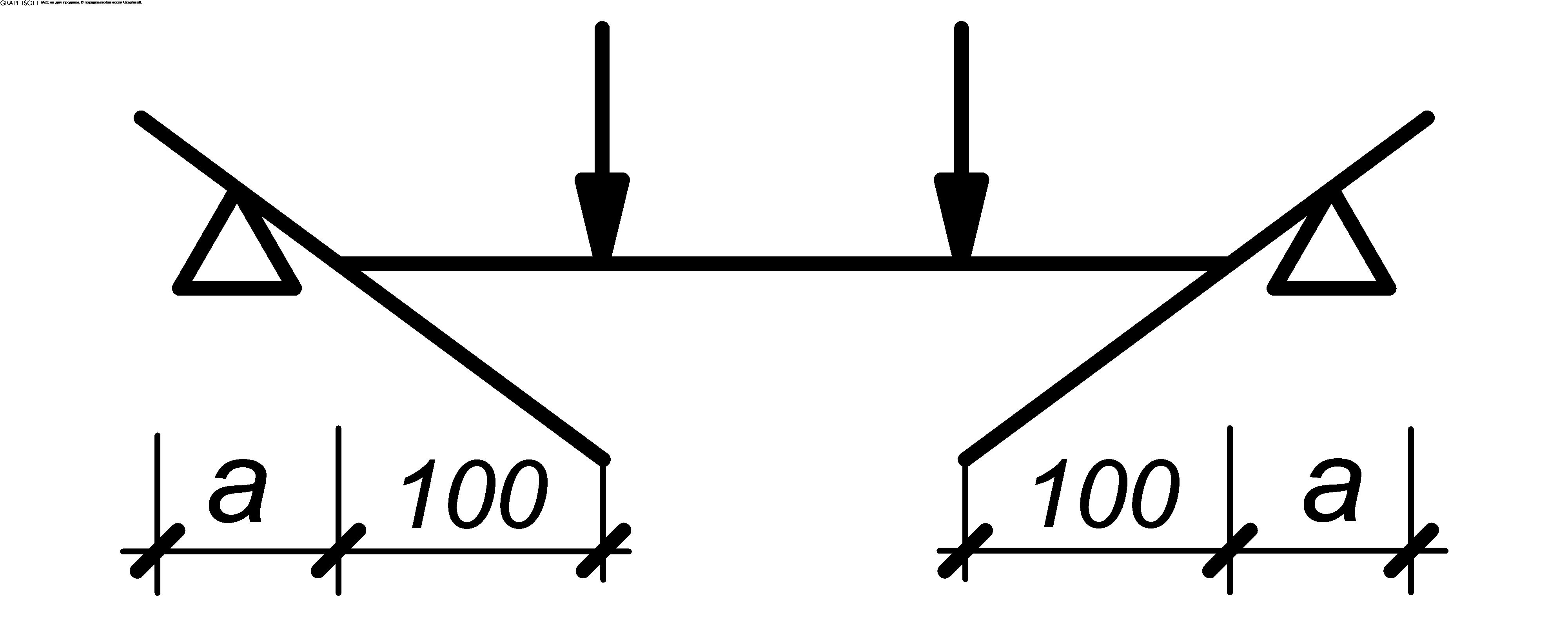

Подбалки подкладываются на опорных под стыками балок скрепляются болтами. Длину консоли «а» определяют из условия, чтобы общая касательная упругих линий консоли и балки рассматривалась у конца консоли.

Для увеличения площади смятия подбалку увеличивают на 100 мм с каждой стороны.

Суть усиления состоит в следующем: реакция в данном случае с балки передается на опору, а в месте контакта упругих линий, т.е. расчетный пролет балки уменьшается на 2а (рабочая длина подбалки)

Длина консоли подбалки будет зависеть естественно от соотношения моментов инерции балки и подбалки

Обычно консоль назначается в пределах (0,15-0,19)l.

В случае
