2.5. Внецентренно - растянутые и растянуто - изогнутые стержни

	Растянуто – изогнутый стержень

Эти стержни рассчитывают только по прочности.

- расчетное сопротивление растяжению;

- расчетное сопротивление изгибу.

2.6. Внецентренно-сжатые и сжато-изогнутые стержни

Данные стержни рассчитываются на прочность и устойчивость.

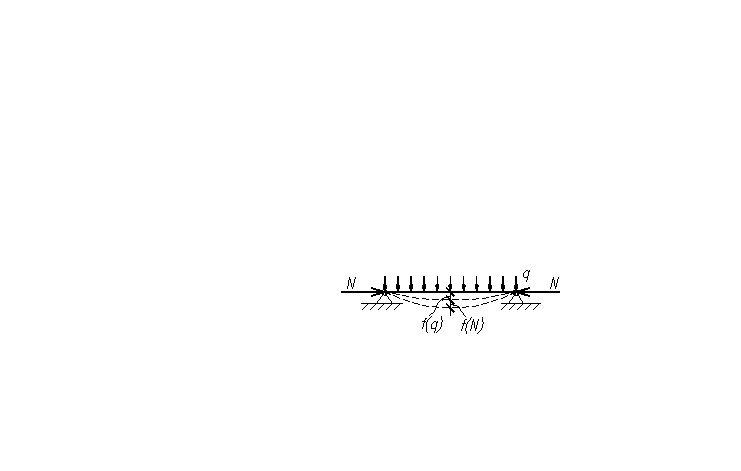

- изгибающий момент от действия поперечных и продольных нагрузок, но определяемых по деформированной схеме стержня.

- складывается из основного изгибающего момента от всех действующих сил определяемого из недеформированной схемы стержня и дополнительного момента продольной силы.

,

В нормах ,

- коэффициент изменяющийся от 1 до 0, учитывающий дополнительный момент от продольной силы вследствии прогиба элемента.

,

где - проверка устойчивости центрально – сжатого стержня;

- коэффициент продольного изгиба, который определяется аналогично центрально – сжатым стержням, в зависимости от гибкости .

Проверка устойчивости выполняется при отношении напряжений от изгиба к напряжениям от сжатия меньше 0,1 без учета действия изгибающего момента.

Если отношение , то проверка устойчивости выполняется по формуле:

при отсутствии закреплений, растянутой зоны из плоскости деформирования.

при наличии таких раскреплений.

Глава 3. Соединение элементов деревянных конструкций

3.1. Общие сведения

Ограниченность сортамента пиломатериалов по своим размерам требует при изготовлении различных конструкций соединения элемента:

1. сращивание по длине

2. сплачивание в поперечном направлении узлов

3. в узлах конструкций (фермы) элемент соединяют под различными углами.

Виды соединений элементов деревянных конструкций различны и зависят от характера их работы. По характеру работы все виды соединений можно разделить на 6 групп:

1. Работающие преимущественно на смятие и скалывание (врезки и шпонки)

2. Работающие преимущественно на изгиб (все виды нагелей)

3. Связи, работающие преимущественно на сдвиг (клеи и клеестальные шайбы)

4. Связи, работающие на растяжение (тяжи, хомуты, болты)

5. Связи, работающие на выдергивание (винты, глухари, гвозди)

6. Связи, устанавливаемые для предотвращения случайных смещений (аварийные связи, нерабочие связи).

К наиболее древним видам соединений относятся врубки.

Врубки обладают существенными недостатками:

1. большое ослабление рабочего сечения

2. сложность изготовления или высокая трудоемкость

Связи на нагелях – наиболее распространенный способ соединения, т.к. они мало ослабляют сечение элемента и отличаются простотой и надежностью в работе.

Клеи обеспечивают наиболее высокую прочность рабочего шва, дают возможность изготавливать конструкции различного очертания и поперечного сечения.

Но изготовление клееных конструкций требует сухого пиломатериала и производства работ только в заводских условиях.

Многочисленные исследования показали, что все связи за исключением клеевых обладают в той или иной мере свойствами податливости.

Податливость связей способствует увеличению деформативности конструкций и снижению их несущей способности по сравнению с цельными стержнями, в то же время податливость связей обеспечивает хорошее выравнивание усилий между отдельными связями, чем повышает надежность сопряжений.

Выбор того или иного вида соединения производится с учетом местных возможностей и условий.
