Введение
Цель контрольных работ №1, 2 – усвоение методов расчета и выбора электрической аппаратуры управления в схемах электропривода постоянного и переменного токов.
Помимо знания конструкции и принципа работы электрических аппаратов, необходимо уметь выбрать аппаратуру для конкретной схемы электрической установки; в практике электромонтера этот вопрос имеет большую значимость.
Студенты выбирают вариант заданий по сумме двух последних цифр шифра зачетной книжки.
Контрольная работа №1
1.1. Задание к контрольной работе №1
Произвести расчёт и выбор электрических аппаратов для системы ТП-Д, представленной на рис. 1.1; выбрать аппаратуру управления в схеме электропривода постоянного тока (рис. 1.2) в соответствии с данными электродвигателя. Двигатель выбирается по табл. 1.1, исходя из номера варианта (определяется по двум последним цифрам шифра).
Таблица 1.1
Технические данные двигателей
|
Номер варианта |
Тип |
Pн, кВт |
Uн, В |
Iн, А |
nн, об/мин |
nmax, об/мин |
КПД, % |
Rя, Ом |
Rдп, Ом |
Rв, Ом |
J, Нм2 |
|
1 |
П51 |
3,2 |
220 |
18,3 |
1000 |
2000 |
75,5 |
0,775 |
0,276 |
168 |
0,85 |
|
2 |
П51 |
6,0 |
220 |
33,2 |
1500 |
2000 |
82,0 |
0,34 |
0,132 |
132 |
0,85 |
|
3 |
П52 |
4,5 |
220 |
25,2 |
1000 |
2000 |
81,0 |
0,432 |
0,2 |
184 |
0,98 |
|
4 |
П52 |
8,0 |
220 |
43,5 |
1500 |
2000 |
84,0 |
0,185 |
0,084 |
156 |
0,98 |
|
5 |
П61 |
11,0 |
220 |
59,5 |
1500 |
2000 |
84,0 |
0,135 |
0,852 |
133 |
1,37 |
|
6 |
П62 |
14,0 |
220 |
73,5 |
1500 |
2000 |
86,5 |
0,087 |
0,04 |
116 |
1,57 |
|
7 |
П71 |
10,0 |
220 |
63 |
1000 |
2000 |
79,5 |
0,224 |
0,075 |
85 |
3,43 |
|
8 |
П72 |
12,5 |
220 |
78 |
1000 |
2000 |
81,0 |
0,172 |
0,066 |
105 |
3,92 |
|
9 |
П81 |
14,0 |
220 |
105 |
750 |
1500 |
82,0 |
0,180 |
0,063 |
515 |
6,86 |
|
10 |
П82 |
24,0 |
220 |
133 |
1000 |
2000 |
85,5 |
0,081 |
0,032 |
79,2 |
7,84 |
|
11 |
П91 |
25,0 |
220 |
136 |
750 |
1500 |
83,5 |
0,075 |
0,028 |
44 |
14,7 |
|
12 |
П92 |
32,0 |
220 |
169 |
750 |
1500 |
86,0 |
0,04 |
0,017 |
31,8 |
17,2 |
|
13 |
П101 |
42,0 |
220 |
220 |
750 |
1500 |
86,0 |
0,036 |
0,013 |
37,8 |
25,2 |
|
14 |
2ПФ |
45,0 |
220 |
235 |
750 |
2000 |
87,0 |
0,034 |
0,015 |
28 |
23,8 |
|
15 |
Д12 |
3,6 |
220 |
22,5 |
1140 |
1200 |
90,0 |
1,13 |
0,5 |
26,0 |
0,49 |
|
16 |
Д22 |
4,6 |
220 |
26 |
1150 |
1200 |
90,0 |
0,37 |
0,196 |
141 |
1,52 |
|
17 |
Д31 |
6,8 |
220 |
37 |
880 |
1200 |
90,0 |
0,325 |
0,093 |
120 |
2,94 |
Окончание табл. 1.1
|
Номер варианта |
Тип |
Pн, кВт |
Uн, В |
Iн, А |
nн, об/мин |
nmax, об/мин |
КПД, % |
Rя, Ом |
Rдп, Ом |
Rв, Ом |
J, Нм2 |
|
18 |
Д32 |
9,5 |
220 |
51 |
800 |
1200 |
90,0 |
0,2 |
0,08 |
94 |
4,21 |
|
19 |
Д41 |
13,0 |
220 |
69,5 |
720 |
1500 |
90,0 |
0,11 |
0,051 |
70 |
7,84 |
|
20 |
Д806 |
16,0 |
220 |
84 |
710 |
1500 |
90,0 |
0,068 |
0,041 |
65 |
9,8 |
Примечание.Перегрузочная способность
по току для всех двигателей равна
отношению максимально допустимого
длительного тока к номинальному току
.
Для двигателей Д12-Д32 длительностьперегрузки по току
якоря
– 30 с, для двигателей Д41, Д806-Д818
– 60 с.

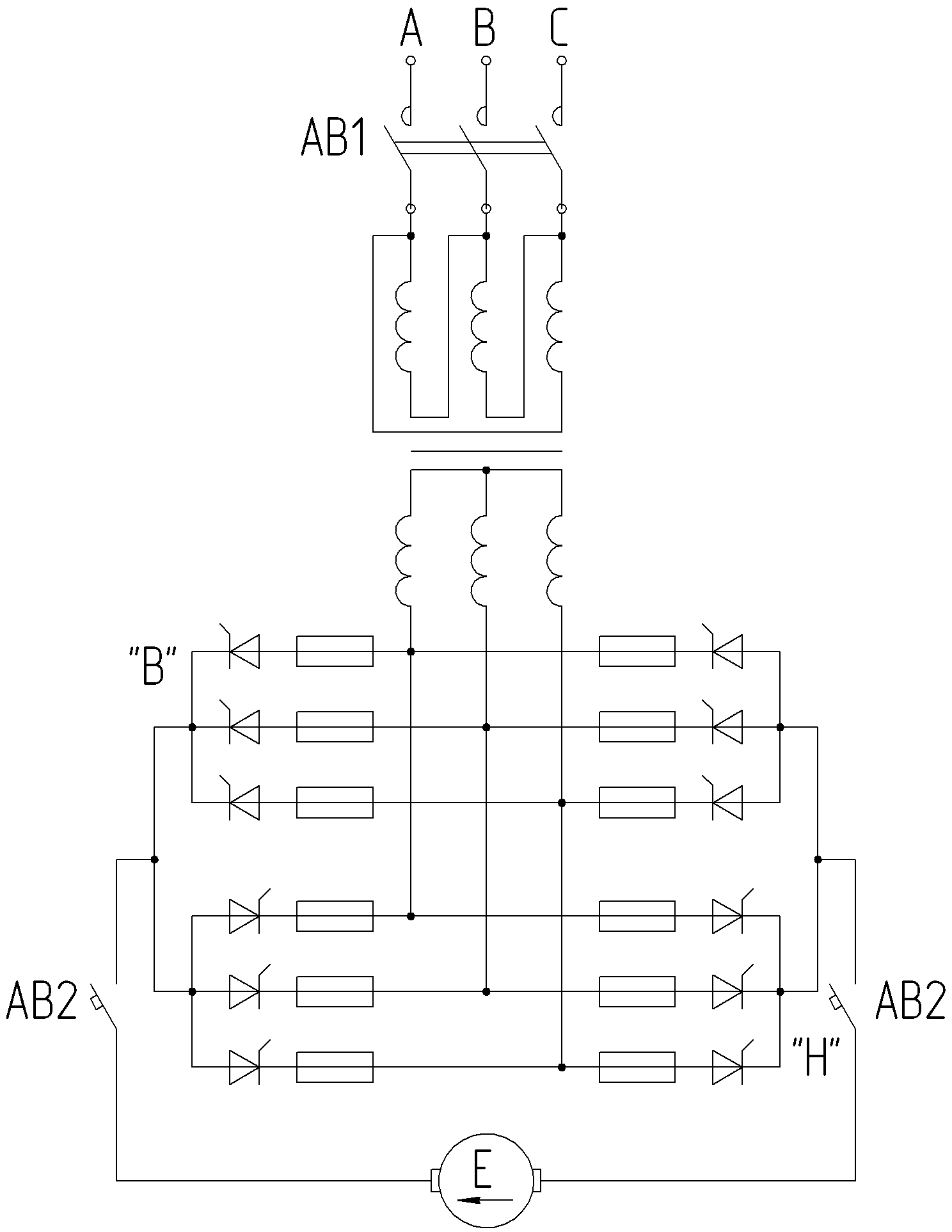

Рис.
1.1. Принципиальная электрическая схема
системы ТП-Д

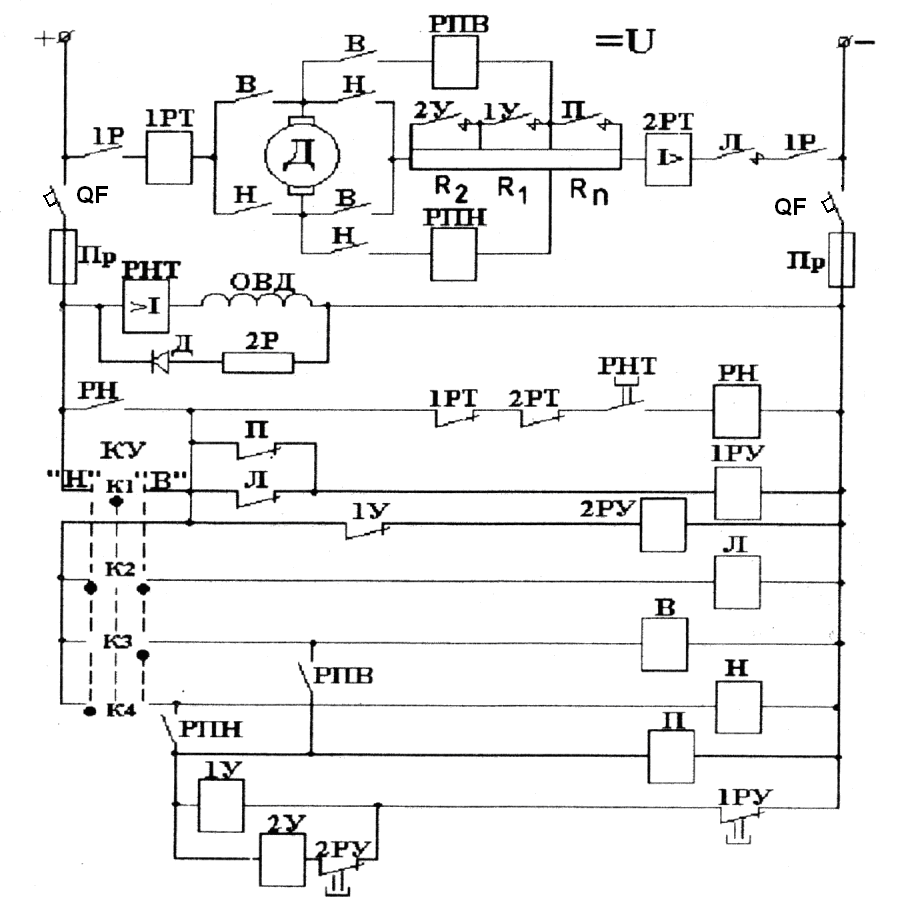

Рис.
1.2. Схема управления двигателем постоянного
тока с реверсом
