Лабораторная работа №2

ИССЛЕДОВАНИЕ ПРОИЗВОДСТВЕННОГО ОСВЕЩЕНИЯ

Преподаватель __Иванов В.К.__

Студент Козлов. Н.С. Группа ИКПИ-93

Номер по списку __11__ Вариант __11__

Санкт-Петербург

2022

Протокол измерения параметров естественного освещения

от «5»____Декабря____2022г.

1. Наименование объекта, предприятия (заявитель), адрес: просп. Большевиков, 22, корп. 1.

2. Место проведения измерений: кабинеты и комнаты преподавателей

3. Вид контроля: производственный.

4. Измерения проводились в присутствии представителя обследуемого объекта: инженер по охране труда, заведующий кафедрой.

5. Средства измерений: Люксметр-яркомер ТКА

6. Нормативно-техническая документация, в соответствии с которой проводились измерения и давалось заключение: СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».

7. Эскиз помещения.

8. Результаты измерений (исходных данных) и расчетов

№ п/п	Вариант задания	Номера точек замера освещенности			Еизм, лк
11	11	1	ЕВН1	600
		2	ЕВН2	420
		3	ЕВН3	110
		4	ЕВН4	25
		5	ЕВН5	10
		6	Наружный замер ЕН	1680

Фамилия и подпись проводившего исследования Козлов Н.С.

Руководитель Иванов В.К.

Лабораторная работа 2

ИССЛЕДОВАНИЕ ПРОИЗВОДСТВЕННОГО ОСВЕЩЕНИЯ

Цель работы

Изучение нормативно-технических требований и принципов нормирования естественного освещения; получение практических навыков экспериментальной оценки качества освещения.

Описания оборудования

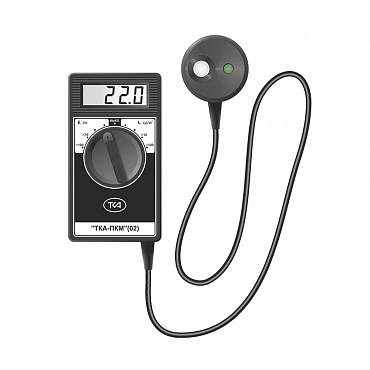

Люксметр яркомер ТКА-ПКМ (02) предназначен для измерения яркости протяжённых самосветящихся объектов накладным методом и освещённости в видимой области спектра (380 ÷ 760) нм. Используется для измерения уровня освещенности в помещениях, а также яркости источников света. Его достаточно успешно применяют для исследований в лабораториях и научно-исследовательских центрах, для государственной проверки рабочих мест в крупных организациях и на предприятиях, а также в компьютерных классах в школах и IT-компаниях.

Фото:

Основные технические характеристики

Диапазон измерений	От 10 до 200000 лк
Основная погрешность на основных пределах	± 8.0%
Основная погрешность на дополнительных пределах	± 3.0%.
Изменение показаний вследствие:	изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С
Условия эксплуатации	от -30° С до +60° С.. Относительная влажность воздуха до 98 % Атмосферное давление от 80 до 110 кПа

Области применения прибора:

• Промышленные предприятия и организации (службы охраны труда и техники безопасности, службы главного энергетика),

• учебные заведения,

• научные центры, музеи, библиотеки и архивы,

• предприятия транспорта и связи,

• центры метрологии и сертификации,

• медицинские учреждения,

• центры Госсанэпиднадзора,

• сельское хозяйство и многие другие.

Сводная таблица замеров и расчетов

№ п/п	Вариант задания	Номера точек замера освещенности		Еизм, лк	К1	К2	Ефакт, лк	КЕОфакт, %	енI, %	Коэффициент светового климата, m	ен по формуле (4.1), %
11	11	1	ЕВН1	600	1	0,8	480	35.7	1.0	1.1	1.1
		2	ЕВН2	420	1	0,8	336	25
		3	ЕВН3	110	1	0,8	88	6.5
		4	ЕВН4	25	1	0,8	20	1.4
		5	ЕВН5	10	1	0,8	8	0.6
		6	Наружный замер ЕН	1680	1	0,8	1344	100

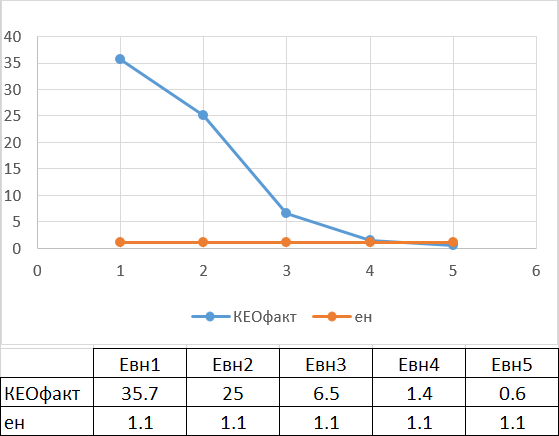

График зависимости КЕО_факт от расстояния в м от окна, либо от номера точки замера

Основные выводы по лабораторной работе и предложения

Вывод: помещение не соответствует нормам СанПиН, т.к. фактическое освещение в точке Е_вн5  ниже нормативного е_н.

Предложения:

1. Установка дополнительных искусственных источников света для рабочих мест, отдалённых от источников естественного света (окна).

2. Косметический ремонт помещения с использованием светлых отделочных материалов.

3. Создать условия равномерного освещения в кабинетах.

4. По возможности расположить рабочие места ближе к зоне с достаточным естественным освещением.

Ответы на контрольные вопросы

1. Светотехнические величины, единицы их измерения.

Ответ: Освещение характеризуется количественными и качественными показателями. К количественным показателям относятся:

• Световой поток. Характеризует мощность видимого излучения по её воздействию на глаз человека в специальных единицах – люменах [Лм].

• Освещённость. Это поверхностная плотность светового потока, падающего на площадку заданной величины. Единица освещённости – люкс [Лк].

• Сила света. Это пространственная плотность светового потока, ограниченная телесным углом. Единица измерения силы света – кандела [кд]

• Яркость. Для матовых (диффузных или равноярких) поверхностей эта величина пропорциональна поверхностной плотности отраженного или излучаемого этой поверхностью светового потока. В более общем виде она равна отношению силы света в направлении точки наблюдения к видимой из этой точки площади светящей поверхности (проекции). Единица яркости – кд/м2.

Для качественной оценки условий зрительной работы используют следующие показатели.

• Фон. это поверхность, на которой происходит различение объекта. Фон характеризуется способностью поверхности отражать падающий на нее световой поток. Фон характеризуют коэффициентом отражения ρ, который определяется как отношение отраженного от поверхности светового потока Ф_отр к падающему на нее световому потоку Ф_пад, ρ = Ф_отр/Ф_пад.

• Контраст объекта с фоном (к). Характеризуется соотношением яркостей рассматриваемого объекта (точки, линии, знака, пятна, трещины, риски или других элементов) и фона; к = (L_об–L_ф)/L_об.

• Коэффициент пульсации освещенности (к_Е). Это критерий глубины колебаний освещенности в результате изменения во времени светового потока к_Е = 100(Е_max – E_min)/(2E_ср), где Е_mах, E_min, E_cp – максимальное, минимальное и среднее значения освещенности за период колебаний; для газоразрядных ламп к_Е = 25...65 %, для обычных ламп накаливания к_Е = 7 %, для галогенных ламп накаливания к_Е = 1 %.

• Видимость (V). Характеризует способность глаза воспринимать объект. Она зависит от освещенности, размера объекта, его яркости, контраста объекта с фоном, длительности экспозиции. Видимость определяется как V = к/к_пор, где к_пор – пороговый или наименьший различимый глазом контраст, при небольшом уменьшении которого объект становится неразличимым на этом фоне.

• Показатель ослепленности (Р₀). Критерий оценки слепящего действия, создаваемого осветительной установкой: Р₀ = 1000(V₁/V₂–1), где V₁ и V₂ – видимость объекта различения соответственно при экранировании и наличии ярких источников света в поле зрения. Экранирование источников света осуществляется с помощью щитков, козырьков и т. п.

2. Системы естественного освещения

Ответ: Естественное освещение. Рабочее помещение освещается только светом неба (прямым или отраженным). Естественное освещение классифицируют на следующие виды:

• верхнее (здание освещается через проемы, имеющиеся на участках перепада высоты строения);

• боковое (свет проникает через проемы в наружных стенах);

• комбинированное (сочетание первых двух типов).

Основным фактором, препятствующим широкому применению естественного освещения, является его непостоянство.

3. Величина, используемая для количественной оценки естественного освещения.

Ответ: Для количественной оценки условий естественного освещения помещений используется относительная величина – коэффициент естественной освещенности (КЕО).

КЕО — отношение естественной освещенности, создавае¬мой в некоторой точке заданной плоскости внутри помещения светом неба (непо¬средственным или после отражений), к одновременному значению наружной гори¬зонтальной освещенности, создаваемой светом полностью открытого небосвода, выраженное в %:

где

Евн – освещенность внутри помещения

Ен – наружная освещенность.

4. Нормирование естественного освещения: нормируемые величины, факторы, определяющие их значения.

Ответ: Нормированное значение КЕО: е_н = е_н^Im,

где е_н^I – коэффициент естественной освещенности для 1-й группы административных районов, определяемый в зависимости от характеристики зрительной работы и системы освещения;

m – коэффициент светового климата, определяемый в зависимости от района расположения здания на территории страны и от ориентации здания относительно сторон света.

5. В каких точках нормируется КЕО для бокового, верхнего и комбинированного освещения?

Ответ:

• При одностороннем боковом естественном освещении нормируется минимальное значение КЕО в точке, расположенной на расстоянии 1 м от стены, наиболее удаленной от световых проемов, на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола);

• При двустороннем боковом освещении нормируется минимальное значение КЕО в точке посередине помещения на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола);

• При верхнем или верхнем и боковом естественном освещении нормируется среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола).

Существенное значение имеет то, в каком поясе светового климата размещается помещение, так как естественное освещение зависит от числа солнечных дней в году, а также от устойчивости снежного покрова.
