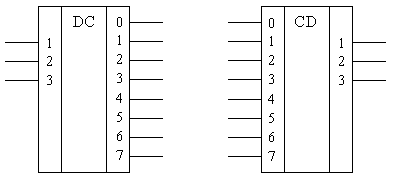

Вопрос 4. Условное обозначение, назначение, работа дешифраторов.

Д ешифраторы. Это комбинационные схемы с несколькими входами и выходами, преобразующие код, подаваемый на входы в сигнал на одном из выходов. На одном выходе дешифратора появляется логическая единица, а на остальных — логические нули, когда на входных шинах устанавливается двоичный код определённого числа или символа, то есть дешифратор расшифровывает число в двоичном, троичном или k-ичном коде, представляя его логической единицей на определённом выходе. Число входов дешифратора равно количеству разрядов поступающих двоичных, троичных или k-ичных чисел. Число выходов равно полному количеству различных чисел этой разрядности.

Сигнал на выходе дешифратора можно вычислить по формуле Y=C*2²+B*2¹+A*2⁰.

Число выходов дешифратора равно 2ⁿ, где n – число входов.

Вопрос 5. Условное обозначение, назначение, работа мультиплексоров.

M ультиплексор — устройство, имеющее несколько сигнальных входов, один или более управляющих входов и один выход. Мультиплексор позволяет передавать сигнал с одного из входов на выход; при этом выбор желаемого входа осуществляется подачей соответствующей комбинации управляющих сигналов.

Мультиплексоры обозначают сочетанием MUX (от англ. multiplexer), а также MS (от англ. multiplexer selector).

Мультиплексоры могут использоваться в делителях частоты, триггерных устройствах, сдвигающих устройствах и др. Мультиплексоры часто используют для преобразования параллельного двоичного кода в последовательный. Для такого преобразования достаточно подать на информационные входы мультиплексора параллельный двоичный код, а сигналы на адресные входы подавать в такой последовательности, чтобы к выходу поочередно подключались входы, начиная с первого и заканчивая последним.

Мультиплексор имеет управляющие входы (A,B,C и.т.д) и информационные выходы (D).

Вопрос 6. Назначение входа синхронизации.

С - вход синхронизации для точного задания моментов переключения состояний триггера;

Синхронные триггеры реагируют на информационные сигналы только при наличии соответствующего сигнала на так называемом входе синхронизации С (от англ. clock). Этот вход также обозначают термином «такт». Такие информационные сигналы называют синхронными. Синхронные триггеры в свою очередь подразделяют на триггеры со статическим и с динамическим управлением по входу синхронизации С.

Вопрос 7. Условное обозначение, назначение, работа шифраторов.

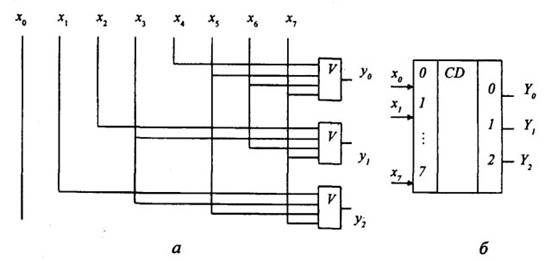

Ш ифратор (кодер) —выполняет преобразование позиционного n-разрядного кода в m-разрядный двоичный, троичный или k-ичный код.

Двоичный шифратор выполняет логическую функцию преобразования унитарного n-ичного однозначного кода в двоичный. При подаче сигнала на один из n входов (обязательно на один, не более) на выходе появляется двоичный код номера активного входа.

Шифраторы применяются в устройствах, преобразующих один вид кода в другой.

Шифраторы – устройства выполняющие обратное действие дешифраторов.

Вопрос 8. Условное обозначение, назначение, работа демультиплексоров.

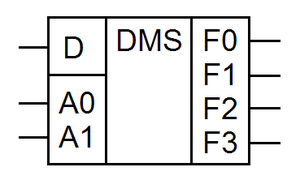

Д емультиплексор — это логическое устройство, предназначенное для переключения сигнала с одного информационного входа на один из информационных выходов. Таким образом, демультиплексор в функциональном отношении противоположен мультиплексору. На схемах демультиплексоры обозначают через DMX или DMS.

Функции демультиплексоров сходны с функциями дешифраторов. Дешифратор можно рассматривать как демультиплексор, у которого информационный вход поддерживает напряжение выходов в активном состоянии, а адресные входы выполняют роль входов дешифратора.
