МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра МНЭ

ИДЗ №3

по дисциплине «Методы анализа структур электроники и микросистемной техники»

Тема: ПРОВЕДЕНИЕ АНАЛИЗА МЕТОДОМ РФЭС И МОДЕЛИРОВАНИЕ СПЕКТРА ВЫДАННОГО ОБРАЗЦА

Вариант 31

Студентка гр. 9282

Зикратова А. А.

Преподаватель

Андреева Н. В.

Санкт-Петербург

2023

Цель работы: проведение анализа методом РФЭС и моделирование спектра TiIn0,94Yb0,06Te2.

Моделирование спектра образца

Пусть E0 = AlKα = Eсв(AlK) – Eсв(AlL3) = 1560 – 73 = 1487 эВ – наиболее часто применяющееся рентгеновское излучение (анод из Al); Eфэ < 2 кэВ для линий моделируемого спектра.

1) Качественный спектр TlIn0,94Yb0,06Te2

Eфэ(XM1) = AlKα - Eсв(XM1)

Eфэ(XN4) = AlKα - Eсв(XN4)

Пример расчёта:

Eфэ(InM2) = AlKα - Eсв(InM2) = 1487– 702 = 785 эВ

Eфэ(TeM3) = AlKα - Eсв(TeM3) = 1487 – 819 = 668 эВ

Eфэ(YbN4) = AlKα - Eсв(YbN4) = 1487 – 197 = 1290 эВ

Eфэ(TlN7) = AlKα - Eсв(TlN7) = 1487 – 118 = 1369 эВ

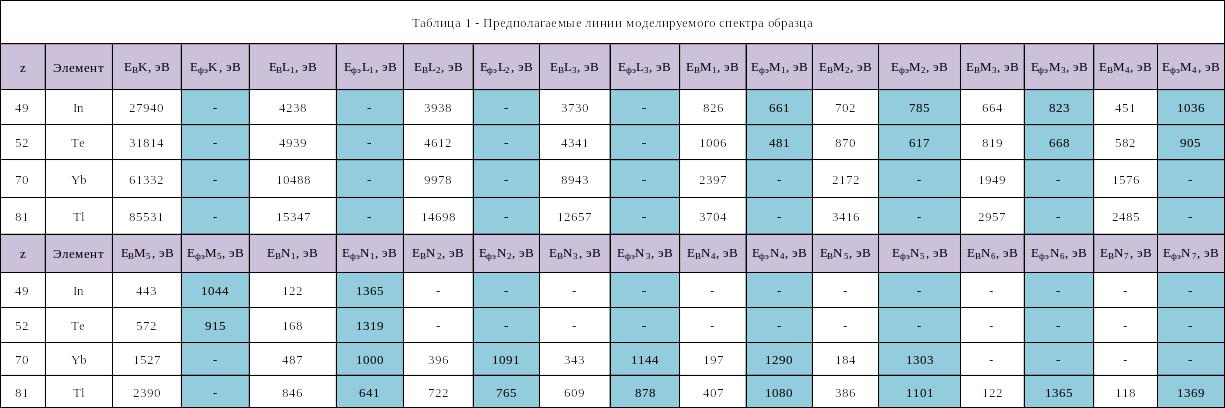

Энергии фотоэлектронов элементов для различных линий спектра сведены в таблицу 1:

Из таблицы 1 видно, что энергии фотоэлектронов Eфэ(InN1) и Eфэ(TlN6) совпадают → эти линии не будут отражены в количественном спектре образца.

В результате получен качественный спектр излучения образца:

Рис. 1 – Качественный спектр излучения образца при РФЭС

2) Количественный спектр TlIn0,94Yb0,06Te2

Расчёт атомных процентов (долей) – из ИДЗ №2:

= = = 0,25

= = = 0,235

= = = 0,015

= = = 0,5

Пример расчёта поперечных сечений фотоэффекта:

σph(N1Yb) = * = * ≈ 3,08*10-4 А2

σph(M4Te) = * = * ≈ 4,8*10-4 А2

Расчёт средней концентрации валентных электронов для TlIn0,94Yb0,06Te2 для расчёта частоты плазмона:

ne(In) = = * 3 ≈ 1,15*1023 эл/см3

ne(Te) = = * 6 ≈ 1,76*1023 эл/см3

ne(Yb) = = * 2 ≈ 4,85*1022 эл/см3

ne(Tl) = = * 3 ≈ 1,049*1023 эл/см3

nср = 0,25* ne(Tl) + 0,235* ne(In) + 0,015* ne(Yb) + 0,5* ne(Te) = 0,25* 1,049*1023 + 0,235* 1,15*1023 + 0,015* 4,85*1022 + 0,5* 1,76*1023 ≈ 1,42*1023 эл/см3 = 1,42*1029 эл/м3

Потери энергии фотоэлектронов в твёрдом теле связаны с ионизационными потерями и возбуждением плазмона.

Расчёт частоты и энергии плазмона (для оценки потери энергии фотоэлектрона на возбуждение плазмона):

ωp = = ≈ 2,13*1016 с-1

h ωp = 6,6*10-16*2,13*1016 ≈ 14,02 эВ

Для расчёта интенсивности излучения каждой линии спектра

По пути на выход из материала образца фотоэлектрон (Eфэ(InM1) = 661 эВ) может провзаимодействовать с электронами с: InM4, InM5, InN1, TeM4, TeM5, TeN1, YbN1,YbN2, YbN3, YbN4, YbN5, TlN3, TlN4, TlN5, TlN6, TlN7.

Пример расчёта (для таблицы 3) поперечных сечений ударной ионизации, количества электронов, интенсивности, длины свободных пробегов, определяемые плазмонными и ионизационными потерями:

σ(InM4) = = ≈ 2,18*10-3 2

σ(YbN4) = = ≈ 5*10-3 2

n(M4) = 2*g(M4) + 1 = 2*1,5 + 1 = 4, n(N4) = 2*g(N4) + 1 = 2*1,5 + 1 = 4

= N(In)* n(M4)* σ(InM4) = 0,235*4*2,18*10-3 ≈ 2,05*10-3 -1

= N(Yb)* n(N4)* σ(YbN4) = 0,015*4*5*10-3 ≈ 3*10-4 -1

= + + … + + … + = 2,05*10-3 + 2,09*10-3 + … + 3*10-4 + … + 4,17*10-3 ≈ 4,18*10-2 -1

= *ln( ) = *ln( ) = *ln( ) ≈ 1,04*10-1 -1

= = ≈ 6,83

Y(InM1) = N(In)* σph(InM1)* = 0,235*1,15*10-3*6,83 ≈ 1,85*10-3

По пути на выход из материала образца фотоэлектрон (Eфэ(InM2) = 785 эВ – таблица 4) может провзаимодействовать с электронами с: InM2, InM3, InM4, InM5, InN1, TeM4, TeM5, TeN1, YbN1,YbN2, YbN3, YbN4, YbN5, TlN2, TlN3, TlN4, TlN5, TlN6, TlN7.

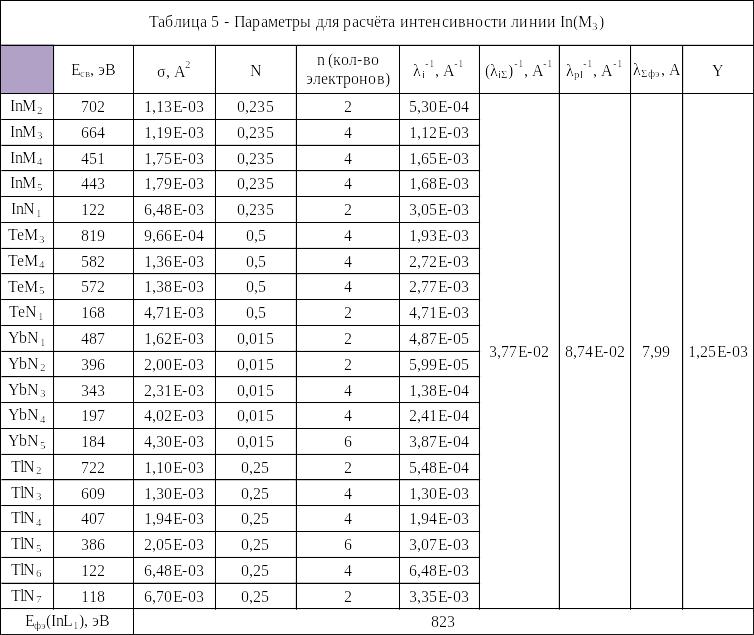

Средняя длина свободного пробега, определяемая плазмонными механизмами потерь энергии (для фотоэлектрона In с подуровня M2 и M3), интенсивности (таблицы 4, 5):

= *ln( ) = *ln( ) = *ln( ) ≈ 9,09*10-2 -1

= *ln( ) = *ln( ) = *ln( ) ≈ 8,74*10-2 -1

= = ≈ 7,79

= = ≈ 7,99

Y(InM2) = N(In)* σph(InM2)* = 0,235*7,67*10-4*7,79 ≈ 1,4*10-3

Y(InM3) = N(In)* σph(InM3)* = 0,235*6,68*10-4*7,99 ≈ 1,25*10-3

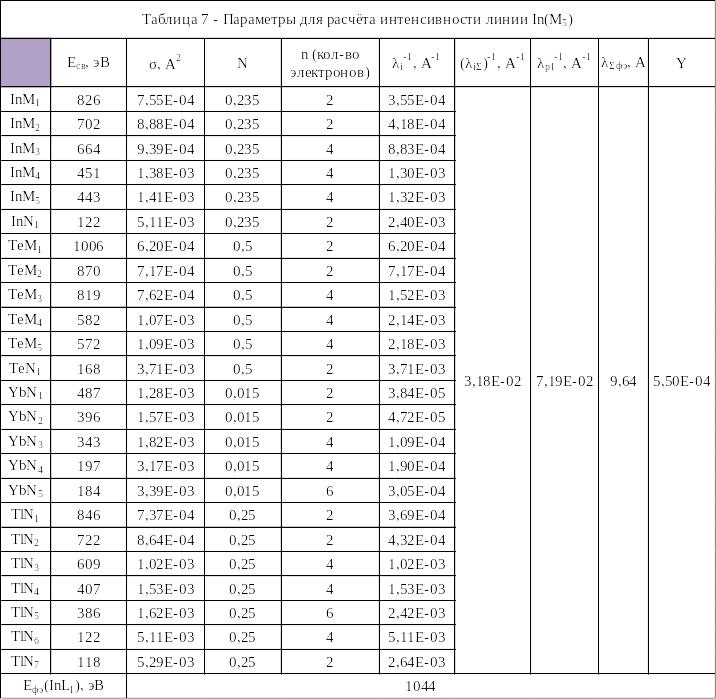

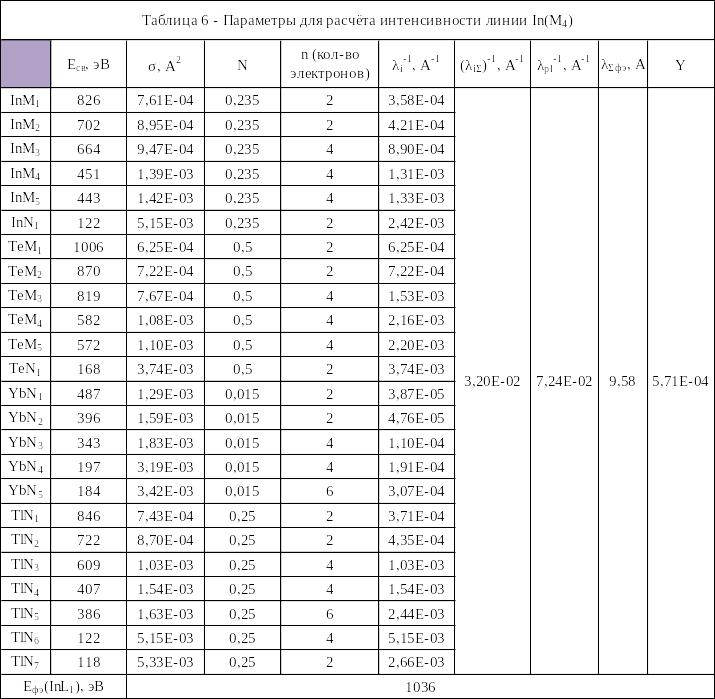

Средняя длина свободного пробега, определяемая плазмонными механизмами потерь энергии (для фотоэлектрона In с подуровня M4 и M5), интенсивности (таблицы 6, 7):

= *ln( ) = *ln( ) = *ln( ) ≈ 7,24*10-2 -1

= *ln( ) = *ln( ) = *ln( ) ≈ 7,19*10-2 -1

= = ≈ 9,58

= = ≈ 9,64

Y(InM4) = N(In)* σph(InM4)* = 0,235*2,54*10-4*9,58 ≈ 5,71*10-4

Y(InM5) = N(In)* σph(InM5)* = 0,235*2,43*10-4*9,64 ≈ 5,5*10-4

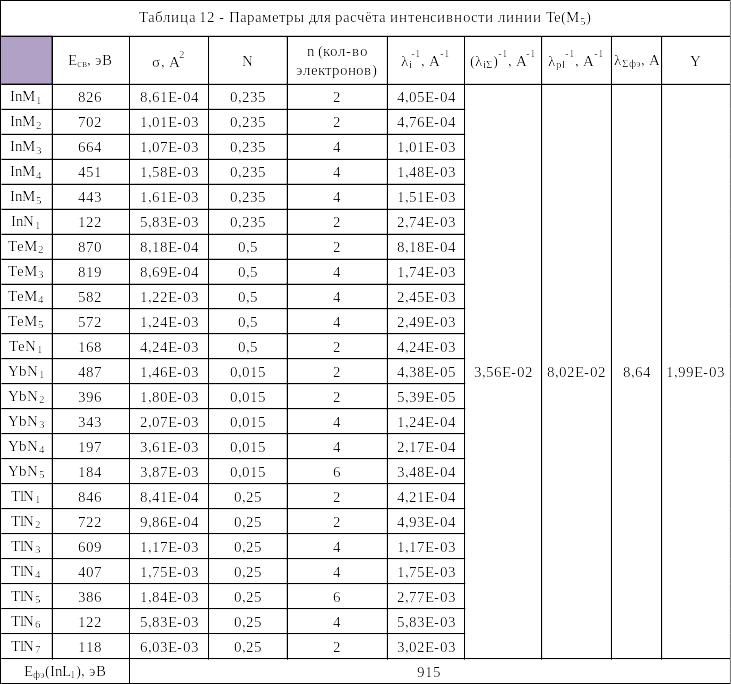

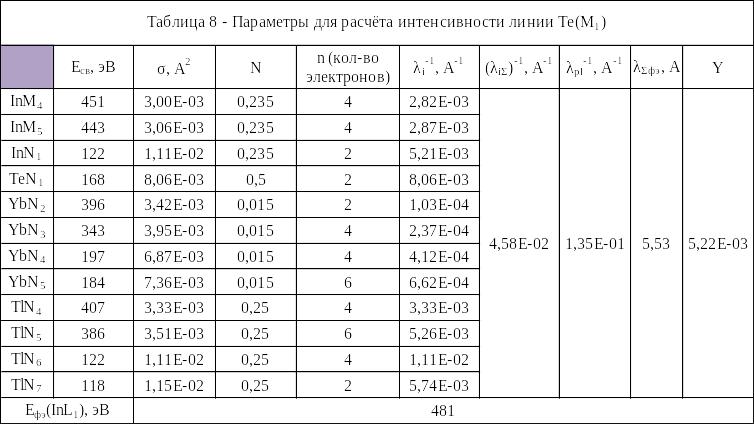

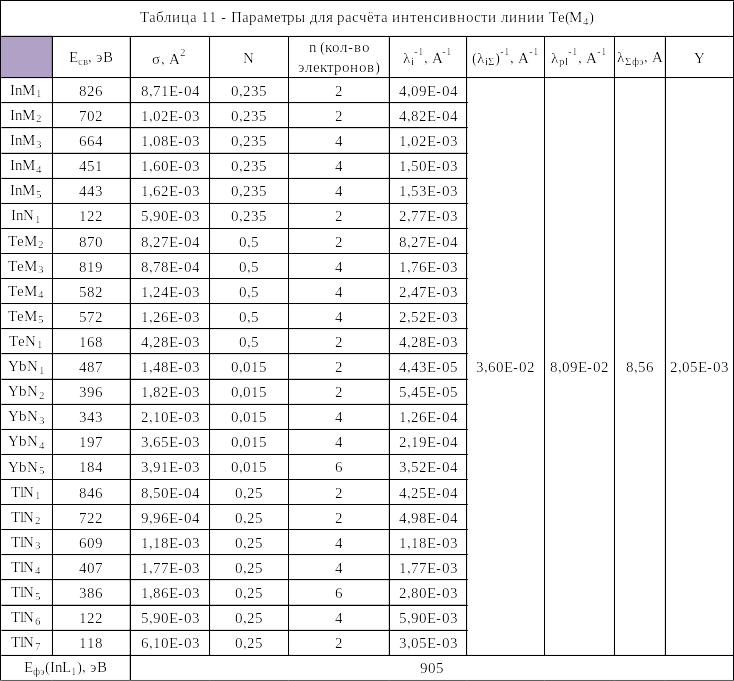

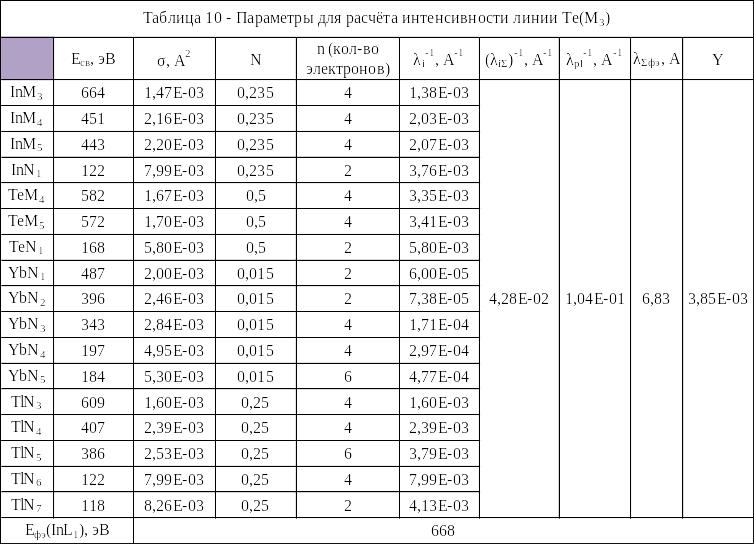

Подобным образом ведётся расчёт для линий TeM1, TeM2, TeM3, TeM4, TeM5, TeN1,

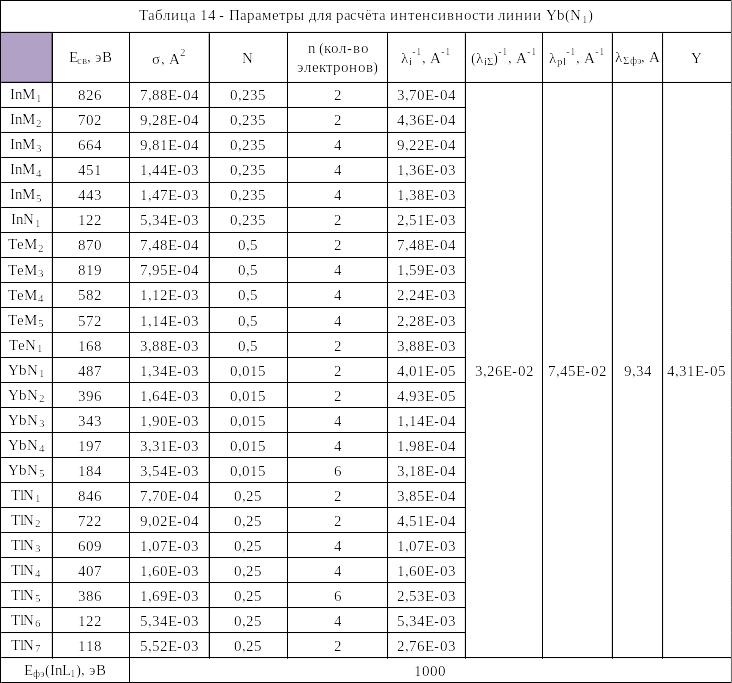

Средняя длина свободного пробега, определяемая плазмонными механизмами потерь энергии (для фотоэлектрона Yb с подуровня N1 и N2), интенсивности (таблицы 14, 15):

= *ln( ) = *ln( ) = *ln( ) ≈ 7,45*10-2 -1

= *ln( ) = *ln( ) = *ln( ) ≈ 6,94*10-2 -1

= = ≈ 9,34

= = ≈ 10,02

Y( ) = N(Yb)* σph( )* = 0,015*2,54*10-4*9,34 ≈ 3,08*10-4

Y( ) = N(Yb)* σph( )* = 0,015*2,43*10-4*10,02 ≈ 1,83*10-4

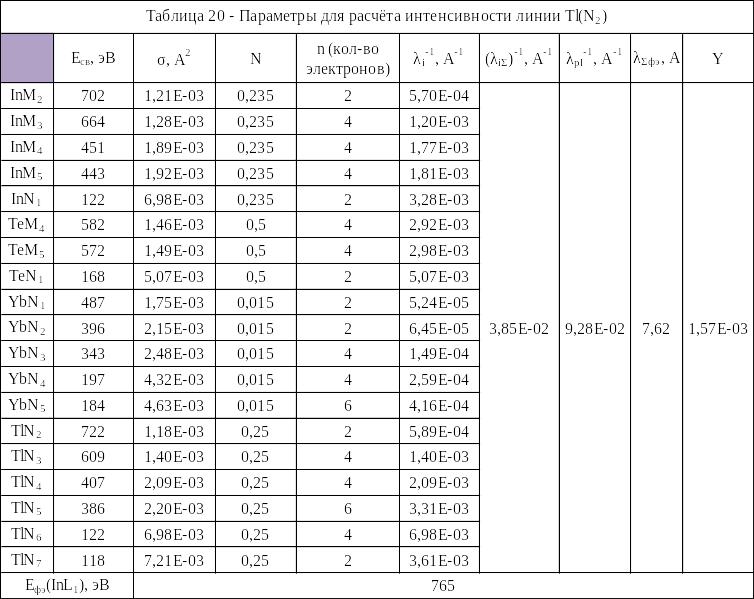

Средняя длина свободного пробега, определяемая плазмонными механизмами потерь энергии (для фотоэлектрона Tl с подуровня N2 и N3), интенсивности (таблицы 20, 21):

= *ln( ) = *ln( ) = *ln( ) ≈ 9,28*10-2 -1

= *ln( ) = *ln( ) = *ln( ) ≈ 8,29*10-2 -1

= = ≈ 7,62

= = ≈ 8,33

Y( ) = N(Tl)* σph( )* = 0,25*8,23*10-4*7,62 ≈ 1,57*10-3

Y( ) = N(Tl)* σph( )* = 0,25*5,38*10-4*8,33 ≈ 1,12*10-3

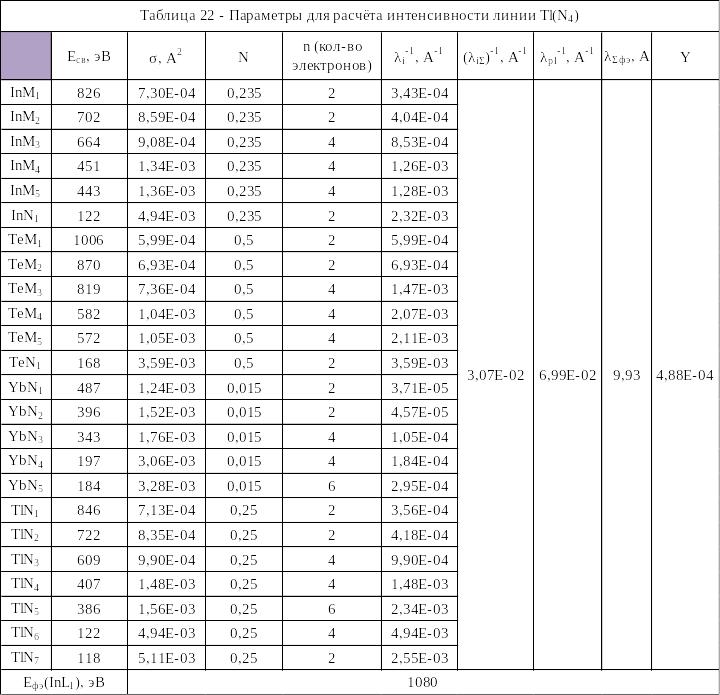

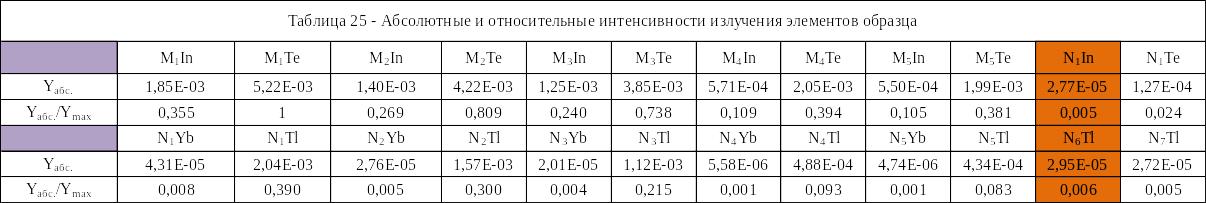

Из таблиц 3-24 интенсивности в абсолютных и относительных единицах сведены в таблицу 25:

В спектре излучения (рис. 2) отсутствуют линии N1In, N6Tl, т. к. они соответствуют одной и той же энергии и их отображение было бы некорректным в количественном спектре.

На основании расчётов для каждой линии ионизационных потерь, плазмонных потерь, интенсивности построен количественный спектр излучения образца при РФЭС:

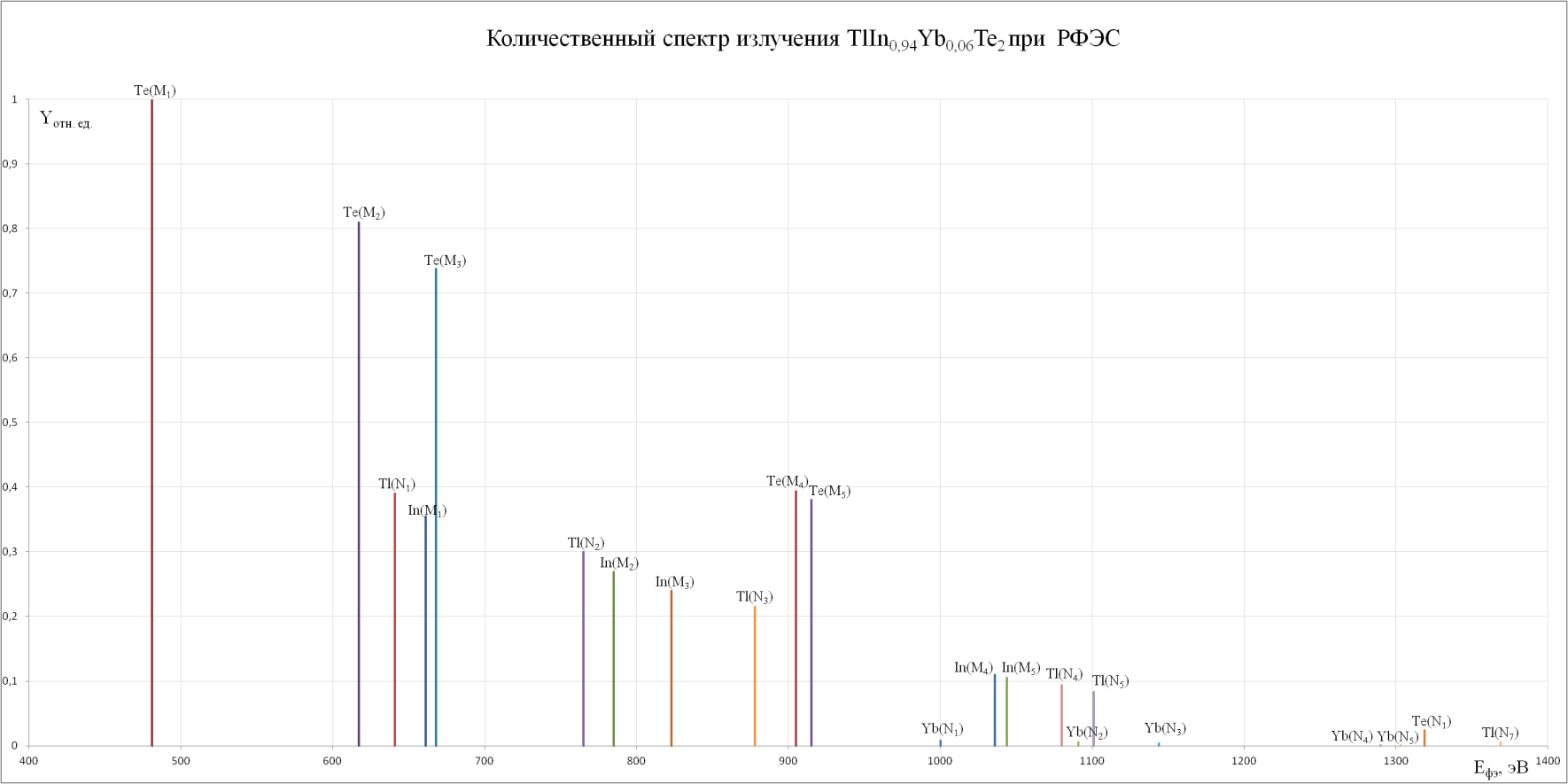

Рис. 2 – Количественный спектр излучения элементов образца для фотоэлектронов, образовавшихся в результате поглощения рентгеновского излучения AlKα

Вывод: в данной работе были смоделированы качественный и количественный спектры образца TlIn0,94Yb0,06Te2, полученные методом РФЭС, при котором поверхность образца подвергалась воздействию мягкого рентгеновского излучения (AlKα), в результате которого образовывались фотоэлектроны.
