2.Передача данных
Для передачи сообщений в компьютерных сетях используются различные типы каналов связи. В ЛВС в качестве передающей среды используются витая пара проводов, коаксиальный и оптоволоконный кабель.
Отдельное удаленное оборудование ЛВС (компьютеры, периферийное оборудование, другие сети) могут подключаться через модемы и линии связи (телефонные, радио, спутниковые).
Сервер и рабочие станции ЛВС могут быть соединены на основе топологии трех видов: шины, звезды или кольца.
Топология ЛВС - это геометрическая схема соединения узлов сети. Подробное описание применяемых для ЛВС топологий и их особенности можно найти в учебном пособии “Локальные вычислительные сети. Работа с базами данных коллективного пользования” [1], а также в литературе [5,6]. Выбор той или другой топологии определяется областью применения и размером конкретной ЛВС, расположением ее узлов. C топологией сети связаны методы доступа к узлам сети и выбор сетевого оборудования.
Для ЛВС были разработаны множество систем, включающих в себя аппаратные средства и протокол передачи данных. Эти системы поддерживает соответствующее сетевое программное обеспечение. Система доступа к cети (аппаратура и протокол) обеспечивает электронную магистраль для передачи данных, а сетевая операционная система - управление ресурсами всей системы и обработкой данных.
2.1.Классические топологии
Топология – это усреднённая геометрическая схема соединения узлов сети. Под структурой компьютерной сети будем понимать отображение, описание связей между ее элементами.
Общая шина
Узел 1
Узел 2
Узел n
У
Характеризуется использованием общего канала всеми устройствами. Основное преимущество – простота. Основной недостаток – необходимость организации очерёдности доступа к каналу. Наиболее популярной использование – технология Ethernet.
Кольцо.
Узел 1
Узел 2
Узел n
Узел 3
Пользователи канала могут быть объединены в кольцо одним каналом или независимыми каналами. Первый случай походит на общую шину. Разница в том, что из кольца необходимо удалять передаваемые данные. Наиболее популярное использование -технологии Токеn Ring. Требует управления доступа к каналу. Во втором случае кабельная система дороже, данные передаются, с ретрансляцией, зато станции могут обмениваться данными относительно независимо друг- от друга. Большое значение имеет наличие двух путей для передачи данных, что повышает производительность и надежность сети. Чаще всего используется при больших расстояниях между узлами, при использовании для их соединения выделенных каналов.

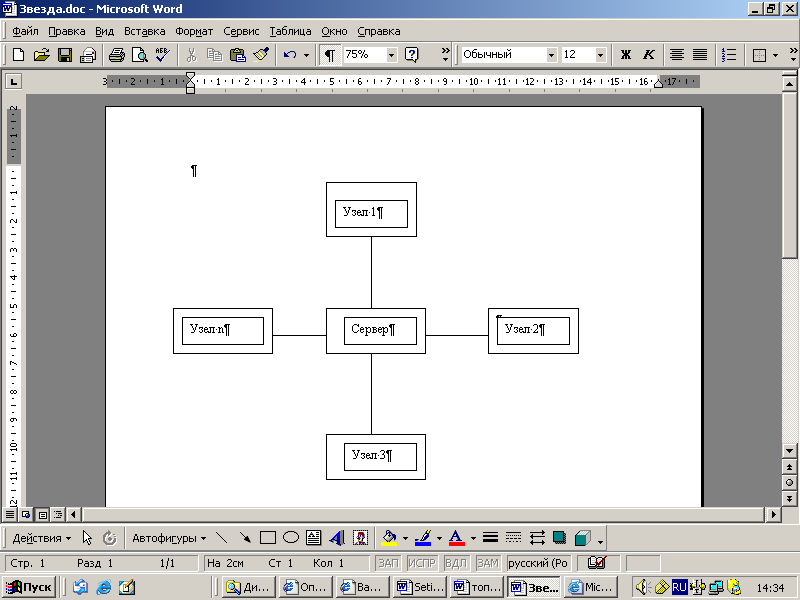

Звезда
Является в то же время элементом иерархической структуры. Отличается относительно высокой стоимостью кабельной системы. Особенно, если узлы находятся на больших расстояниях. Позволяет сосредоточить в одном месте все проблемы по передаче данных, по адресации. Является основой для построения структурированных кабельных систем, широковещательных радиосетей, радио сот.
