22. Структурная схема пакета.

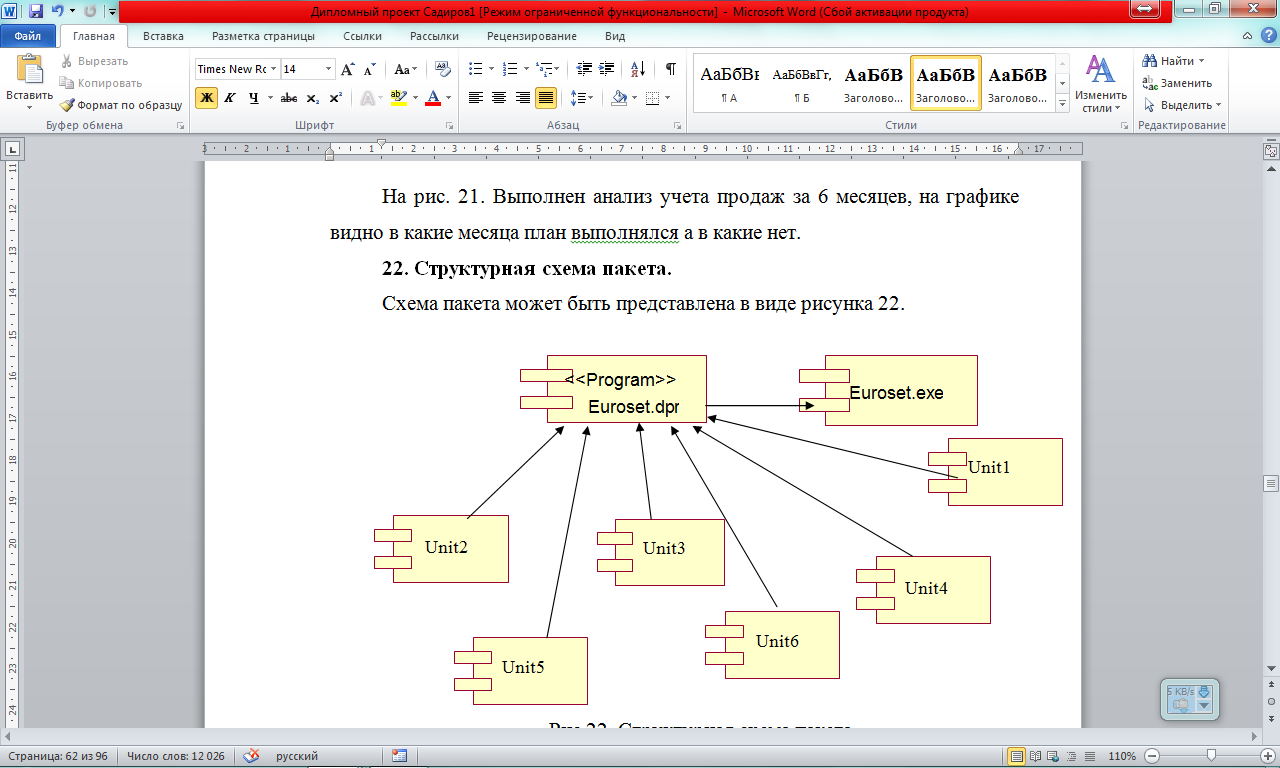

Схема пакета может быть представлена в виде рис.19.

Рис.19. Структурная схема пакета

Как видно из рис.19., программные модули Unit1, Unit2, Unit3, Unit4, Unit5, Unit6, составляют целостный проект Euroset. Каждый unit (модуль) состоит из описания рабочих форм, процедур и функций, тела программы. В совокупности данные модули управляются и имеют зависимость от проекта системы. Проект позволяет сохранять целостность всего проекта, т.е. содержит в себе информацию о включённых в него модулей, управляет работой данных модулей, обеспечивает их взаимодействие. Для того, чтобы пользователь имел возможность использовать программу в операционной среде Windows, проект необходимо скомпилировать (т.е. создать запускной файл (Euroset.exe). При создании exe-файла проект будет представлять собой слияние всех модулей и проекта программы. Это обеспечивает удобную работу пользователя (т.е. запуск одного файла вместо нескольких), при этом нет необходимости в повторном компилировании проекта, что занимает много времени и, при отсутствии соответствующего программного обеспечения, приводит к появлению ошибок использования проекта.

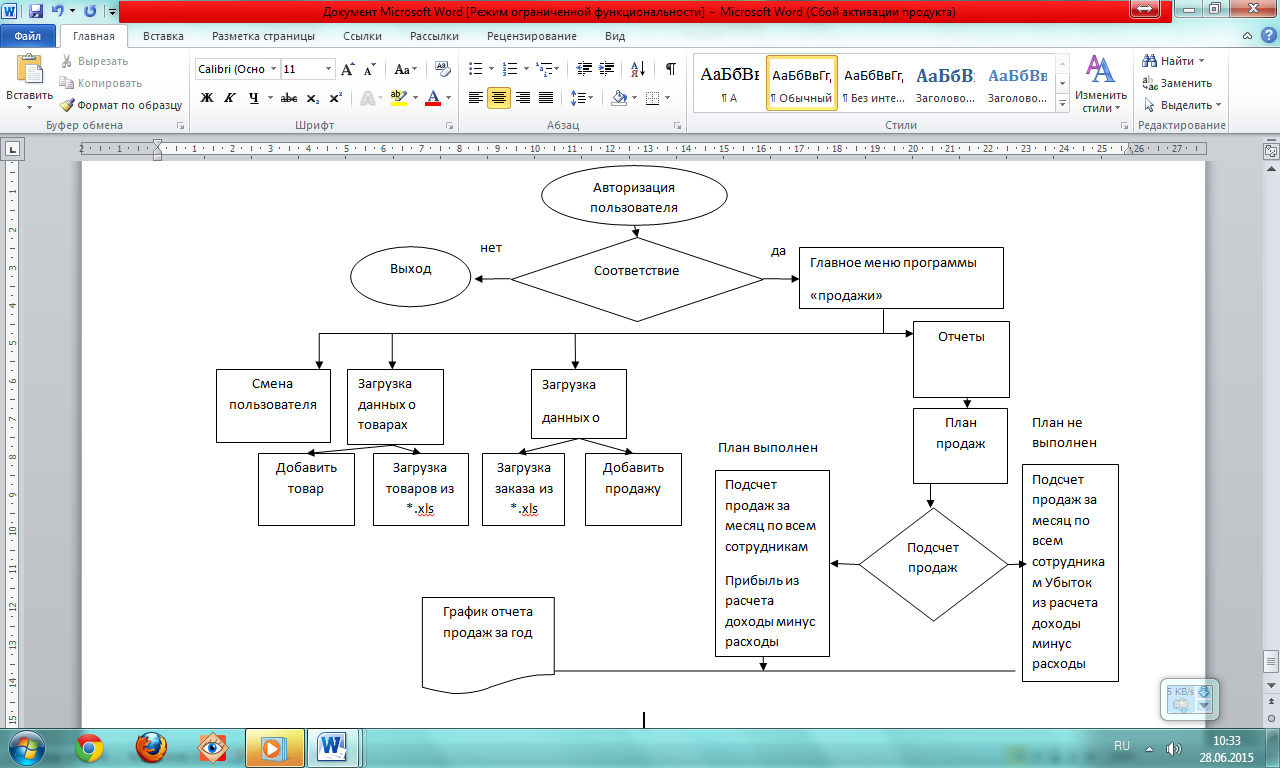

Далее рассмотрим дерево вызова процедур и программ, необходимых для работы системы (рис.20).

Р ис.20. Дерево вызова процедур и программ

2.5 Экономическое обоснование проекта

2.5.1 Расчет единовременных затрат на разработку и внедрение аис

Единовременные затраты на разработку и внедрение ИС можно рассчитать, по следующей формуле:

(1)

где ЗПр - заработная плата разработчику по трудовому соглашению, руб.;

Осн - отчисления на социальные нужды от заработной платы разработчику, руб,:

Зэвм - затраты, связанные с эксплуатацией ЭВМ, руб.;

Зрм - затраты на расходные материалы, руб.;

Зис - затраты на приобретение инструментальных средств (Delphi 7.0), руб.

Слагаемое в формуле (1) представляют собой статьи сметы затрат на проектирование АИС.

Заработная плата разработчику может быть рассчитана по следующей формуле:

(2)

где МО - месячный оклад, который согласна выплачивать организация-заказчик разработчику АРМ, руб.;

Дм - количество рабочих дней в месяц, здесь Дм = 22 дня;

t_разр - длительность разработки, дни.

Длительность разработки включает все этапы создания системы и составляет 100 рабочих дней.

Положим месячный оклад разработчику системы равным 10000 рублей.

Тогда общая сумма выплат по трудовому соглашению между заказчиком и исполнителем составит:

Сумма отчислений в фонд социального страхования рассчитывается по формуле:

(3)

где k_сн - коэффициент отчислений на социальные нужды. В настоящее время производятся отчисления:

• в пенсионный фонд 28% от фонда заработной платы;

• в фонд социального страхования 4% от фонда заработной платы;

• в федеральный фонд обязательного медицинского страхования 0,2% от фонда заработной платы;

• в территориальный фонд обязательного медицинского страхования 3,4% от фонда заработной платы;

Таким образом, коэффициент отчислений на социальные нужды будет равен 0,356.

Определим величину отчислений на социальные нужды:

Осн = 45455*0,356 = 16182 (руб.)

Расчет затрат, связанных с эксплуатацией ЭВМ производиться по формуле:

(4)

где t_эвм - время работы на ЭВМ, затраченное на создание системы, ч. Оно включает как время на разработку и отладку программного обеспечения, так и время на подготовку документации, поскольку создание системы ведется с использованием вычислительной техники заказчика. Таким образом t_эвм = 100дн*8ч = 800 ч.

С_м-ч - себестоимость машино-часа работы ЭВМ;

Себестоимость машино-часа определяется по формуле:

(5)

где Зоп - затраты на заработную плату обслуживающего персонала с учетом всех отчислений, руб.;

А - годовая сумма амортизации, руб.:

Зэ - затраты на силовую электроэнергию, руб.;

Зр - затраты на ремонт и обслуживание оборудования в год.руб.;

Зн - накладные расходы, руб.;

Ф_д - действительный годовой фонд времени работы КСА, ч.

Расчет затрат на заработную плату обслуживающего персонала производиться по формуле:

(6)

где МООП - месячный оклад работника, обслуживающего парк ЭВМ,

руб.;

n_м - количество машин, обслуживаемых одним работником.

В ООО «Евросеть-Ретейл» обслуживанием парка ПК (45 шт.) занимаются 5 человек, ежемесячный оклад составляет 5700 рублей.

Таким образом, затраты на заработную плату обслуживающего персонала в год составят:

Годовая сумма амортизации рассчитывается по формуле:

(7)

где С_кса - стоимость ЭВМ и прочего оборудования, входящего в комплекс средств автоматизации, используемого при создании АИС, руб.;

Н_а - норма амортизации комплекса средств автоматизации.

Стоимость ЭВМ, включая стоимость принтера, примем равной 25 000 руб. Норма амортизации для электронных машин с программным управлением общего назначения равна 12,5%.

Таким образом, сумма годовой амортизации составит:

Затраты на электроэнергию в год З_э определяются следующим образом:

(8)

где W_у - установленная мощность, кВт;

С_э - стоимость силовой электроэнергии, руб./кВт;

Т_в - время, в течение года, когда комплекс средств автоматизации потребляет электроэнергию, ч.

Суммарная потребляемая мощность комплекса средств автоматизации, рассчитанная по данным, указанным в технической документации составляет 2,4 кВт/ч. Стоимость 1 кВт/ч для предприятий составляет 1,3 руб. Тогда затраты на электроэнергию в год составят:

Затраты на текущие ремонты и затраты на накладные расходы рассчитаем оценочно, считая, что их величины составляют 4 процента от первоначальной стоимости комплекса средств автоматизации. Таким образом,

Зр = 25 000*0,04=1000 руб.

Зн = 25 000*0,04=1000 руб.

Годовой фонд времени Ф_д устанавливается, исходя из номинального фонда времени и времени профилактики оборудования и ремонтов:

(9)

где S - продолжительность рабочего дня, ч.;

D - число рабочих дней в году, дн.;

Т_пр - время ремонтов и профилактики оборудования в год, ч.

Вычислим себестоимость машино-часа:

Определим теперь величину затрат, связанных с эксплуатацией ЭВМ.

Затраты на расходные материалы: 1) бумага (120 руб), 2) картридж для принтера 1200 рублей. Следовательно, затраты на материалы составят 1320 рублей.

Стоимость пакета BorlandDelphi 7.0 составляет 4 500 рублей.

Таким образом, затраты на разработку и внедрение ИС составят:

К = 45455+ 16182 + 11680 + 1320 + 4 500 = 79137 рублей.
