IX. Типы сверлильных станков

Станки сверлильной группы разделяются на универсальные, специализиро­ванные и специальные.

а) вертикально-сверлильные - служащие для обработки отверстия диаметром от 1 мм до 80 мм. Станки этой группы обладают большой универсальностью и, кро­ме того, сверление позволяют производить, зенкерование, развертывание, подрезку торцов (цекование), растачивание отверстий и нарезание резьбы метчиками. На ри­сунке 22 показан общий вид вертикально-сверлильного станка модели 2А135

Назначение станка. Станок предназначен для сверления, рассверливания, зенкерования и развертывания отверстий, а также для торцевания и нарезания резьб машинными метчиками в условиях индивидуального и серийного производства. На станке этой модели обрабатываются детали сравнительно небольшой массы и раз­меров.

Техническая характеристика станка

Наибольший диаметр сверления, мм35

Расстояние от оси шпинделя до лицевой стороны станины, мм300

Наибольшее расстояние от торца шпинделя до стола, мм750

Наибольший ход шпинделя, мм225

Пределы чисел оборотов шпинделя, об/мин68 - 1100

Мощность главного электродвигателя, кВт4,5

Основные узлы станка. А - стол; Б - шпиндельная бабка с коробкой подач и подъемным механизмом; В - коробка скоростей; Г - станина (колонна); Д - основа­ние станины.

Органы управления. 1 - рукоятка перемещения стола; 2 - штурвал для подье-ма и опускания шпинделя и для включения механической подачи.

Движения в станке. Движение резания - вращение шпинделя с режущим ин­струментом. Движение подачи - осевое перемещение шпинделя с режущим инстру­ментом. Вспомогательные движения - ручные перемещения стола и шпиндельной бабки в вертикальном направлении и быстрое ручное перемещение шпинделя вдоль его оси.

Принцип работы. Обрабатываемая деталь устанавливается на столе станка и закрепляется в машинных тисках или в специальных приспособлениях. Совмещение оси будущего отверстия с осью шпинделя осуществляется перемещением приспо­собления с обрабатываемой деталью на столе станка. Режущий инструмент в зави­симости от формы его хвостовика закрепляется в шпинделе станка при помощи па­трона или переходных втулок. В соответствии с высотой обрабатываемой детали и длиной режущего инструмента производится установка стола и шпиндельной бабки. Отверстия могут обрабатываться как ручным перемещением шпинделя, так и меха­нической подачей.

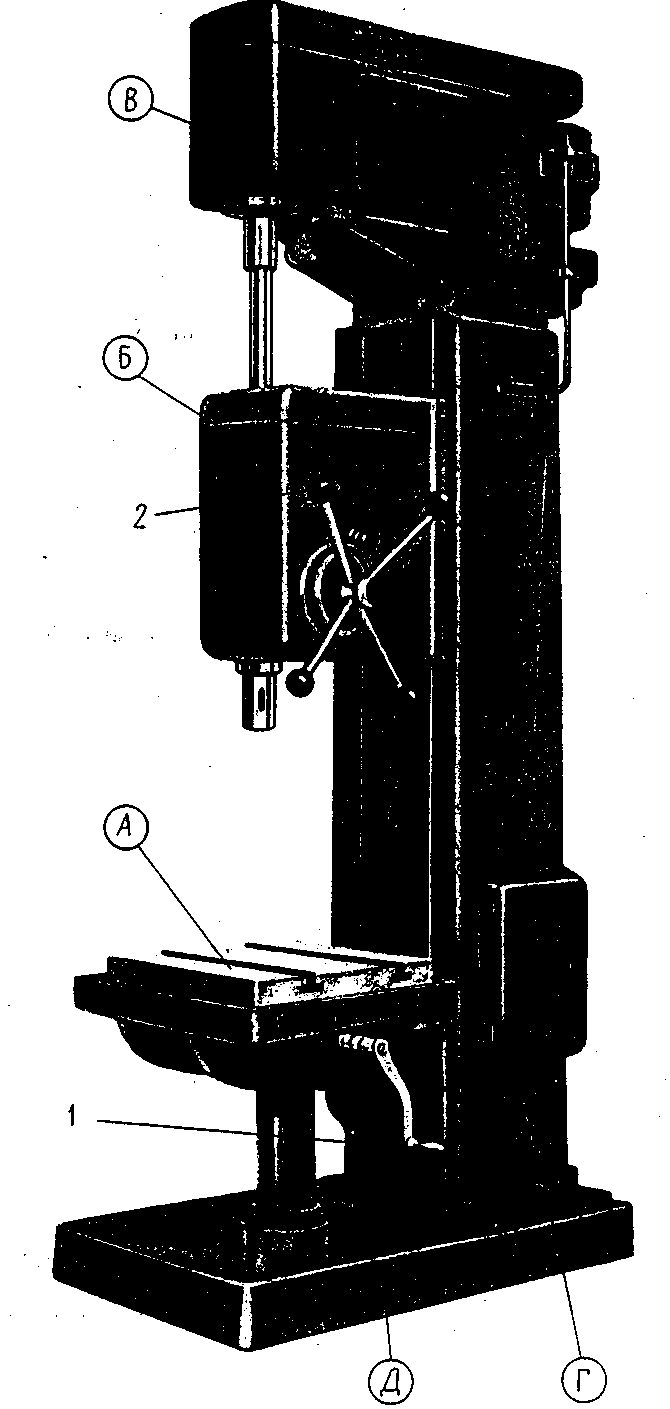

Рис. 22. Общий вид вертикально-сверлильного станка модели 2А135.

б) радиальносверлильные - служат для обработки отверстий в крупногабарит­ных тяжелых деталей без переустановки последней. Особенно удобно применять радиальносверлильные станки при сверлении нескольких отверстий в крупных де­талях. В таких случаях удобно передвигать не деталь по седлу станка, а шпиндель с закрепленным в нем инструментом. Для сверления и обработки наклонных отвер­стий применяются универсальные радиально-сверлильные станки. Эти станкидопускают поворот шпиндельной головки вместе со шпинделем относительно тра­версы под различными углами наклона. Кроме того, сама траверса со шпиндельной головкой может поворачиваться относительно горизонтальной оси. Это дает воз­можность устанавливать шпиндель с закрепленным в нем инструментом под любым углом в пространстве, следовательно и обрабатывать отверстия в любых направле­ниях.

На рисунке 23 показан общий вид радиально-сверлильного станка, его основ­ные узлы и органы управления.

Назначение станка. Станок предназначен для сверления, зенкерования и раз­вертывания отверстий и для нарезания резьб в изделиях крупных и средних разме­ров значительного веса в условиях индивидуального и серийного производства.

Техническая характеристика станка

Наибольший диаметр сверления, мм50

Вылет шпинделя, мм1500

Наибольший ход шпинделя, мм350

Пределы чисел оборотов шпинделя, об/мин55 - 1650

Мощность главного электродвигателя, кВт5,5

Основные узлы станка. А - основание; Б - неподвижная колонна; В - меха­низм зажима поворотной колонны; Г - полая поворотная колонна; Д - механизм подъема, опускания и зажима траверсы; Е - траверса; Ж - шпиндельная бабка с ко­робкой скоростей и коробкой подач; 3 - приставной стол.

Органы управления. 1 - рукоятка переключения коробки подач; 2 - рукоятка быстрого ручного перемещения шпинделя и включения автоматической подачи; 4 -маховичок ручного медленного перемещения шпинделя; 5 - маховичок ручного ра­диального перемещения шпиндельной бабки; 6 - маховичок переключения коробки скоростей; 7 - рукоятка включения и реверсирования главного электродвигателя.

Движения в станке. Движение резания - вращение шпинделя. Движение по­дачи - вертикальное осевое перемещение шпинделя. Вспомогательные движения:ручное горизонтальное перемещение шпиндельной бабки по траверсе; механическое вертикальное перемещение траверсы по поворотной колонне и зажим траверсы на поворотной колонне; ручной поворот траверсы с колонной и механическое закреп­ление поворотной колонны.

Принцип работы. Обрабатываемая деталь устанавливается на основании А станка или на приставном столе 3. Режущий инструмент укрепляется в шпинделе станка. Для совмещения оси инструмента с осью будущего отверстия шпиндельную бабку Ж необходимо вручную перемещать по направляющим траверсы Е, которая в свою очередь может быть повернута вместе с полой поворотной колонной Г.

Установка траверсы по высоте в зависимости от размера обрабатываемой де­тали обеспечивается перемещением траверсы относительно поворотной колонны.

Для сверления несквозных отверстий станок снабжен механизмом автомати­ческого останова подач.

Рис. 23 Радиально-сверлильный станок 2В56

Конструктивные особенности. Станок снабжен механизмом автоматического отключения подачи по достижении требуемой глубины сверления.

Подъем и опускание траверсы осуществляется самостоятельным электродви­гателем, приводящим в движение специальный механизм, находящийся в траверсе. Зажим траверсы на полой поворотной колонне происходит автоматически после прекращения подъема или опускания траверсы.

В общую группу сверлильных входят расточные станки. В зависимости от расположения шпинделя различают станки горизонтально-расточные и вертикаль­но-расточные. Основным типом расточных станков являются горизонтально-расточные.

Общий вид горизонтального расточного станка, а также его основные узлы, представлены на рисунке 24.

Эти станки применяются для выполнения различных расточных операций: сверления, зенкерования, развертывания, подрезания торцов, нарезания резьбы и фрезерования плоскостей. При обработке отверстий повышенной точности с особо точными межосевы­ми расстояниями или с особо точными расстояниями осей от базовых поверхностей (рис. 26) (до 0,001--0,005 мм) применяются координатно-расточные станки.

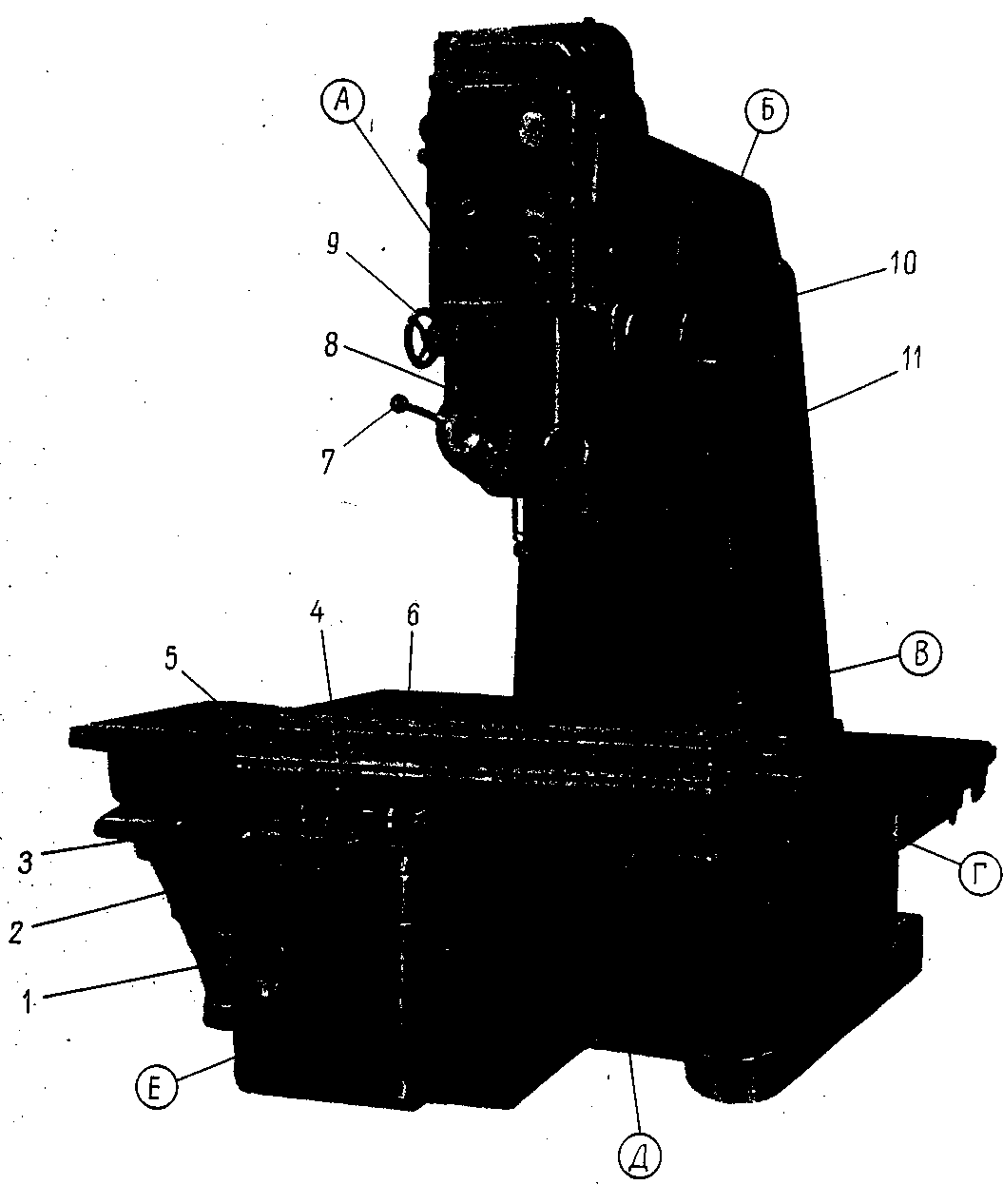

Рис. 25 Координатно-расточной станок 2450
