IV. Зенкеры, их назначение, виды и конструкция.

Зенкеры предназначаются для обработки цилиндрических отверстий: необработанных (литых и штампованных) и предварительно просверлен­ных с целью улучшения чистоты поверхности и повышения точности этихотверстий, а в ряде случаев и подготовки их к дальнейшему развертыва­нию. При обработке отверстий, полученных литьем, ковкой или штампов­кой, применяют зенкеры, а не сверла, т.к. при работе по корке они более устойчивы. Среднее значение припуска под зенкерование после сверления составляет примерно 0,5...3 мм на сторону.

По форме режущей части зенкер напоминает спиральное сверло, но в отличие от сверла он имеет не две, а три или четыре главные режущие кромки, расположенные на режущей части; кроме того, зенкер не имеет поперечной кромки. По сравнению со сверлом зенкер обладает повышен­ной жесткостью и благодаря наличию нескольких режущих лезвий имеет хорошую ориентировку относительно уже сделанного отверстия, поэтомуэтот тип инструмента применяют часто для исправления геометрии отвер­стия (получение цилиндричности).

Цилиндрический зенкер имеет следующие основные части ( см. рис.7):режущая (заборная) часть, несущая режущие кромки. Эта часть ин­струмента выполняет основную работу резания;калибрующая (направляющая) часть, имеющая узкие фаски и слу­жащая для направления зенкера в отверстии в процессе резания;хвостовик, служащий для закрепления зенкера в шпинделе станка.

Рис. 7. Элементы и части цилиндрического зенкера.

Рис. 8. Разновидности цельных зенкеров.

Для обработки цилиндрических поверхностей применяются цельные зенкеры: с прямыми канавками (рис.8,а), с винтовыми канавками (рис. 8,6), с напаянными твердосплавными пластинами (рис. 8,в). Эти три типа зенкеров можно использовать для обработки отверстий как ручным способом, так и с помощью металлорежущего оборудования. Зенкер, изображенный на рис. 8,г применяется только при обработке на станках (вследствие неразвитой направляющей части) и называется машинным

На рисунке 9 показаны различные виды насадных зенкеров, которые закреп­ляются на оправке станка и вручную не используются: с напаянными твердосплав­ными зубьями (рис.9,а), со вставными зубьями (рис. 9,6) и цельный (рис. 9, в.)

Для обработки входной или выходной части отверстия с целью снятия фаски или для изготовления углубления под головку болта, винта или заклепки использу­ется операция зенкования, которая выполняется зенковками (см. рис. 10).

а) б) в)

.

Рис. 9. Насадные зенкера

Рис. 10. Разновидности зенковок

V. Развертки, их назначение, виды и конструкция.

Развертка (рис. 11) - многолезвийный инструмент, предназначенный для чистовой обработки отверстий обычно после зенкерования. Число лезвий составляет от 6 до 12. После операции развертывания получается низкая шероховатость поверхности (высокая чистота) и достаточно точный размер ( по 6...8 квалитету). Припуск под обработку составляет 0,05.. .0,3 мм на сторону.

Рис. 11. Элементы цилиндрической развертки.

Развертывание отверстий можно выполнять на сверлильных или токарных станках, а также вручную. Развертки, применяемые для станочного развертывания отверстий, называются машинными (см. рис. 12).

Рис. 12. Виды машинных разверток.

Машинные развертки отличаются от ручных более короткой рабочей частью. Они закрепляются в качающихся (плавающих) державках, установленных в патроне или непосредственно в шпинделе станка. Ручная развертка, не имеющая возмож­ность быть сцентрированной на станке, имеет длинную заборную часть, благодаря которой инструмент имеет возможность самостоятельно центрироваться по отвер­стию. На рисунке 13,а показана ручная цилиндрическая развертка с прямым зубом, на рисунке 13,6 - с. винтовым зубом и на рисунке 13,в - ручная коническая развертка с прямым зубом

а) б) в)

Рис. 13. Разновидности ручных разверток.

Конические развертки применяются для предварительного и окончательного развертывания конических поверхностей. Обычно такие развертки состоят из ком­плекта (см. рис. 14), первая - черновая (рис. 14,а) - обращает цилиндрическое от­верстие в ступенчатое. Промежуточная коническая развертка (рис. 14,6) предназна­чена для раздробления стружки и придания отверстию более правильной кониче­ской формы. Последняя - чистовая развертка (рис. 14,в) - снимает стружку по всей режущей кромке конуса.

Рис. 14. Комплект конических разверток.

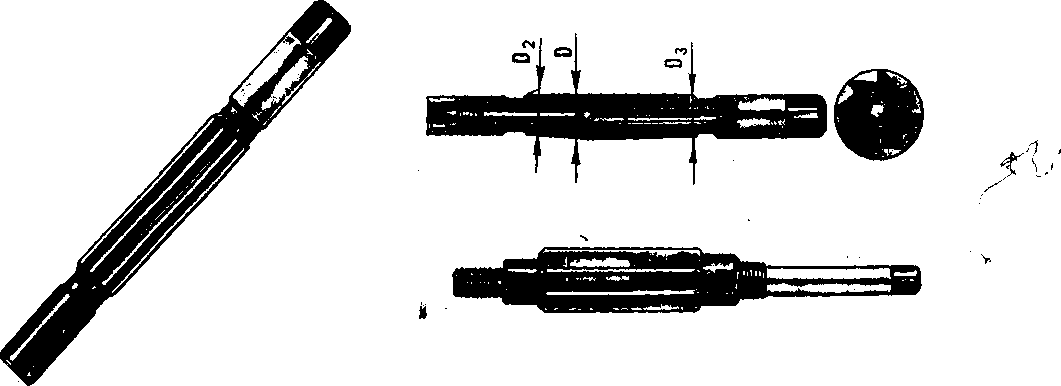

По своему устройству развертки делятся на две больших группы: постоянные и регулируемые. На рисунке 15 показана цилиндрическая регулируемая развертка. Корпус такой развертки сделан полым коническим, с продольными канавками, про­резанными между зубьями на длине рабочей части. При завертывании винта, расположенном с торца развертки, шарик, расположенный внутри, продвигаясь по внут­ренней конической поверхности, "распирает" тело инструмента, тем самым изменяя наружный диаметр.

Рис. 15. Регулируемые ручные развертки.

Для получения отверстий идеальной цилиндрической формы с низкой шеро­ховатостью поверхности применяется растачивание. В качестве инструмента ис­пользуется обычно расточный резец (рис. 16). Операция растачивания может произ­водиться на станках токарной группы, расточных станках и на координатно-расточных.

Для нарезания резьбы в отверстиях применяются метчики. Метчик - режущий инструмент, представляющий собой закаленный винт, на котором прорезано не­сколько продольных канавок (прямых или винтовых), образующих режущие кромки (рис. 16). Метчик имеет рабочую часть и хвостовик, заканчивающийся квадратом. Рабочая часть метчика состоит из заборной и калибрующей частей. Заборная часть - передняя конусная часть метчика, которая первой входит в отверстие и осуществ­ляет всю основную работу резания. Калибрующая часть направляет метчик в отвер­стие и окончательно калибрует резьбу.

Ручные метчики - служат для нарезания резьбы вручную. Они обычно изго­тавливаются комплектами из двух или трех метчиков. В комплект, состоящий из трех метчиков, входят черновой, средний и чистовой метчики.

Машинно-ручные метчики применяются для нарезания цилиндрической и конической резьбы в сквозных и глухих отверстиях. Этими метчиками можно наре­зать машинным способом резьбы всех размеров и вручную

Рис. 16. Ручной метчик и его элементы.
