Содержание
Введение…………………………………………………………………………...…3
Термитная сварка ……………………………………………………………………5
Заключение………………...………………………………………………………..8
Список используемой литературы………………………………………………...9
Введение
Сваркой называют соединение или сплавление заготовок с использованием нагрева и/или сжатия, в результате которого заготовки образуют одно целое. Источником тепла при сварке обычно является пламя дуги, образуемой электричеством от источника питания сварки. Сварка на основе дуги называется дуговой сваркой.
Сплавление деталей происходит исключительно за счет тепла, выделяемого дугой, которое сплавляет вместе сварочные детали. Этот метод можно использовать, например, при сварке TIG.
Обычно присадочный металл сплавляется в сварной шов (сваривается) либо с помощью механизма подачи проволоки через сварочную горелку (сварка MIG/MAG), либо с помощью подаваемого вручную сварочного электрода. В этом случае присадочный металл должен иметь примерно такую же температуру плавления, что и свариваемый материал.
Перед началом сварки кромкам заготовок придают форму подходящей сварочной кромки, например V-образной канавки. В процессе сварки дуга сплавляет края кромки и присадочный материал, образуя расплавленную сварочную ванну.
Чтобы сварка была долговечной, расплавленная сварочная ванна должна быть защищена от окисления и воздействия окружающего воздуха, например с помощью защитных газов или шлака. Защитный газ подается в расплавленную сварочную ванну с помощью сварочной горелки. Сварочный электрод также покрыт материалом, который образует защитный газ и шлак над расплавленной сварочной ванной.
Чаще всего свариваются металлы, например алюминий, низкоуглеродистая сталь и нержавеющая сталь. Возможна также сварка пластмасс. При сварке пластмасс источником тепла является горячий воздух или электрический резистор.
Термитная сварка
Термитная сварка основана на самораспространяющемся горении экзотермических смесей из оксидов металлов и восстановителей. В отличие от обычного (пламенного) горения, оно может происходить в замкнутых объемах или даже в вакууме, так как термитные реакции протекают с участием кислорода, содержащегося в оксидах. Основными достоинствами термитной сварки являются ее быстрота, энергетическая автономность, простота осуществления и высокая производительность. Выделяют четыре основные разновидности термитной сварки:
метод промежуточного литья (рисунок 1);
Рисунок 1 Схема термитной сварки рельсов методом промежуточного литья:1 – реакционный тигель; 2 – термитная смесь; 3 – сварочная форма; 4 – огнеупорная предохранительная пластина; 5 – сваренный рельс
прессовый метод (рисунок 2);

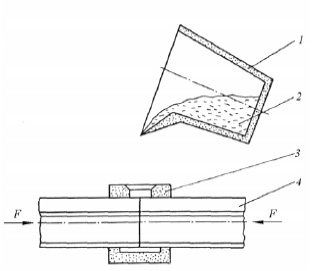

Рисунок 2 Схема термитной сварки рельсов прессовым методом: 1 – реакционный тигель; 2 - продукты термитной реакции; 3 – сварочная форма; 4 – рельсовый стык, зачеканенный по периметру
дуплекс-метод (рисунок 3);

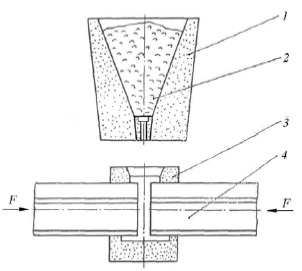

Рисунок 3 Схема термитной сварки рельсов дуплекс-методом: 1 – реакционный тигель; 2 – термитная смесь; 3 – сварочная форма; 4 – рельсовый стык, собранный с зазором
комбинированный метод (рисунок 4)
Рисунок 4 Схема термитной сварки рельсов комбинированным методом: 1 – реакционный тигель; 2 – термитная смесь; 3 – сварочная форма; 4 – промежуточная пластина в зазоре; 5 – свариваемый рельс
В настоящее время наиболее широкое распространение получил простой и технологичный метод промежуточного литья. В основном этот способ термитной сварки применяется при сварке арматуры железобетонных конструкций, при прокладке и ремонте железнодорожных и трамвайных путей. Совершенствование технологии термитной сварки рельсов ведется в нескольких направлениях:
улучшение составов термитных смесей;
модернизация конструкций и совершенствование материала сварочных форм;
разработка высокоэффективного дополнительного оборудования и оснастки.
Заключение
Со сваркой связаны несколько факторов риска. Дуга излучает чрезвычайно яркий свет и ультрафиолетовое излучение, которое может привести к поражению глаз. Брызги расплавленного металла и искры могут обжечь кожу и вызвать пожар, а дым и пары, образующиеся при сварке, могут представлять опасность при вдыхании.
Однако этих опасностей можно избежать путем надлежащей подготовки и использования соответствующих средств защиты.
Противопожарная защита предусматривает заблаговременную проверку участка, где будет производиться сварка; с этого участка должны быть удалены легковоспламеняющиеся материалы. Кроме того, должна быть обеспечена постоянная доступность средств пожаротушения. Посторонние лица не должны допускаться в опасную зону.
Глаза, уши и кожу необходимо защищать с помощью соответствующих средств защиты. Сварочная маска со светозащитным экраном защищает глаза, волосы и уши. Кожаные сварочные перчатки и комплект прочной, невоспламеняющейся одежды защищает руки и тело от искр и тепла.
Воздействия дыма и паров, выделяющихся при сварке, можно избежать с помощью достаточно интенсивной вентиляции на рабочем месте.
Масса слитков, переплавляемых на установках ЭШП, достигает несколько десятков тонн. Этот способ переплава является наиболее экономичным из переплавных методов, и он находит все более широкое распространение для производства качественных сталей и сплавов.
Список используемой литературы
https://www.kemppi.com/ru/podderzhka/vvodnyye-svedeniya-o-svarke/chto-takoye-svarka/
https://www.deltasvar.ru/biblioteka/48-vidy-svarki/88-termitnaja-svarka
https://edu.rosdistant.ru/pluginfile.php/497982/mod_resource/content/1/index.html#page=32
