Сейсморазведка ответы на вопросы

№

Вопрос

Ответ

1

Свойство горной породы сопротивляться изменениям размеров и (или) формы и возвращаться в исходное недеформированное состояние принято называть

упругостью

2

Какой закон устанавливает связь между величиной приложенного напряжения и величинами вызванных им деформаций?

Закон Гука

3

Cоотношение скоростей продольных и поперечных волн в среде

Скорость распространения продольных всегда больше скорости поперечных волн

4

Какие из перечисленных факторов способствуют увеличению скорости распространения упругих волн в горных породах?

Увеличение плотности

Увеличение глубины залегания

Увеличение возраста

5

Определите длину волны (в метрах) и видимый период (в секундах и в миллисекундах), если известны частота колебаний f=50 Гц, скорость распространения волны V=2.00 км/с.

Длина волны = 40 м

Видимый период 0,02 мс

2000/50=40

40/2000=0,02

6

Сделайте заключение, какого размера объекты в плане будут надежно обнаружены сейсморазведкой на глубине 4 км, если средняя скорость сейсмических волн в среде равна V=4000 м/с, а доминирующая частота сейсмического импульса f=100 Гц.

По вертикали 5 м

По горизонтали 200м

7

Каким способом в сейсморазведке принято улучшать латеральную (горизонтальную) разрешающую способность (способность метода различать малоразмерные объекты в плане)?

Сокращение радиуса зоны Френеля непосредственно связано с повышением разрешенности. Размер зоны Френеля зависит от частоты сейсмических колебаний, от расстояния до источника и от кривизны фронта волны

8

Какое из определений соответствует понятию - решение прямой кинематической задачи сейсморазведки?

Прямой задачей сейсморазведки называется расчет времен прихода ( ) и амплитуд ( ) для той или иной волны для известного сейсмогеологического разреза

(определить поле времен по известному полю скоростей)

9

Определите вертикальную разрешающую способность сейсмического метода, если доминирующая частота сейсмических волн равна 50 Гц, а скорость в изучаемом интервале разреза равна 3000 м/с.

3000/50=60м, 60/4=15

Ответ 15

10

При какой частоте сейсмического сигнала для пласта мощностью 20 м и скорости в среде 4000 м/с может быть однозначно определено положение кровли и подошвы?

4000/20*2=100гц

11

Начиная с какой частоты сейсмического сигнала протяженный объект, имеющий ширину 400 м и расположенный на глубине 4000 м, в среде со средней скоростью 4000 м/с, может быть однозначно прослежен сейсмическим методом?

12

В каких пределах изменяется коэффициент отражения (R)?

От -1 до 1

13

Какой силы будет отражающая граница на контакте сред с параметрами:

Как по другому я не знаю

14

Сейсмический разрез состоит из 4 слоев, в которых скорости распространения сейсмических волн следующие: V1=0,8км/c, V2=2,2 км/c, V3=1,9км/c, V4=2,1км/c. Какой силы будут преломляющие границы между слоями?

15

Определите пористость (в долях единицы) горной породы, если известны:

плотность горной породы - 2,19 г/куб.см,

плотность минерального скелета – 2,7 г/куб.см,

плотность флюида - 1 г/куб.см.

0,3

(2,7-2,19)/(2,7-1)=0,3

16

Используя уравнение Уайли (среднего времени), определите пористость (в долях единицы) горной породы, если известны скорости распространения продольных волн: в самой породе - 2,5 км/с, в минеральном скелете – 5 км/с, во флюиде – 1,0 км/с.

0,25

17

Используя уравнение Уайли (среднего времени), определите скорость продольных волн, если известны: пористость равная 0,25 и скорости распространения продольных волн в минеральном скелете горной породы – 5 км/с, во флюиде – 1 км/с.

3562,5 м/с

по этому уравнению у меня получилось 3062,5

2500

18

В каких пределах может изменяться теоретическое отношение скоростей продольных и поперечных волн ( ) ?

Больше

19

Чему равна скорость поперечной волны в воде?

Не известно (поперечные волны не распространяются в жидкостях)

20

Какова скорость распространения продольной волны в воздухе?

330 м/с (331)

21

Какова скорость распространения продольной волны в воде?

1450-1500 м/с (1481)

22

Как соотносится скорость распространения сейсмических волн в воде, воздухе, нефти?

23

Как рассчитывается коэффициент отражения границы (R) через акустическую жёсткость (γ) ?

24

Как рассчитывается акустическую жёсткость (γ) ?

25

При каком коэффициенте отражения (R) граница характеризуется как резкой

0,5-1,0

26

Расположите способы определения скоростей сейсмических волн в порядке возрастания их точности?

MASW(МПСВ) – МОВ - МПВ

27

Чему равна длина волны? Если скорость волны V=600 м/с, а частота сигнала f=20 Гц.

30

1/20*600=30

28

По какой формуле рассчитывается предельная эффективная скорость в пласте? ( , - мощность и скорость в слоях)

29

Как в сейсморазведке принято называть произведение скорости распространения сейсмических волн на плотность горных пород?

слоями?

Акустическая жесткость

30

Какие способы измерения скоростей сейсмических волн в горных породах производят в их естественном залегание?

31

Как пористость и поровой флюид влияет на плотность породы? (где -пористость, - плотность флюидов, - плотность минерального скелета породы)

Увеличение пористости горной породы уменьшает ее плотность

32

Как пористость и поровой флюид влияет на скорость распространения продольных волн в среде? (где -пористость, - скорость распространения продольных волн во флюиде, - скорость распространения продольных волн в скелете горной породы)

Увеличение пористости, при прочих равных условиях, непременно приводит к уменьшению значений скоростей распространения упругих волн.

33

Определите время прихода сейсмической волны в точку приема, расположенную в 1200 м от источника, если известно, что отражающая граница горизонтальна, двойное вертикальное время пробега до границы равно 0,8 с, скорость распространения сейсмических волн в слое над границей 2000 м/с

1,08

34

Чем отличается форма годографов отраженных волн для наклонной границы от формы годографов для горизонтальной границы?

35

Рассчитайте время прихода прямой волны, распространяющейся со скоростью 1500 м/с в точку, расположенную в 300 м от источника.

0,2 с

300/1500=0,2 но если источник приемник 0,4

36

Чему равна средняя скорость прохождения сейсмической волной двухслойной среды со следующими параметрами: h1=600м V1=2000м/с, h2=800м, V2=4000 м/с.

2800 м/с

600+800/((600/2000)+(800/4000))=2800м/с

37

Чему равно время прихода двукратной отраженной волны в точку на поверхности земли в 7500 м от источника, если известна глубина до отражающей границы 2500 м, а скорость распространения сейсмических волн в слое над границей равно 2500 м/с? Расчет вести для модели с горизонтальной отражающей границей.

5

38

Как меняется форма годографа кратно отраженной волны с увеличением кратности для одной и той же отражающей границы?

С Увеличение кратности положение минимума годографа смещается в сторону восстания границы

39

Как меняется форма годографов однократно отраженных волн в горизонтально слоистой среде при переходе к более глубоко залегающим границам?

40

Что называется годографом сейсмических волн?

Годографом сейсмической волны называется график зависимости времени пробега волны от источника до приемника волны (регистрирующего устройства) от эпицентрального расстояния.

41

Дайте определение прямой волны?

Монотипная сейсмическая волна, распространяющаяся в однородной либо градиентной среде между пунктами возбуждения и приема по траектории минимального времени пробега.

42

Какие волны называются головными?

Волна, распространяющаяся вдоль свободной поверхности твердого тела со скоростью объемной продольной волны, но отличающаяся от последней более быстрым уменьшением амплитуды вследствие непрерывного переизлучения в среду в виде поперечной волны.

43

Годограф какой волны не наблюдается на минимальных удалениях источник-приёмник ?

44

В каком диапазоне, как правило, находится скорость распространения поверхностных волн?

45

Определите времена прихода отраженных волн на поверхность земли для годографов ВСП (восходящая часть волнового поля) для горизонтально слоистой среды со следующими параметрами: h1=200м V1=2000м/с, h2=350м, V2=3500 м/с, h3=750м, V3=3000 м/с.

0,1

0,1

0,25

h/v

46

Определите времена на годографе ВСП проходящей волны (нисходящая часть волнового поля) для горизонтально слоистой среды со следующими параметрами: h1=100м V1=2000м/с, h2=350м, V2=3500 м/с, h3=750м, V2=3000 м/с.

0,05

0,1

0,25

h/v

47

Известны координаты начальной точки годографа головной волны Хн=450 м, tн=0,15 с, определите время прихода волны в точку x=850 м, если известна граничная скорость 2000 м/с.

0,35 с

((x-Xн)/V)+tн

850-450=400

400/2000=0.2

0.2+0.15=0.35

48

На рисунке дана схема взаимного положения годографов прямых, отраженных, головных и поверхностных волн релеевского типа. Приведите в соответствие номера годографов и тип волн, которым они соответствуют.

1. Прямая

2. Головная

3. Отраженная

4. Релеевского типа

49

Даны времена годографа ВСП проходящей волны и соответствующие им глубины: t1=0 c, z1=0 м, t2=0.2 c, z2=400 м, t3= 0.3 с, z3=700 м. Определите пластовые скорости в однородно слоистой среде.

0

2000

1000

50

Какая функция описывает годограф прямой волны?

Линейная t=x/v

51

Какая функция описывает годограф отраженной волны для горизонтальной границы раздела?

гипербола

52

Какой формы годографы головных волн для горизонтальных границы?

прямой

53

Чему равен угол падения сейсмической волны на границу(критический угол i), при котором преломленная волна распространяется вдоль границы раздела двух сред?

sin i =V_В/V_Н

54

Какие волны регистрируются в первых вступлениях на сейсмограммах ОПВ?

Упругие колебания (прямых и головных преломленных волн)

55

Как зависит положение минимума годографа ОСТ отраженных волн от наклона границы

у годографа ОСТ - уменьшается крутизна при неизменном положении минимума в средней точке

56

Какое назначение модуля LAUX в сейсмостанции 408UL

Модуль поперечных соединений (линейный)

57

Электрический сигнал с выходов сейсмоприемников передается на регистрирующую аппаратуру по специальным проводам, которые называются

Сейсмокоса (сейсмическая коса)

58

Для одновременного начала записи на сейсмической станции и момента возбуждения сейсмических волн используют?

Получение изображения геологической среды сейсмическими методами заключается в возбуждении сейсмических волн и их последующей регистрации с помощью специальных источников и приемников.

59

В каком виде исследований в качестве целевых наиболее активно используются поверхностные волны Релея и Лява?

При исследованиях землетрясений (не точно, это единственное что было приведено как пример в учебнике)

60

Какое назначение модуля LAUL в сейсмостанции 408UL

Линейный полевой питающий модуль

61

Какое назначение модуля FDU в сейсмостанции 408UL

Модуль сбора и оцифровки данных

62

Какую из функций не выполняет управляющий сейсмический модуль в сейсмостанции 408UL?

63

Какие устройства не входят в комплект оборудования называемого «Интерфейс человек-компьютер» в сейсмостанции 408UL?

64

Назовите тип сейсмического оборудования, которое изображено на рисунке

Пневматические излучатели (гирлянда из трех воздушных пушек)

65

Приборы для преобразования механических колебаний среды в электрический сигнал называются

Сейсмоприемник

66

Какой источник упругих колебаний используется при морских сейсморазведочных работах

Невзрывные импульсные

67

В чем заключается принцип действия морских источников упругих колебаний?

68

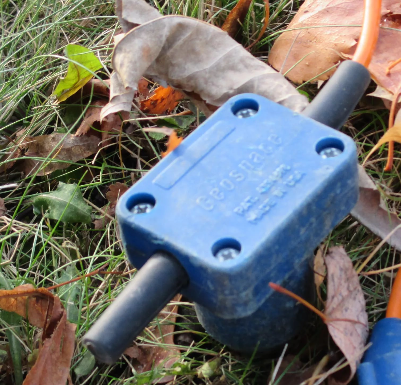

Назовите тип сейсмического оборудования, которое изображено на рисунке?

Наземный сейсмоприемник GS-20DX

69

Назовите тип сейсмического оборудования, которое изображено на рисунке

Полевой регестрирующий модуль Sercel 428XL

70

Что называется системой наблюдения в сейсморазведке?

Взаимное расположение на сейсмическом профиле или площади наблюдений пунктов возбуждения и приема сейсмических колебаний

71

Чему равна база наблюдения? Если число каналов в расстановке 96, а шаг между пунктами приёма 100м.

(96-1)*100=9500

72

Чему равно максимальное удаление источник-приёмник, для центральной системы наблюдения, если длина регистрирующей расстановки 9500 метров

4750

73

Чему равен шаг точек ОГТ, если шаг между пунктами приёма 50 метров.

25

74

Какой из перечисленных параметров не являются параметрами систем наблюдения МОГТ 2D?

N - (Fold) - кратность

L- база наблюдений

S (N) - (N0) - число каналов

Х_max, Х_miх

Δl - интервал возбуждения

Δx- шаг наблюдений

R - вынос

75

Чему равно максимальное удаление источник-приёмник фланговой системы наблюдения, если число каналов активной расстановки 24, шаг между каналами 50м. вынос равен 0.

(24-1)*50=1150

76

Как называется система наблюдения 2D, с пунктами возбуждения, расположенными по одну сторону от базы приёма на её конце или за пределами (с выносом)?

фланговая

77

На каком из приведенных рисунков правильно показана область (пунктирная линия), в которой расположены точки ОГТ? Треугольниками показаны пикеты приема, крестиком – пикет возбуждения?

78

Чему равна максимальная кратность системы наблюдения МОГТ 2D, представленной на рисунке:

-

5 ?

Я думаю 7 или 13

79

Число прослеживания отражающих горизонтов в одной точке принято называть?

Кратность

80

Участок профиля, занимаемый совокупностью пунктов приёма при записи сейсмических волн от одного пункта возбуждения принято называть?

База наблюдений

81

Совокупность сейсмоприёмников, расположенных на нескольких линиях приёма, и связанные с ней пункты возбуждения, работа которых должна быть зарегистрирована без всякого перемещения этих сейсмоприёмников, называется

Группой сейсмоприемников - шаблоном

82

Максимальное удаление источник-приемник в приемной расстановке системы наблюдения МОГТ 3D определяется в зависимости от

Количества линий приема, количества активных каналов и расстояния между пикетами приема

83

Что называется бином?

это элементарный фрагмент планируемой системы наблюдения

Бином обычно называют прямоугольный участок площади съемки, имеющий по осям ОХ и ОY соответственно размеры:

84

Количество общих средних точек, приходящихся на один бин – это

Полная кратностью наблюдений (съемки)

85

Чему равно количество каналов на одной линии приёма в 8-линейной расстановке, если количество активных каналов в шаблоне 640?

640\8=80

86

Что называется единичной ячейкой (клеткой)?

принято называть участок съемки, ограниченный двумя соседними профилями расположения источников и двумя соседними приемными профилями

87

В каких условиях применяются нерегулярные системы наблюдений МОГТ 3D

Выделение однократно-отраженных волн на фоне нерегулярных помех.

88

Как принято называть дополнительную полосу по границам участка исследований, которую нужно добавить к участку съемки, чтобы получить полную проектную кратность наблюдений в границах съемки

89

Что представляет собой сейсмическая трасса?

Совокупность сейсмических сигналов, зарегистрированных в пункте приема в течение заданного времени после возбуждения упругой волны

90

Как называется совокупность сейсмических трасс, записанных пунктами приёма от одного источника сейсмических волн?

Сейсмограмма

91

Специально рассчитанные поправки, за неоднородность верхней части разреза, которые вводятся в наблюденное время, принято называть?

Статические поправки

92

Поправки, которые вводят в сейсмограммы ОСТ с целью их последующей трансформации в линии , называются..

Кинематические поправки

93

Как называется фильтр в сейсморазведочных станциях, для устранения помех, связанных с явлением ложных частот?

Фильтры высоких частот ФВЧ

94

Как изменяются кинематическая поправка с увеличением удаления источник-приёмник и с ростом ?

95

Что такое граф обработки сейсмической информации?

Последовательность процедур преобразования и анализа сейсмической информации в процессе ее обработки

96

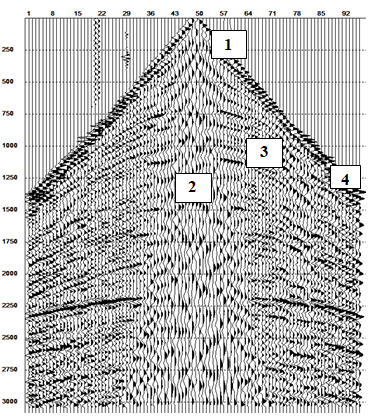

На рисунке представлена сейсмограмма ОПВ. Какой цифрой выделена запись отраженных волн?

3

97

На рисунке представлена сейсмограмма ОПВ. Какой цифрой выделена запись прямой волны?

1

98

На рисунке представлена сейсмограмма ОПВ. Какой тип волны выделен цифрой 2?

Поверхностной волны релеевского типа

99

На рисунке представлена сейсмограмма ОПВ. Какой тип волны выделен цифрой 4?

головная

100

Основной целью регистрации и обработки данных сейсморазведки по методу общей глубинной точки является подавление следующих типов волн:

Дифрагированные (отраженные обменные?)
