2.2.2. Земляные работы
Рытье траншей для газопроводов следует производить экскаватором. Вручную допускается рыть траншеи там, где невозможна работа экскаватора (вблизи домов или других сооружений, в местах пересечений с подземными коммуникациями).
По генплану определяем места работы вручную, подсчитывается общая длина этих участков.
Условно принимаем, что на каждом вводе участки l = 0,5м открываются вручную. Ввиду небольшого объема работ, выполняемых вручную, глубину траншей берем как среднюю (среднее арифметическое из глубин траншей на всех участках разрабатываемых вручную).
2.2.2.1 Объем работ при рытье траншеи вручную
Vвр= α*Нср*l |
(2.10) |
где:
l- общая длина участков, разрабатываемых вручную, в м.
l=0,5*nв |
(2.11) |
где:
nв – число вводов;
Нср – средняя глубина траншей на этих участках, в м.
В местах сварки неповоротных стыков расширить траншеи для удобства работы сварщика.
На участках, где рытье траншей производиться вручную, рытье приямков для сварщика также производится вручную. Там где рытье траншей производиться экскаватором или вручную. В данном проекте прием, что эти работы производятся вручную.

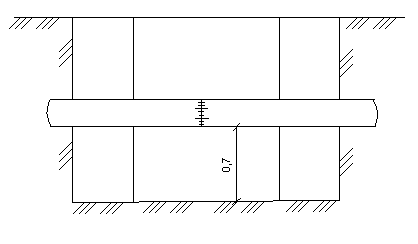

Объем работ при рытье приямков учитывается, как дополнительный к подсчитанному объему земляных работ. Размеры должны соответствовать данному чертежу:
Рис.1. Схема приямки
Vпр = {(øн+1,2)*0,7+( øн+1,2-а)*Нср}*lпр |
(2.12) |
где lпр =1м
Полученный по формуле объем данного приямка умножается на число приямков и прибавляется соответственно к объему земляных работ, выполненных вручную.
ΣVnр=Vмр*n (м3) |
(2.13) |
где:
n – число приямков (по монтажной схеме сварных стыков)
Таким образом, общий объем земляных работ при рытье траншей вручную составит:
ΣVвр= Vпр*n |
(2.14) |
Пример: расчет объема работ при рытье траншеи вручную
Vвр= α*Нср*l |
(2.10) |
где:
l- общая длина участков, разрабатываемых вручную, в м.
l=0,5*nв |
(2.1) |
где:
nв – число вводов;
Нср – средняя глубина траншей на этих участках, в м.
l=0,5*13=6,5м
Vвр= 0,75*1,32*6,5=6,44 м3
В местах сварки неповоротных стыков расширить траншеи для удобства работы сварщика.
На участках, где рытье траншей производиться вручную, рытье приямков для сварщика также производится вручную. Там где рытье траншей производиться экскаватором или вручную. В данном проекте прием, что эти работы производятся вручную.
Объем работ при рытье приямков учитывается, как дополнительный к подсчитанному объему земляных работ. Размеры должны соответствовать данному чертежу:
Рис.1. Схема приямки
Vпр = {(øн+1,2)*0,7+( øн+1,2-а)*Нср}*lпр |
(2.12) |
где l=1м
Vпр = {(0,107+1,2)*0,7+( 0,107+1,2-0,75)*1,32}*1 = 1,65м3
Полученный по формуле объем данного приямка умножается на число приямков и прибавляется соответственно к объему земляных работ, выполненных вручную.
ΣVnр=Vмр*n (м3) |
(2.13) |
где: n – число приямков (по монтажной схеме сварных стыков
ΣVnр=1,65*49=80,85 м3
Таким образом, общий объем земляных работ при рытье траншей вручную составит:
ΣVвр= Vпр*n |
(2.14) |
ΣVвр= 80,85+6,44=87,29м3
