13. Европейская плезиохронная иерархия цифровых каналов (PDH). (из видеолекции)

Отличие(европейская/северомериканская):

• первыми ступенями (30 канальная система/24 канальная система)

• законы сжатия

Нельзя принять сигнал из североамериканской аппаратуры европейской – и наоборот. Только транзит. Прямое взаимодействие невозможно. Почему? Потому что изначально была цифровая система передачи, а системы коммутации оставились те же самые с пространственной коммутицией. Коммутаторы: механические, координатные, декадно-шаговые, квазиэлектронное (управление было цифровое, коммутация за счет электрических контаков (провода)).

(из учебника мтс, Матюхин)

При построении цифровой иерархии учитываются следующие требования:

• возможность передачи всех видов непрерывных и дискретных сигналов;

• обеспечение как синхронного, так и асинхронного объединения, разделения и транзита цифровых потоков и сигналов в цифровом виде;

• выбор параметров ЦСП с учетом характеристик существующих и перспективных линий связи;

• возможность взаимодействия ЦСП с АСП и различными системами коммутации;

• выбор стандартизированных скоростей передачи цифровых потоков с учетом возможности использования цифровых и аналоговых систем передачи.

В настоящее время существуют цифровые иерархии двух типов: плезиохронная и синхронная цифровые иерархии – PDH (Plesiochronous Digital Hierarchy) и SDH (Synchronous Digital Hierarchy), соответственно. Исторически, первой появилась плезиохронная иерархия.

Отличительной особенностью PDH является то, что при мультиплексировании (объединении) применяется, в общем случае, асинхронное объединение цифровых потоков, т. е. задающие генераторы источников компонентных сигналов и аппаратуры группообразования, формирующей агрегатный сигнал, не синхронизированы между собой, а следовательно, скорости как компонентных, так и агрегатного потоков могут меняться случайным образом независимо друг от друга. В связи с этим, в ЦСП PDH при выполнении мультиплексирования используется механизм согласования скоростей объединяемых потоков, а кроме того, на каждой ступени группообразования к информационному сигналу добавляется сигнал синхронизации.

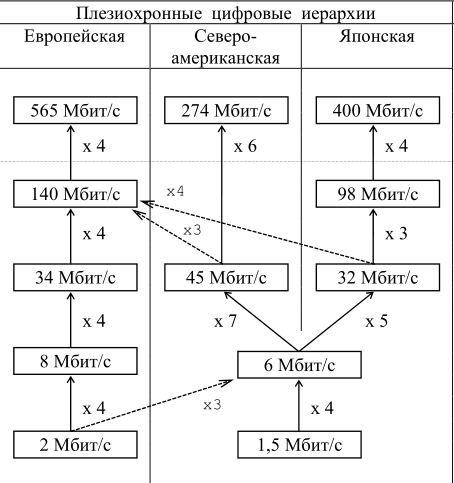

На данный момент существуют три иерархии, относящиеся к PDH: европейская, американская и японская.

14. Стыки цифровых каналов (интерфейс). Типы, основные параметры.

Каждая иерархия представляет собой набор стандартных цифровых стыков, определяющих параметры соединения и обеспечивающих тем самым согласованную работу различных видов оборудования ЦСП. Независимо от типа аппаратуры параметры стыков являются унифицированными для каждой скорости передачи и регламентируются рекомендациями Международного Союза Электросвязи (МСЭ).

1. На первой ступени европейской иерархии формируется первичный поток со скоростью 2048 кбит/с путем объединения 30 основных цифровых каналов со скоростью передачи в каждом ОЦК 64 кбит/с. Следует обратить внимание, что 2048 = 64 ∙ 32, т. е. первичный поток содержит 32 канала со скоростью передачи в каждом 64 кбит/с. При этом, 30 каналов предназначены для передачи информационных сигналов, а 2 оставшихся – для передачи служебных сигналов.

Вкачестве примера первичной ЦСП можно рассматривать отечественную аппаратуру ИКМ-30, которая как раз и позволяет сформировать первичный поток со скоростью 2048 кбит/с. Данная система передачи работает по кабелям типа Т, ТП и предназначена для организации соединительных линий на городских и сельских сетях, а также может быть использована в качестве каналообразующей для ЦСП более высокого порядка.

2. Вторая ступень европейской иерархии предусматривает объединение четырех первичных потоков и, таким образом, формирование вторичного цифрового потока со скоростью 8448 кбит/с. Скорость агрегатного сигнала превышает суммарную скорость компонентных потоков (8448 > 4∙2048), что связано с необходимостью передавать помимо полезной еще и служебную информацию.

Примером вторичной ЦСП является ИКМ-120, позволяющая организовать 120 каналов ТЧ, и предназначенная для работы на местных и зоновых сетях по симметричным междугородным, радиорелейным и спутниковым линиям.

3. Третичный поток организуется путем объединения четырех вторичных цифровых потоков со скоростью 8448 кбит/с и имеет скорость 34368 кбит/с. Формирование данного потока может быть выполнено с помощью третичной ЦСП ИКМ-480, которая предназначена для работы на зоновых и магистральных сетях по кабелю МКТ-4, волоконнооптическим, радиорелейным или спутниковым линиям и обеспечивает организацию 480 каналов ТЧ.

4. На последней четвертой ступени европейской иерархии объединяются 4 третичных потока со скоростью 34368 кбит/с, и формируется четверичный поток, скорость которого 139264 кбит/с.

Примером четверичной ЦСП является ИКМ-1920, позволяющая организовать 1920 каналов ТЧ, и предназначенная для работы на зоновых и магистральных сетях по кабелю КМ–4 и волоконно-оптическим линиям.

15. Требования к сигналам на стыках ЦСП. Стандартные коды стыков (AMI, HDB3, CMI)

Требования: (из видеолекции)

1. В сигнале, передаваемого через стык, должен быть высокий и стабильный уровень синхроинформации в сигнале;

2. Отсутсвие постоянных состовляющих в сингнале. (и низкочастотных);

3. Возможность контроля достовернности по структуре сигнала или самого сигнала.(по наршуение законов кодирования);

4. Желательно, чтоб в сигнале отсутствовали и высокочастотные подовляющие.

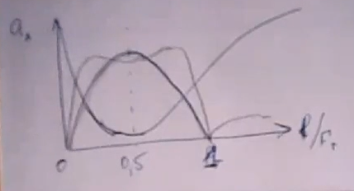

AMI (код с чередованием полярности импульсов)

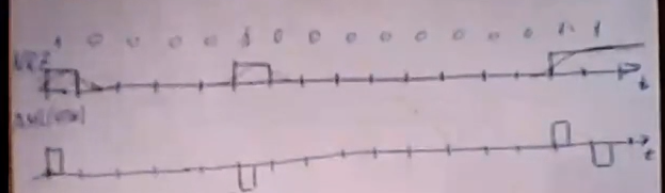

Алгоритм: информационная «1» передается импульсов на первом полутактовом интервале, полярность которого противоположна полярности предыдущего импульса. Инофрмационный«0» передается пробелом (кодекс пассивной паузы).

• отсутствует постоянная состовляющая

• каждый следующий импульс компенсирует состовляющую предыдущего

• тактовую частоту восстановили, когда идут единички.

Как вычислить ошибку: два последовательно чередных однополярных импульсов.

HDB3/МЧПИ (модернизированный код с чередованием полярности импульсов)

3 – максимальное кол-во нулей между импульсами.

Информационный «0» передается пробелом. А «1» импульсом, полярность которого противоположна предыдущего.

Модернизация: комбинация из 4-ех нулей(пробелов) замещается комбинацией вида:

, где импульс B – полярность которого противоположна полярности пердыдущего импульса, а V – совпадает с полярностью с предыдущем импульсом, но противоположно полярности предыдущего импульса B. (Полярность ставок чередуется).

CMI (код с инверсией метки) В CMI, согласно алгоритму кодирования, нули передаются биимпульсным сигналом, т. е. нулю соответствует пара символов –1, +1 (либо пара 0, 1 в случае использования однополярных импульсов, например, при передаче по волоконно-оптическим линиям связи). Единицы в коде CMI преобразуются в импульсы без

возврата к нулю (NRZ) с полярностью, противоположной полярности импульса, который соответствовал предыдущей единице. Иными словами, логическая 1 преобразуется в +1 или –1 с использованием принципа чередования полярности (при использовании однополярных импульсов единица передается как 0 или 1 также с применением принципа чередования).

Как следует из вышесказанного, алгоритм кодирования CMI можно описать выражением :s(t)CMI = s(t)AMI + s (t) p(t), где s(t)AMI – сигнал s(t) , преобразованный в соответствии с алгоритмом ЧПИ (AMI); s (t) – инвертированный сигнал s(t) ; p(t) – периодическое колебание прямоугольной формы (меандр), принимающее значения +1 и –1 (1 и 0), период которого равен ∆tикм.

Основной недостатк кода CMI: его чувствительность к ошибкам больше (на 3 дБ), чем абсолютного биимпульсного сигнала.
