Лабораторная работа № 4

Вариант 7

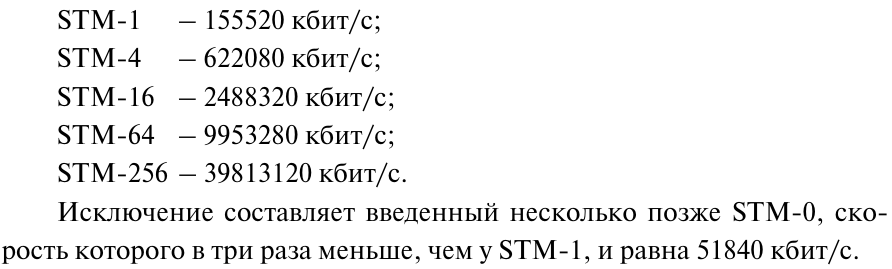

1.Иерархия систем SDH и используемые скорости передачи?

2. Как объединяются модули STM?

При формировании STM-N компонентными сигналами могут быть как STM-1, так и STM-M, где M<N.

STM-16 может быть образован путем объединения шестнадцати STM-1, либо четырех STM-4, которые, в свою очередь, формируются из STM-1. В первом случае мультиплексирование называют прямым, а во втором – каскадным.

Мультиплексирование компонентных потоков STM-M осуществляется путем объединения групп по M байт от каждого потока. Таким образом, если объединяются STM-1, то используется побайтное объединение (размер группы равен одному байту), если – STM-4, то объединяются группы по 4 байта от каждого потока и т. д.

3.Какие скорости передачи (потоков) ИКМ, используются при формировании модуля STM-1, в качестве компонентных потоков?

В качестве компонентных сигналов при формировании STM-1 используются потоки, соответствующие европейской и американской плезиохронным цифровым иерархиям (исключением является только европейский вторичный поток со скоростью 8448 кбит/с, использование которого в системах SDH не предусмотрено).

4. Какая частота передачи (повторения) модуля STM?

Период повторения STM-1 составляет 125 мкс, что соответствует частоте повторения 8000 Гц.

5. Как осуществляется проверка ошибок в STM? стр. 340 [1].

Контроль ошибок на уровне регенерационной секции осуществляется с использованием процедуры BIP-8 (Bit Interleaved Parity – битовый чередуемый паритет) сутью которого является сравнение контрольных сумм.

Контроль ошибок на уровне мультипликационной секции осуществляется с использованием процедуры BIP-24, причем без учета заголовка RSOH.

Основная идея алгоритма BIP-n заключается в том, что контролируемый блок данных (например, модуль STM) разбивается на n-разрядные кодовые комбинации, которые затем складываются друг с другом по модулю 2. Результатом сложения является n-разрядное кодовое слово, используемое в дальнейшем в качестве контрольной суммы, и передаваемое на сторону приема. Приемное устройство снова выполняет расчет BIP-n и сравнивает полученную контрольную сумму с переданной. Если они совпадают, то принимается решение о том, что блок данных передан корректно (без ошибок), в противном случае фиксируются ошибки, причем BIP-n может обнаружить не более n ошибок в блоке, поскольку максимальное число несовпадений при сравнении контрольных сумм равно n.

Эффективность работы BIP-n зависит от вероятности ошибки в тракте p_ош, размеров контролируемого блока и величины n.

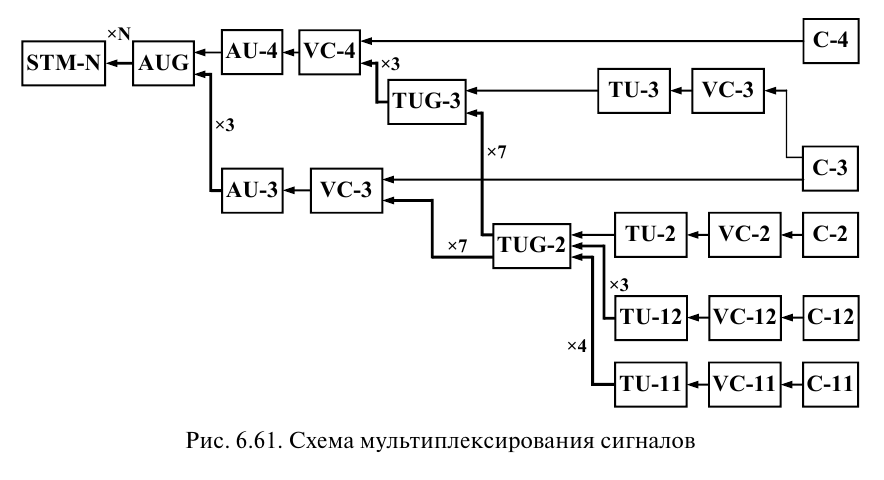

6. Этапы формирования модуля STM-1 на основе потока Е12. Лит. 1 стр. 345.

Нарисовать структуру формирования модуля STM-1, при использовании потоков Е12 (2 Мбит/с).

7. Какая длительность передачи контейнеров из которых формируется STM-1.

125 мкс

8. Какая схема объединения (мультиплексирования) потоков (контейнеров) на каждой ступени объединения?

Ответ расписан в пункте 10

9.Что формируется перед объединением на каждой ступени объединения и после объединения модулей (контейнеров) на каждой ступени?

Формируется контейнер C-12→ виртуальный контейнер VC-12→трибный блокTU-12→группа трибных блоков TUG-2→группа трибных блоков TUG-3→виртуальный контейнер вeрхнего уровня VC-4→AU-4→AUG-4→STM-1

10. Какая служебная информация добавляется и на каких ступенях?

В процессе формирования С-12 возможно добавление выравнивающих бит а также других фиксирующих, управляющих и упаковывающих бит. Далее к контейнеру С-12 добавляется маршрутный заголовок VС-12 РОН длиной в один байт (обозначаемый V5) с указанием маршрутной информации. Формально добавление указателя ТU-12 РТR длиной в один байт к виртуальному контейнеру VС-12, превращает его в трибный блок ТU-12. Последовательность трибных блоков TU-12 в результате байт-мультиплексирования 3:1 превращается в группу трибных блоков ТUG-2. Последовательность ТUG-2 подвергается повторному байт-мультиплексированию 7:1, в результате которого формируется группа трибных блоков ТUG-3. Полученная последовательность вновь байт-мультиплексируется 3:1, в результате чего формируется последовательность блоков ТUG-. Происходит формирование виртуального контейнера вeрхнего уровня VС-4 в результате добавления к полученной последовательности маршрутного заголовка РОН длиной 9 байтов. На последнем этапе происходит формирование синхронного транспортного модуля SТМ-1. При этом сначала формируется АU-4, путем добавления указателя АU-4 РТR, длиной 9 байтов, а затем группа административных блоков АUG, окончательно формируя синхронный транспортный модуль SТМ-1.

Часть 2

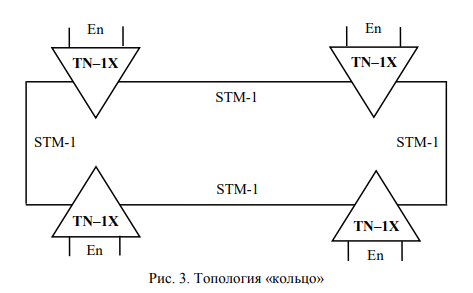

1.Какие топологии используются в системах SDH?

2. Какие порты есть у мультиплексора SDH (для компонентных и агрегатных сигналов)? Стр.67.

порты ввода-вывода (Трибутарные порты) S2 и S11, линейные порты (агрегатные) S7,S6

3.Какие команды надо ввести в мультиплексор, чтобы организовать передачу потока 2 Мбит/с (Е1, Е12)? Стр.71.

Для выполнения соединения в каждом мультиплексоре следует набрать команду:

Сonfig / coNnections / Connect (c n c) <SDH_aggr_payload><PDH_port>,

где

<SDH_aggr_payload> – S<slot>–J<AU4>–K<KLM>;

<PDH_port> – S<slot>–<port>.

4.Показать, как происходит ввод 2 Мбит/с потока c заданными параметрами в STM-1.

Стр. 65, рис. 10.

Значение М берется по списку взятому по модулю 3, т.е. 1 – 1, 4, 7, 10, 13 и т.д.

Значение Lберется по списку взятому по модулю7, т.е. 1 – 1, 8, 15, 22 и т.д.

Значение К берется по списку взятому по модулю 3, т.е. 1 – 1, 4, 7, 10, 13 и т.д.

1.Организовать вывод заданного потока из второго мультиплексора в порт с номером, взятому по списку по модулю 4, т.е. 1 – 1,5, 9, 13 и т.д.

В - 7
