САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ

ИМ. ПРОФ. М.А.БОНЧ-БРУЕВИЧА

Факультет фундаментальной подготовки

Кафедра электроники и схемотехники

Отчёт

к лабораторной работе № 6

ИССЛЕДОВАНИЕ СТАТИЧЕСКИХ ХАРАКТЕРИСТИК

И ПАРАМЕТРОВ БИПОЛЯРНОГО ТРАНЗИСТОРА

Освоить методику экспериментального исследования статических характеристик биполярного транзистора.
Исследовать входную и управляющую характеристики и семейство выходных характеристик транзистора, включенного по схеме ОЭ.
Рассчитать значения малосигнальных параметров транзистора.

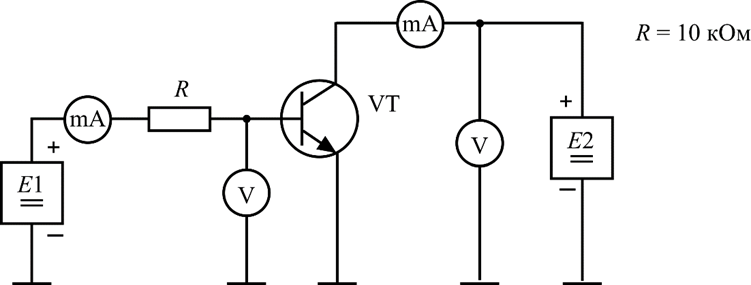

ИССЛЕДОВАНИЕ ВХОДНОЙ И УПРАВЛЯЮЩЕЙ ХАРАКТЕРИСТИК БИПОЛЯРНОГО ТРАНЗИСТОРА

Таблица измерений
Uбэ	В	0	0,500	0,550	0,580	0,600	0,610	0,620	0,627	0,638
Iб	мкА	0	1,0	4,1	10,3	19,7	30,0	49,0	70,0	85,0
Iк	мА	0	0,02	0,8	2,0	4,0	6,0	9,0	12,0	17,0
Графики
мкА
ИССЛЕДОВАНИЕ СЕМЕЙСТВА ВЫХОДНЫХ ХАРАКТЕРИСТИК БИПОЛЯРНОГО ТРАНЗИСТОРА
мкА
Таблица измерений
Uкэ	В	0	0,05	0,10	0,20	0,50	1,00	3,00	5,00	10,0
Iк	мА	0	1,9	5,4	8,6	9,4	9,9	11,1	12,0	13,8

мкА
Таблица измерений
Uкэ	В	0	0,05	0,10	0,20	0,50	1,00	3,00	5,00	10,0
Iк	мА	0	1,7	4,5	7,5	7,9	8,2	8,7	9,2	9,6

мкА
Таблица измерений
Uкэ	В	0	0,05	0,10	0,20	0,50	1,00	3,00	5,00	10,0
Iк	мА	0	1,5	3,4	5,2	5,55	5,7	5,9	6,1	6,4

РАСЧЕТ МАЛОСИГНАЛЬНЫХ ПАРАМЕТРОВ БИПОЛЯРНОГО ТРАНЗИСТОРА
