Продолжение табл. 3.2.2
Вариант |
Схема цепи |
Вариант |
Схема цепи |

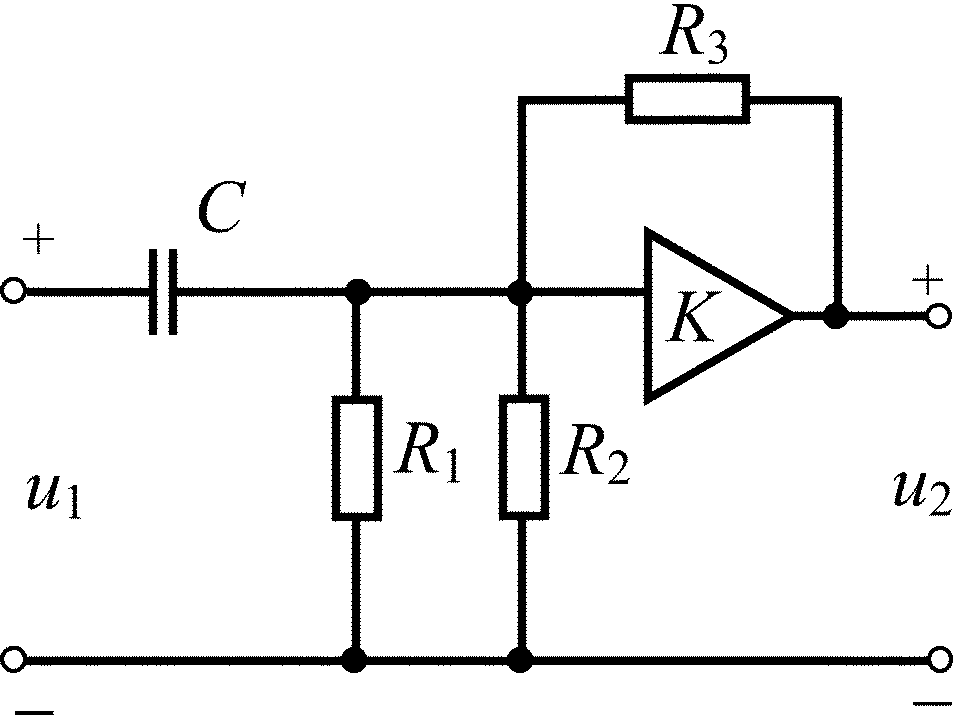

3.2.8 |
|

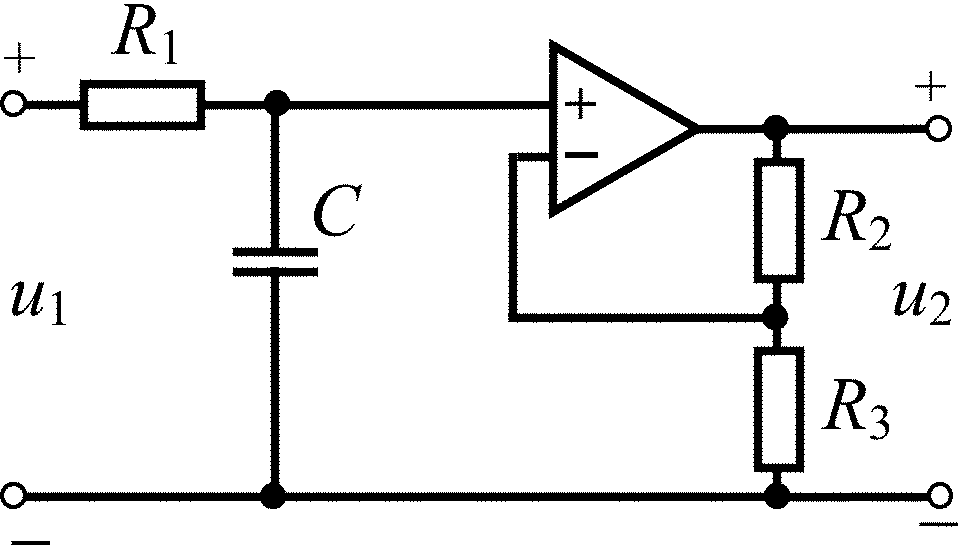

3.2.9 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; K = 2 |
|
R1 = R2 = R3 = R = 100 кОм; C = 2 нФ; K = 1 |

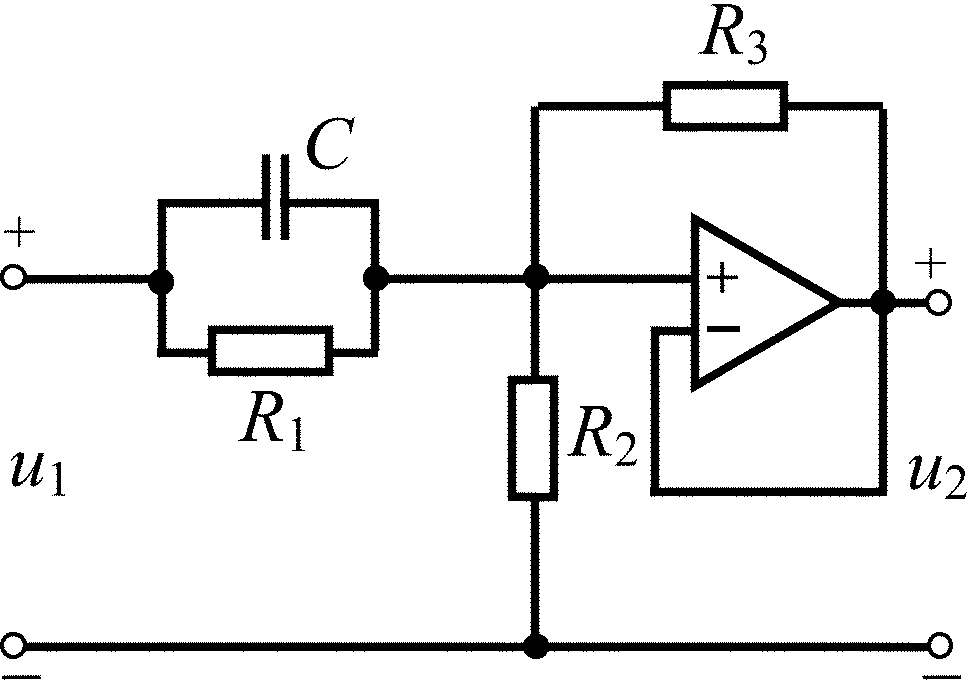

3.2.10 |
|

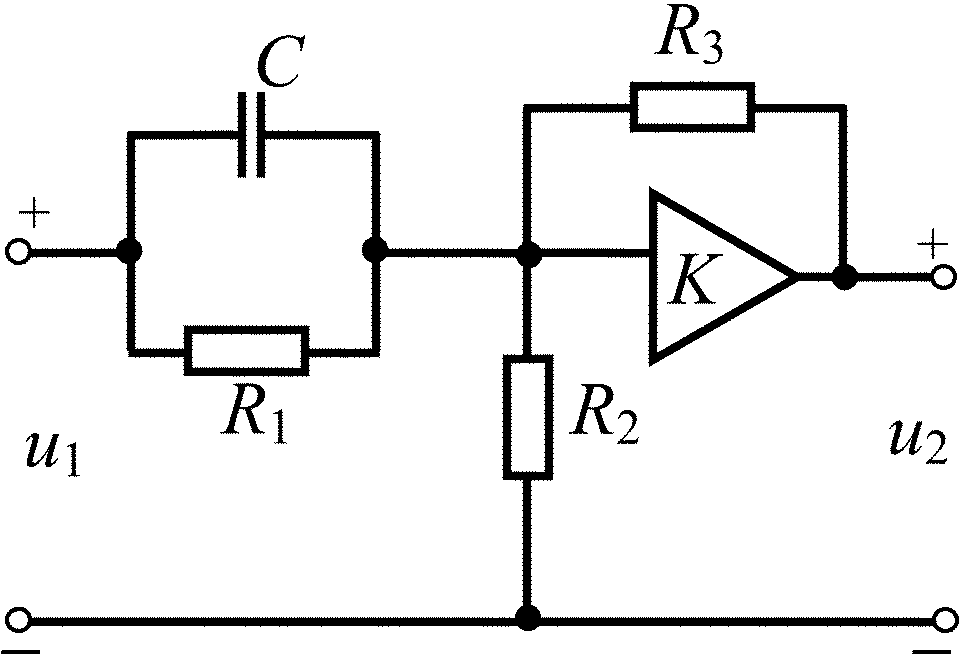

3.2.11 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; K = 1 |
|
R1 = R2 = R3 = R = 100 кОм; C = 5 нФ; K = 0,5 |

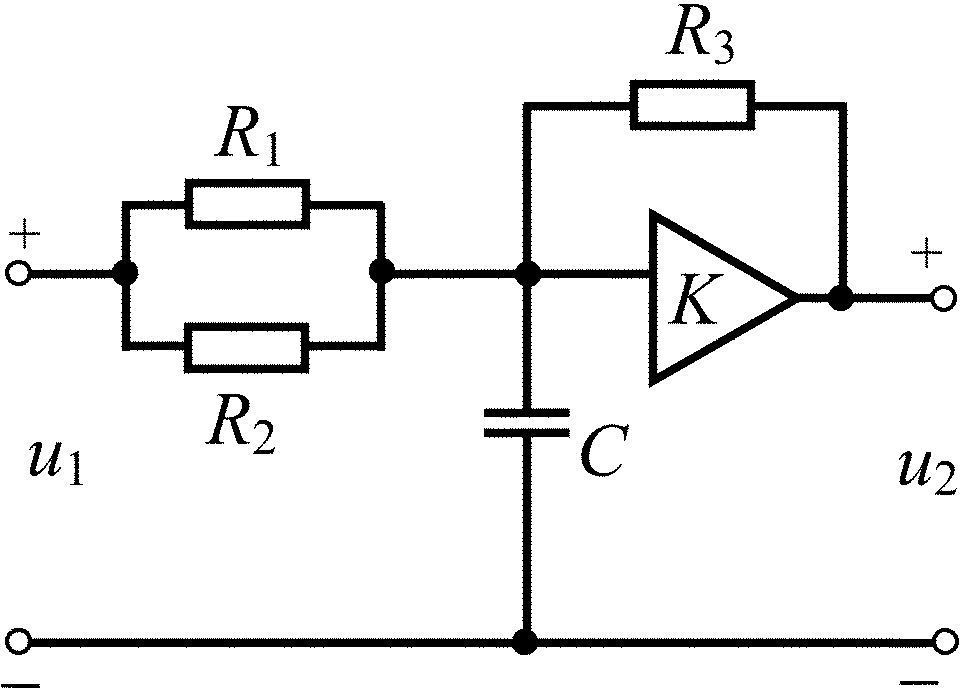

3.2.12 |
|

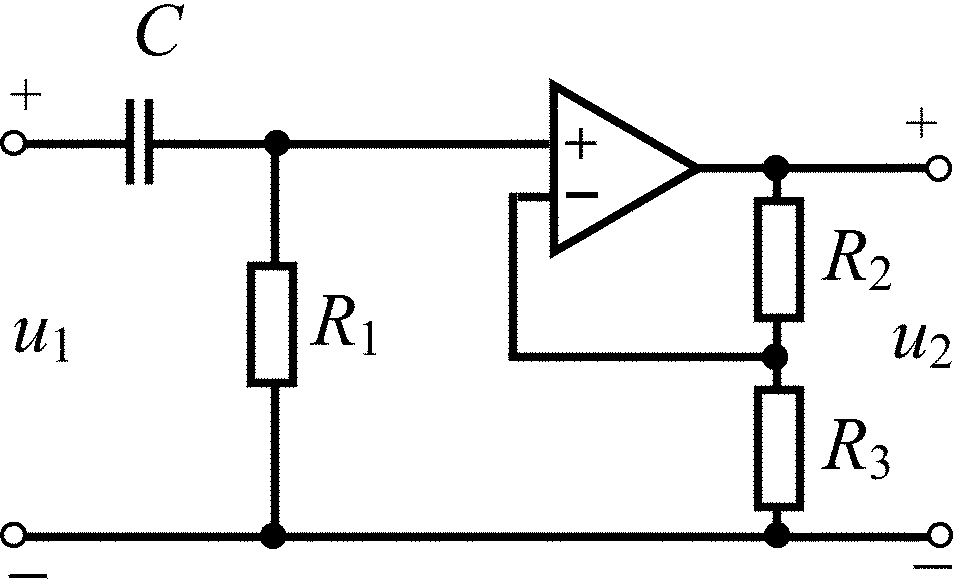

3.2.13 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; K = 2 |
|
R1 = R2 = R3 = R = 100 кОм; C = 5 нФ; K = 0,4 |

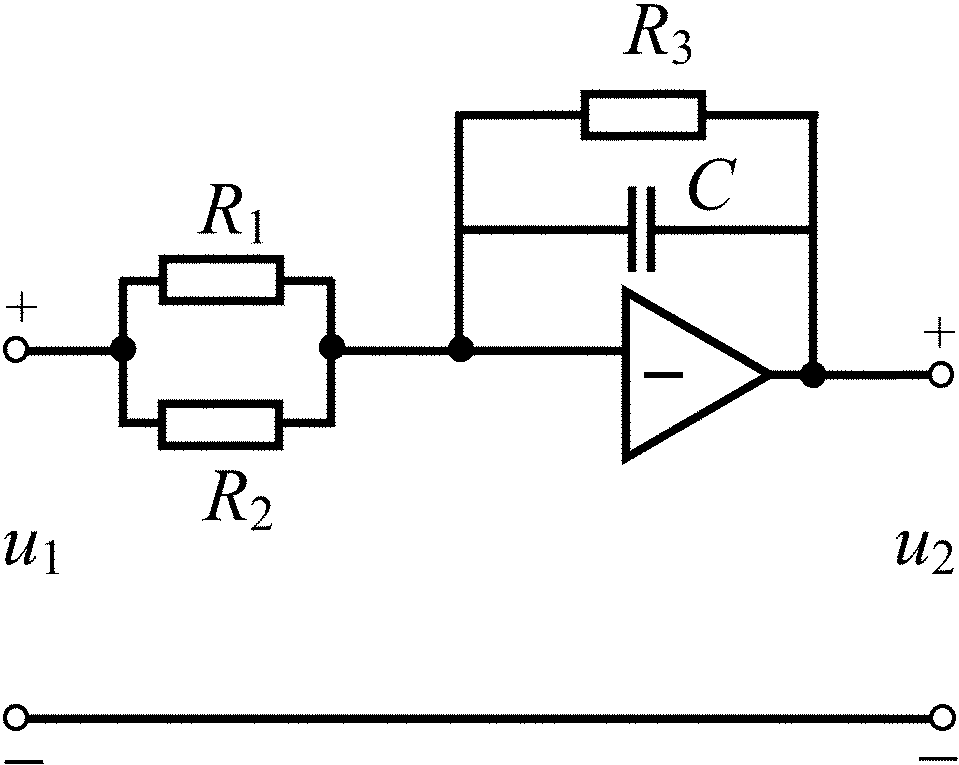

3.2.14 |
|

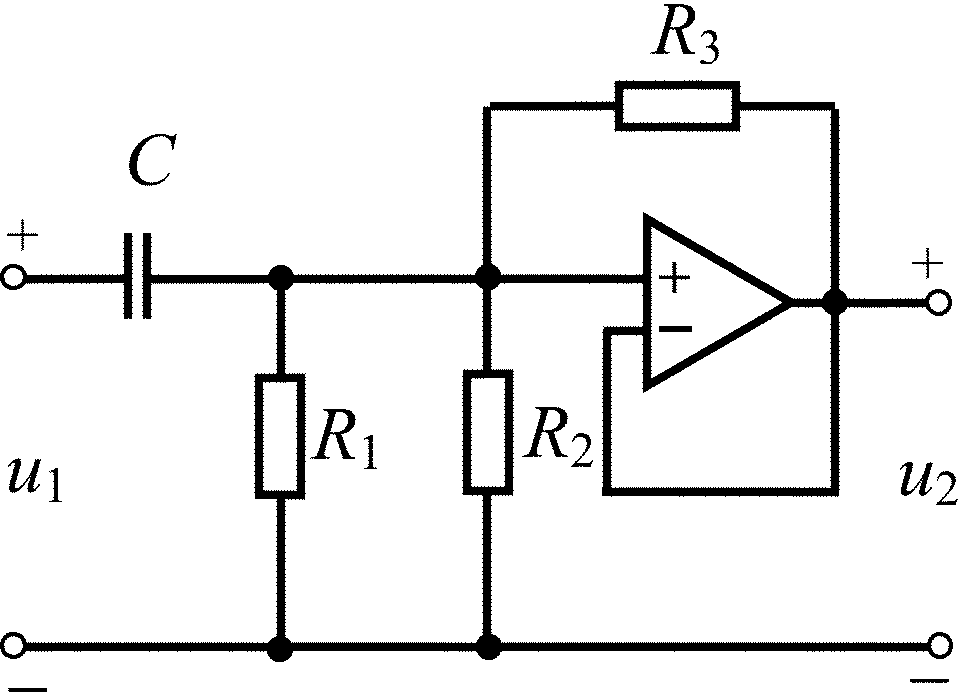

3.2.15 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 5 нФ; K = 0,5 |
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; |
Продолжение табл. 3.2.2
Вариант |
Схема цепи |
Вариант |
Схема цепи |

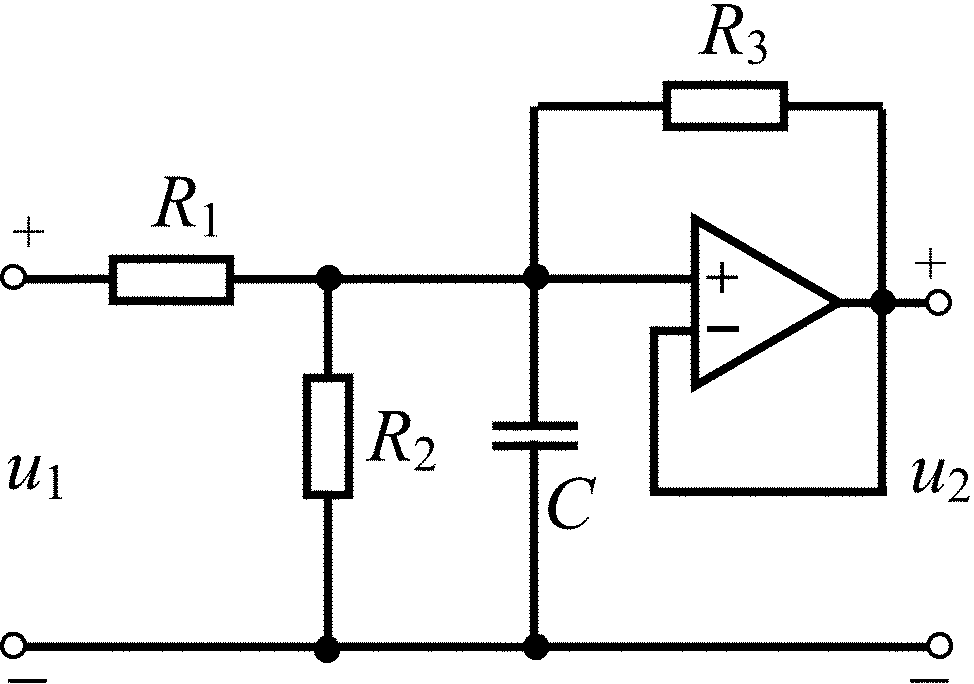

3.2.16 |
|

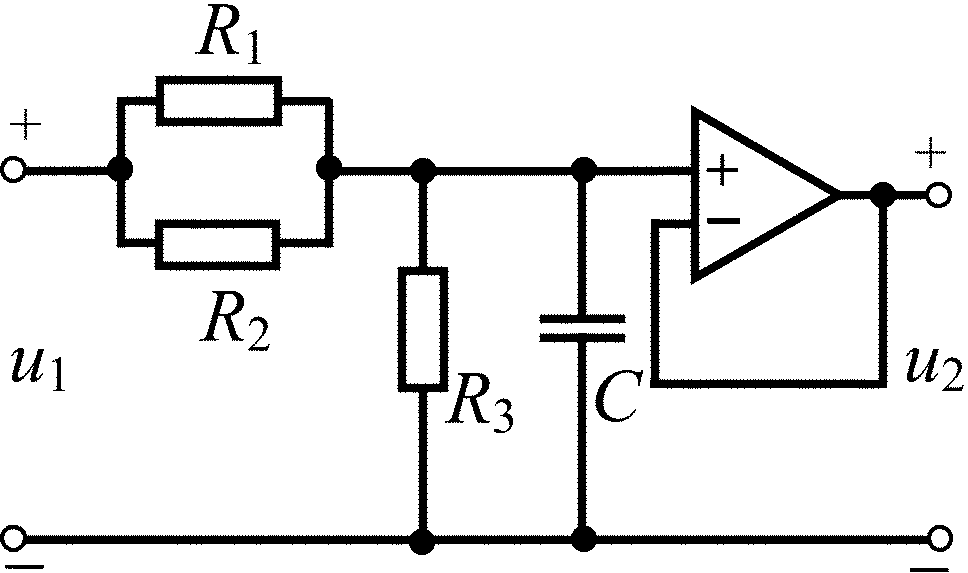

3.2.17 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; |
|
R1 = R2 = R3 = R = 100 кОм; C = 3 нФ; |

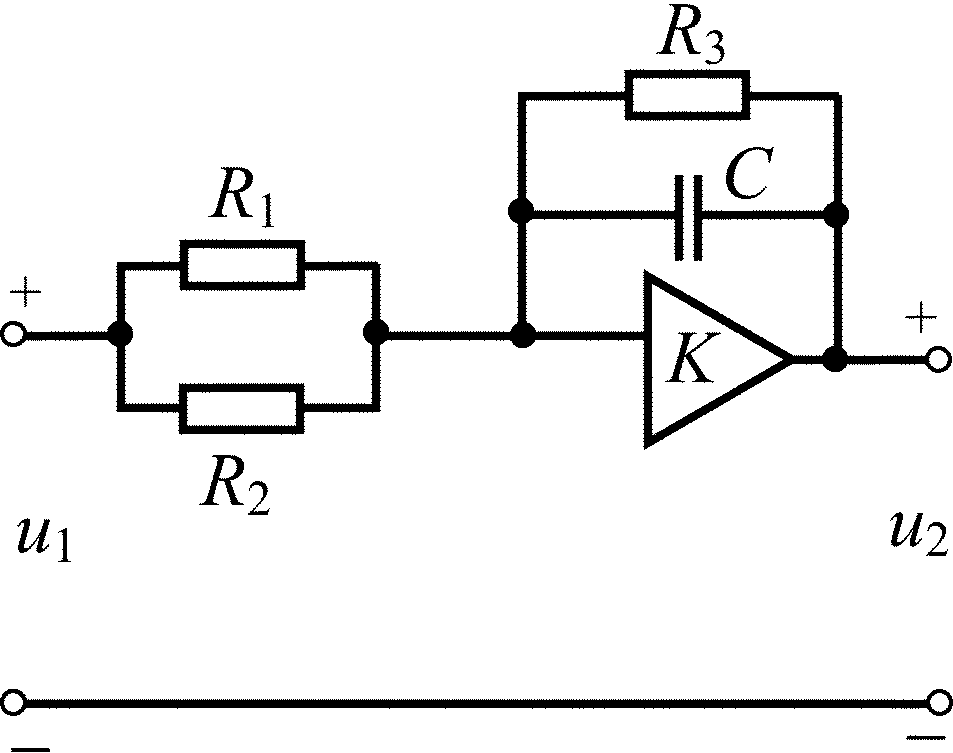

3.2.18 |
|

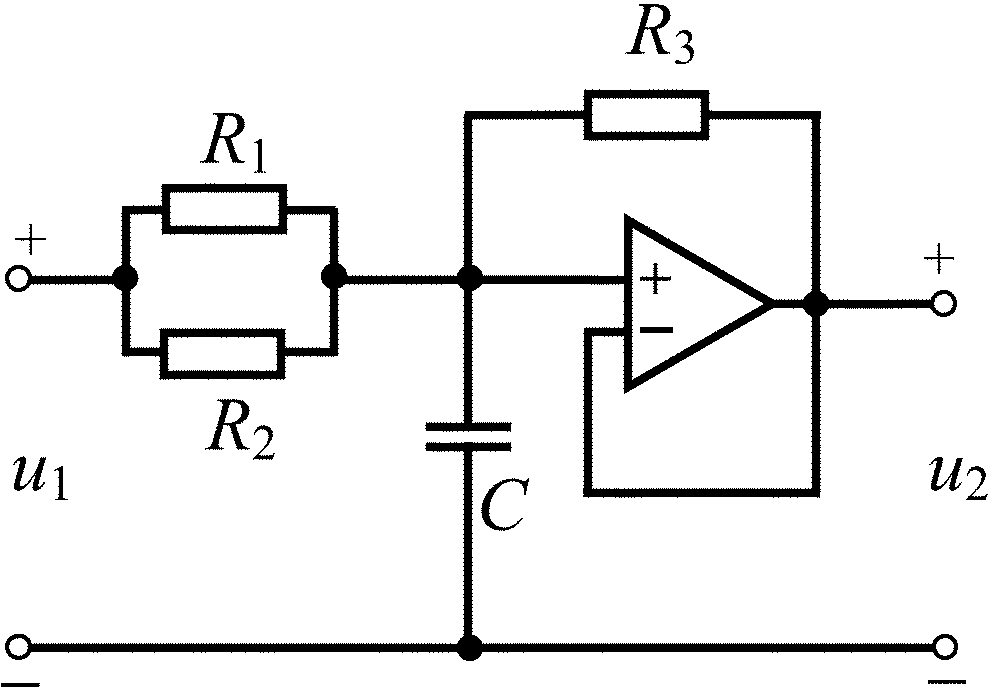

3.2.19 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 2 нФ; |
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; |

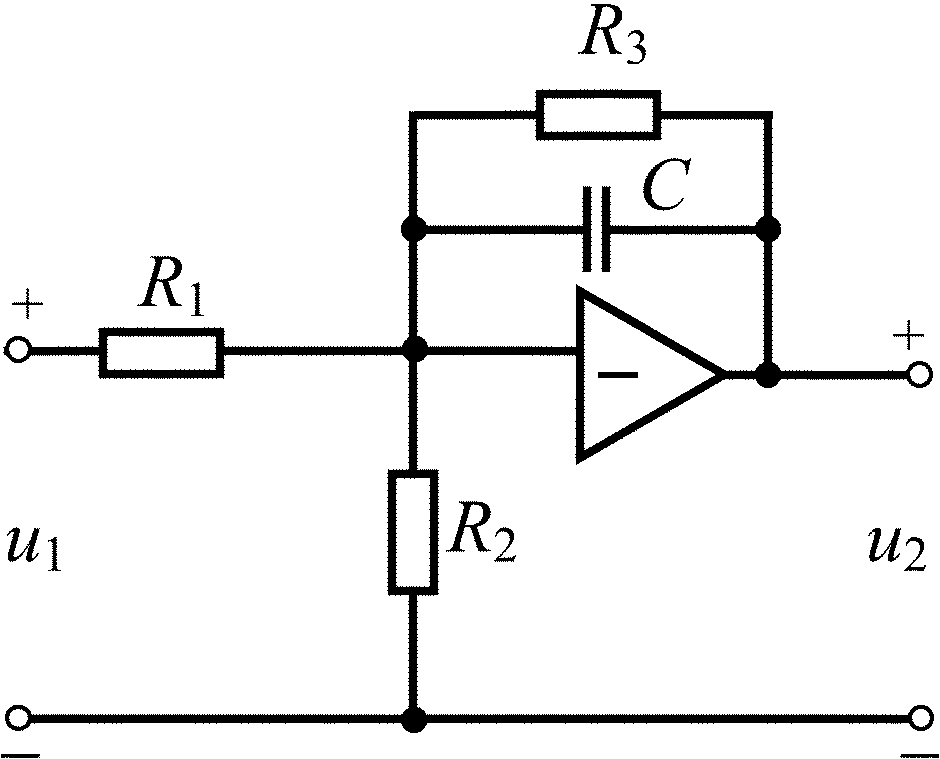

3.2.20 |
|

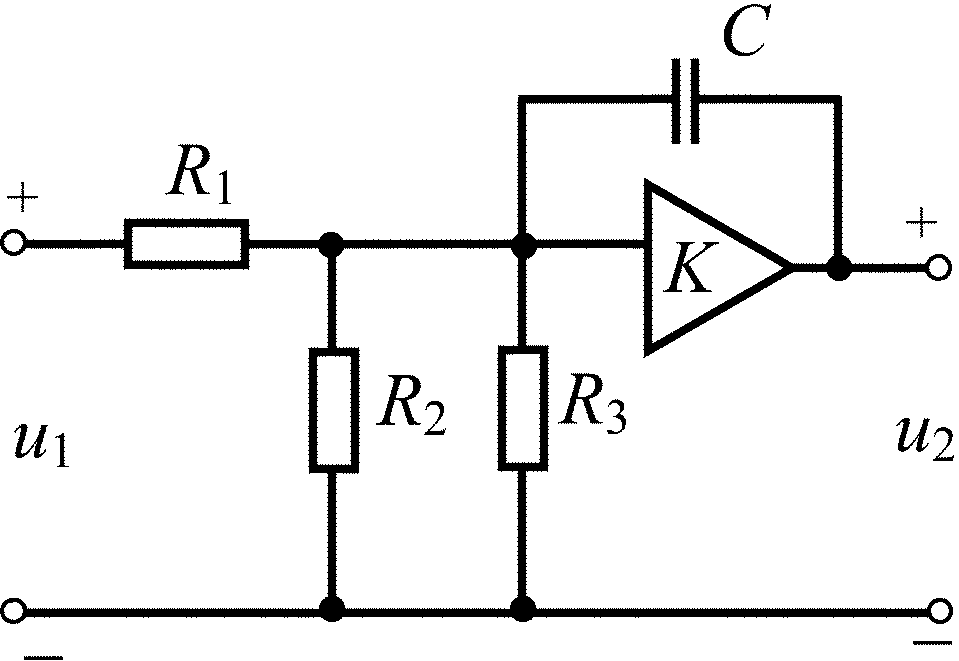

3.2.21 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 2 нФ; |
|
R1 = R2 = R3 = R = 100 кОм; C = 2 нФ; |

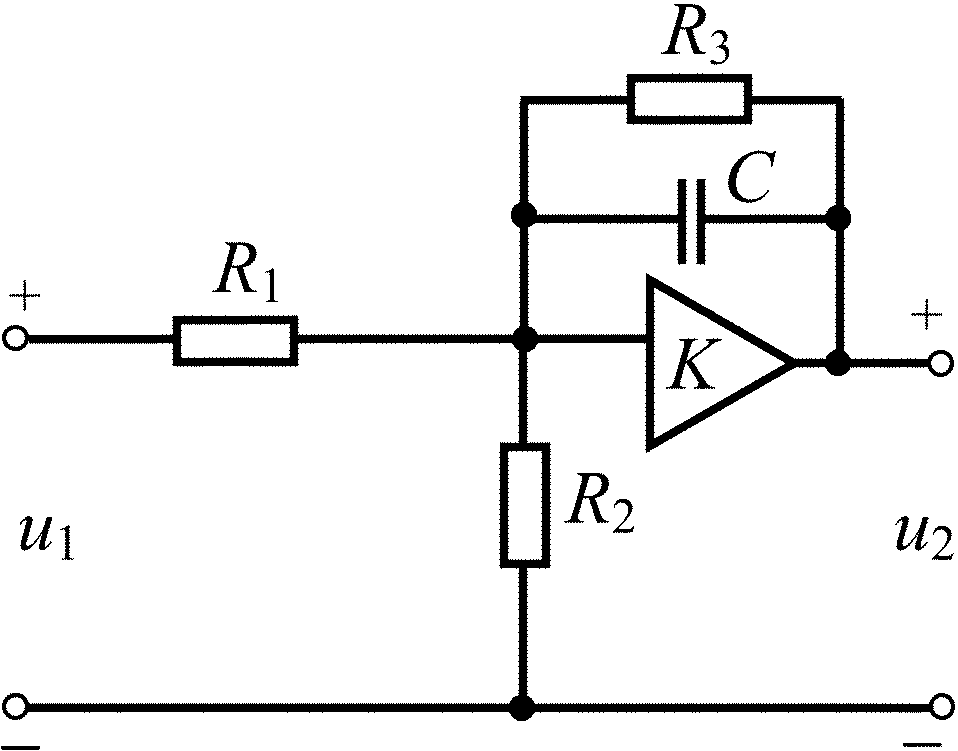

3.2.22 |
|

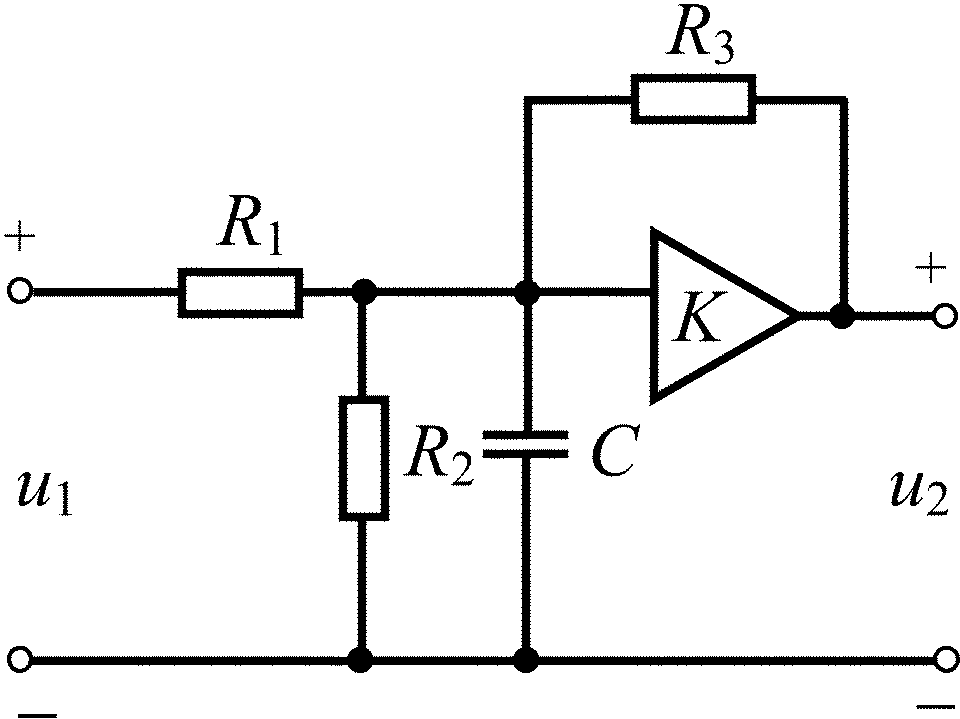

3.2.23 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; |
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; |
Окончание табл. 3.2.2
Вариант |
Схема цепи |
Вариант |
Схема цепи |
3.2.24 |
|
3.2.25 |
|
|
R1 = R2 = R3 = R = 100 кОм; C = 5 нФ; K = 1 |
|
R1 = R2 = R3 = R = 100 кОм; C = 1 нФ; |
Контрольные вопросы
1. Что называется комплексной передаточной функцией цепи?
2. Запишите виды комплексных передаточных функций с указанием их размерности.
3. Запишите комплексную передаточную функцию в показательной форме записи.
4. Что называется амплитудно-частотными и фазочастотными характеристиками цепи? Как они связаны с комплексной передаточной функцией?
5. Что называется полосой пропускания цепи?
6. Каковы особенности нахождения частотных характеристик ARC-цепей?
