МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное бюджетное образовательное учреждение высшего образования «САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ им. проф. М.А. БОНЧ-БРУЕВИЧА» (СПБГУТ) Факультет инфокоммуникационных сетей и систем Кафедра конструирования и производства радиоэлектронных средств
ОТЧЁТ
По дисциплине:		Основы конструирования и технологии производства
		электронных средств
Тема работы:		Программатор микроконтроллеров AVM
				Работу выполнил:
				студент группы
				Приняла:
				старший преподаватель
				Рыжакова Татьяна Аркадьевна
Санкт-Петербург 2021

Оглавление

1. ОБОЗНАЧЕНИЕ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ И СБОРОЧНЫХ УЗЛОВ В СООТВЕТСТВИИ С КЛАССИФИКАТОРОМ ЕСКД

Цель работы:

Научиться определять код классификационной характеристики для разрабатываемого изделия в соответствии с классификатором ЕСКД.

Устройство

Программатор микроконтроллера AVR предназначен для считывания/записи программного обеспечения микроконтроллера. Рабочее напряжение 5 В, устройство функционирует на базе микроконтроллера ATmega16 и микросхемы MAX232.

Обозначение изделия

В соответствии с классификатором ЕСКД был выбран номер 431324.

Класс:	43	Микросхемы, приборы полупроводниковые, электровакуумные, пьезоэлектрические, квантовой электроники, резисторы соединители, преобразователи электроэнергии, средства вторичного электропитания
Подкласс:	1	Микросхемы интегральные
Группа:	3	Формирователи преобразователи синапов, модуляторы, детекторы и др.
Подгруппа:	2	Преобразователи сигналов, смесители
Вид:	4	Преобразователи кодов (код-аналог, аналог-код, код-код)

Контрольные вопросы

1. Какова структура кода классификационной характеристики?

2. Что входит в состав обозначения сборочного чертежа изделия?

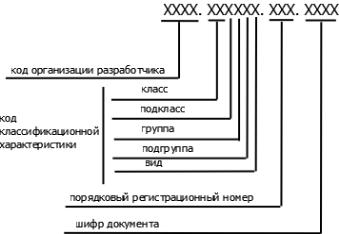

• Код организации-разработчика (четыре знака), назначается по кодификатору этой организации или присваивается централизованно.

• Код классификационной характеристики (шесть знаков).

• Код порядкового регистрационного номера (три знака), присваивается изделию по классификационной характеристике от 001 до 999 в пределах кода организации-разработчика.

• Код шифра документа вводится в обозначение неосновных конструкторских документов и не должен содержать более четырех знаков, включая номер части документа.

3. Какие признаки используются для нахождения класса изделия?

• По наименованию изделия

• По функциональным признакам (для сборочных единиц, комплектов, комплексов)

• По признакам геометрической формы (для деталей)

4. Какова последовательность нахождения кода классификационной характеристики?

Пользуясь сеткой классов и подклассов по вышеприведённым признакам определить класс, далее по алфавитно-предметному указателю найденного класса изделий отыскать методом сопоставления признаков классификации найти остальные части кода – подкласс, группу, подгруппу, вид.

5. В каком случае на первом уровне классификации используется функциональный признак?

В случаи если во введении сетки классов и подклассов не указано наименование изделия.

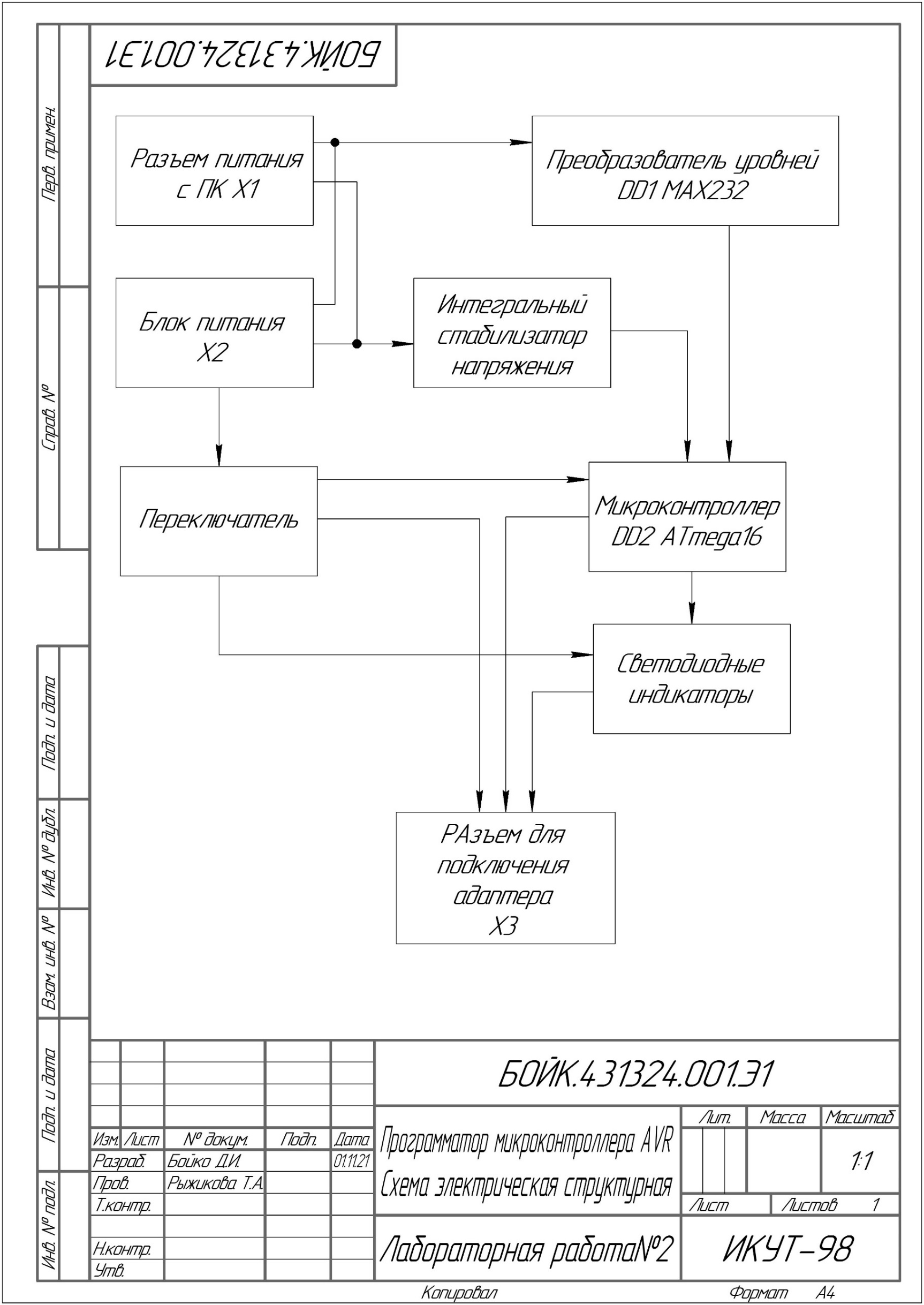

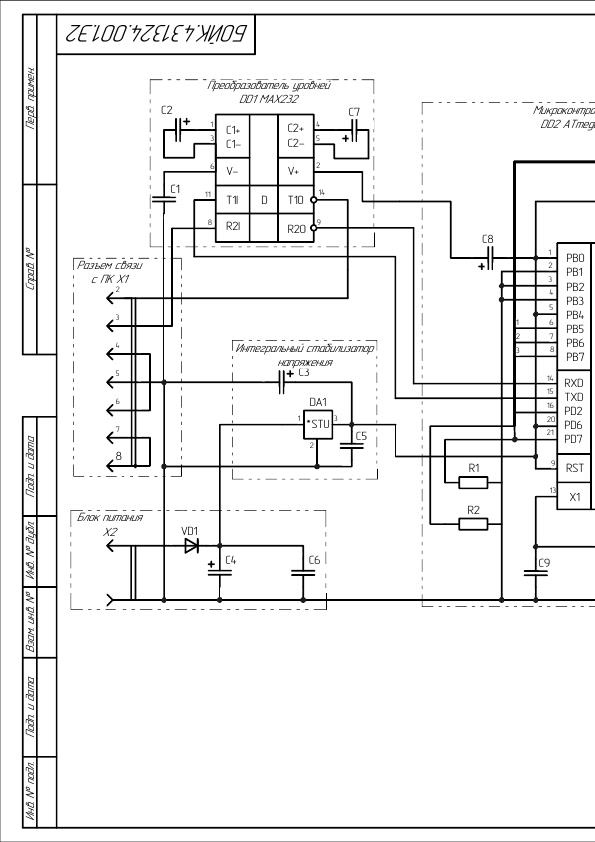

2. ОФОРМЛЕНИЕ СТРУКТУРНОЙ И ФУНКЦИОНАЛЬНОЙ ЭЛЕКТРИЧЕСКИХ СХЕМ

Цель работы:

Научиться разрабатывать и оформлять структурные и функциональные электрические схемы электронных средств.

Устройство

Программатор микроконтроллера AVR предназначен для считывания/записи программного обеспечения микроконтроллера. Рабочее напряжение 5 В, устройство функционирует на базе микроконтроллера ATmega16 и микросхемы MAX232.

Основные понятия и определения в области терминологии электрических схем.

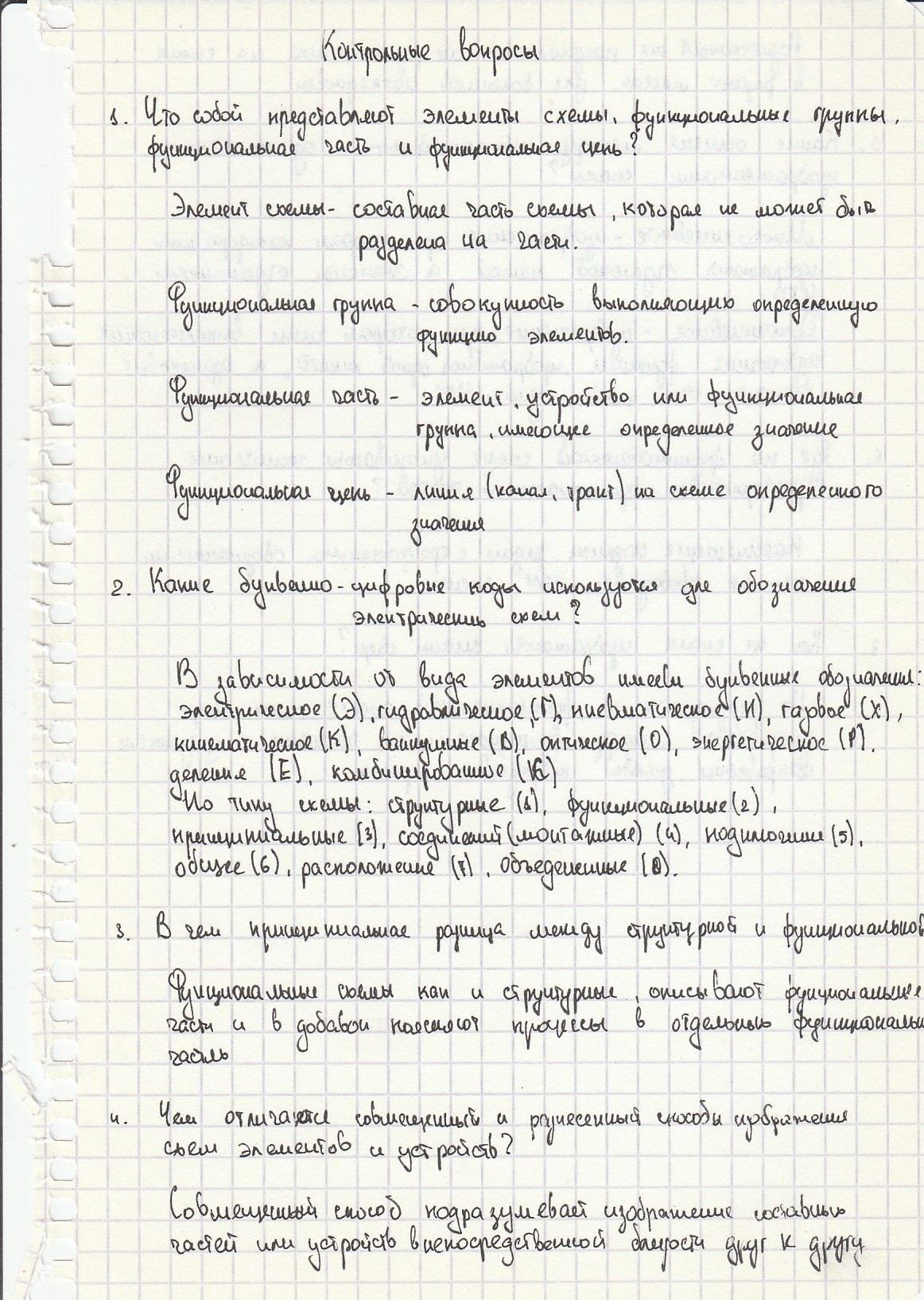

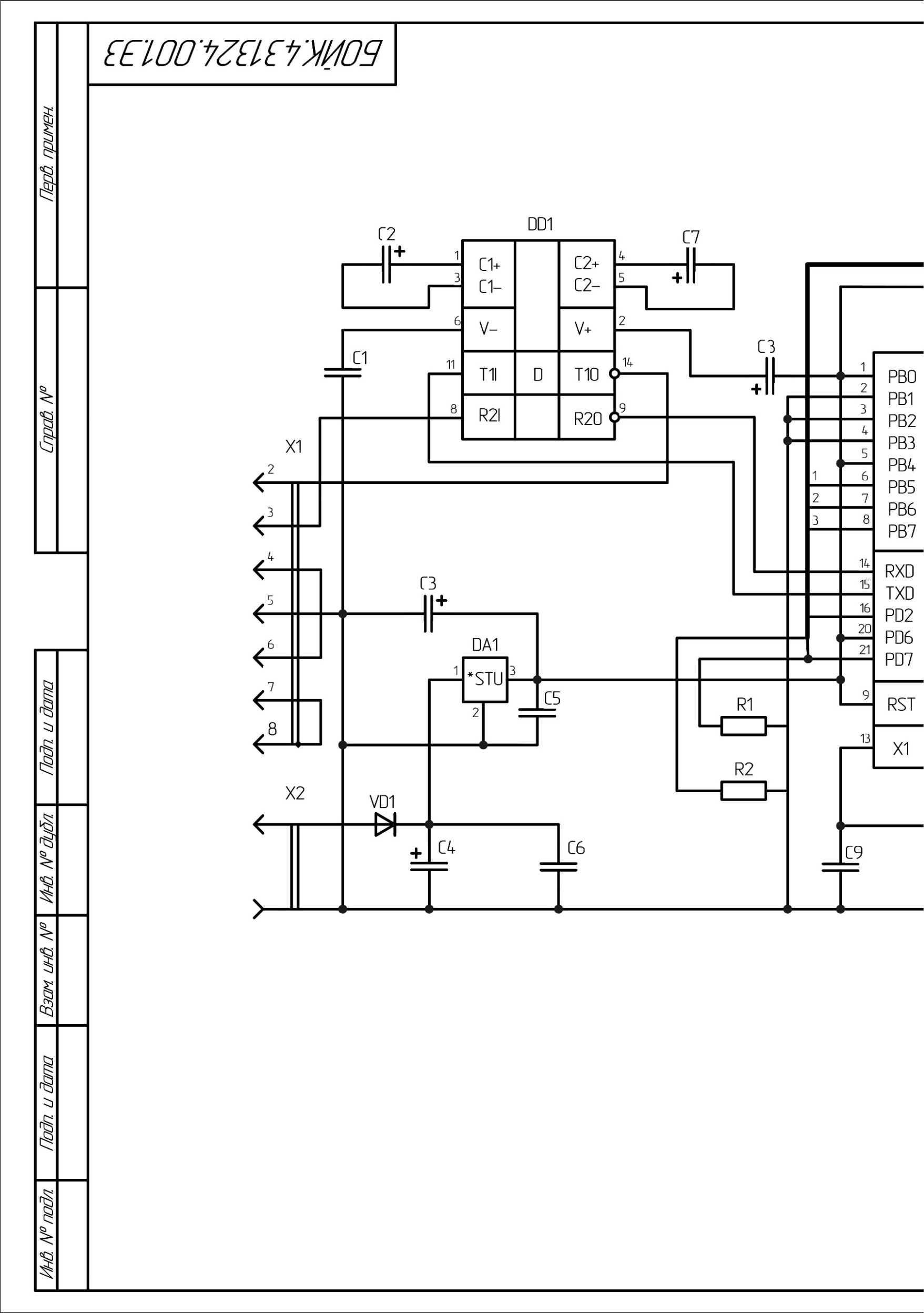

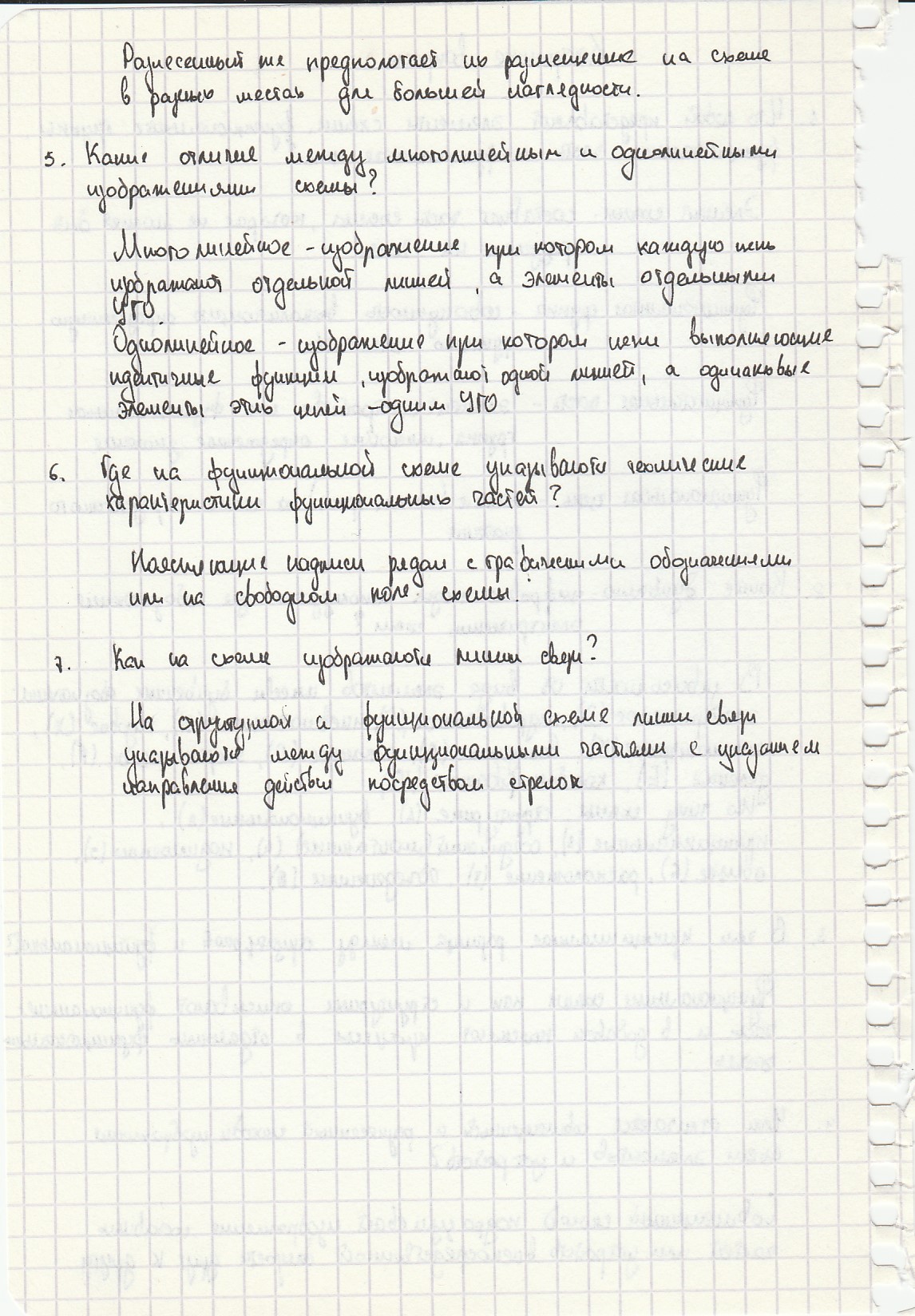

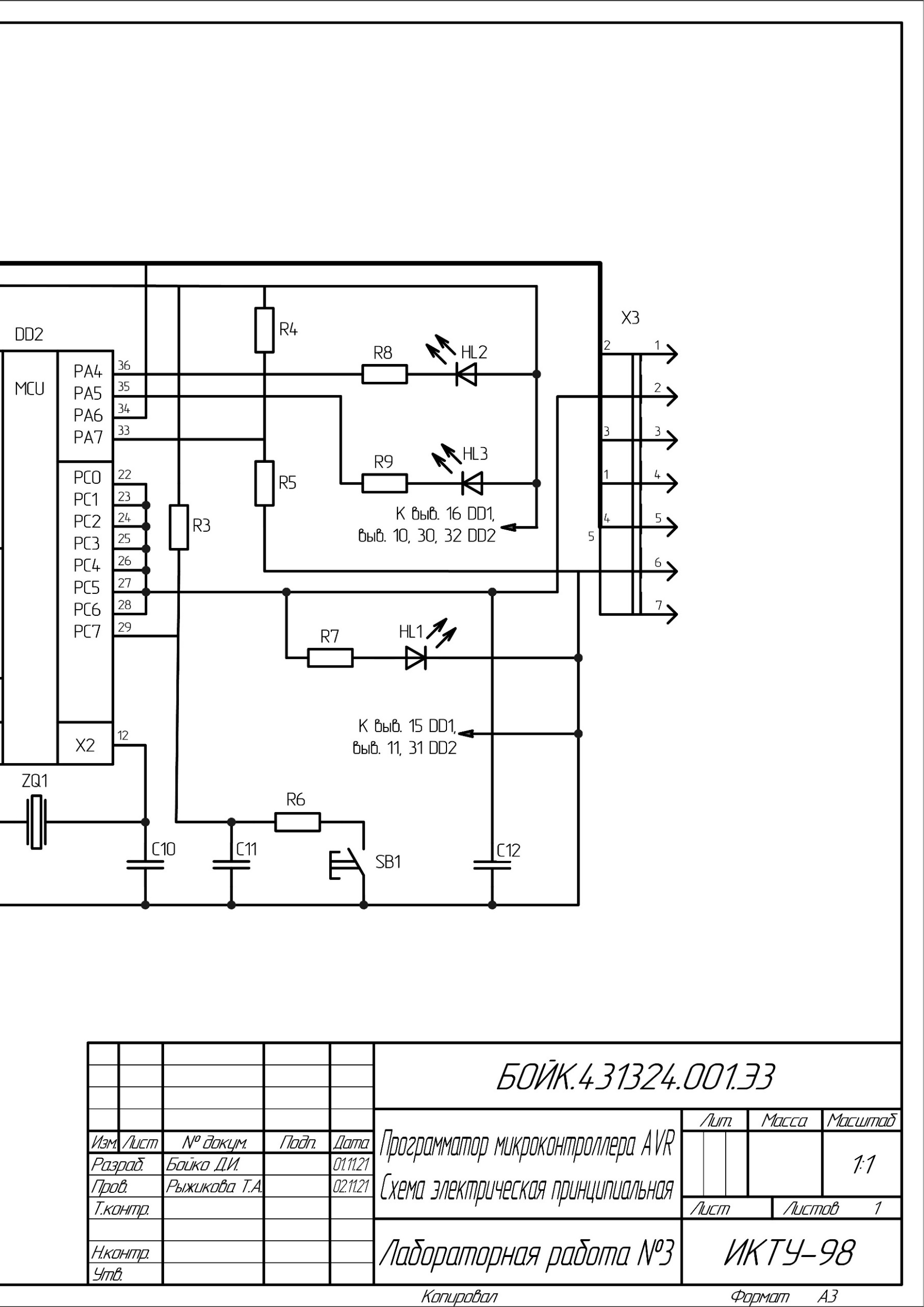

3. ОФОРМЛЕНИЕ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ

4. Цель работы:

5. Научиться разрабатывать и оформлять схемы электрические принципиальные электронных средств.

6. Устройство

7. Программатор микроконтроллера AVR предназначен для считывания/записи программного обеспечения микроконтроллера. Рабочее напряжение 5 В, устройство функционирует на базе микроконтроллера ATmega16 и микросхемы MAX232.

8. Основные понятия и определения в области терминологии электрических схем.

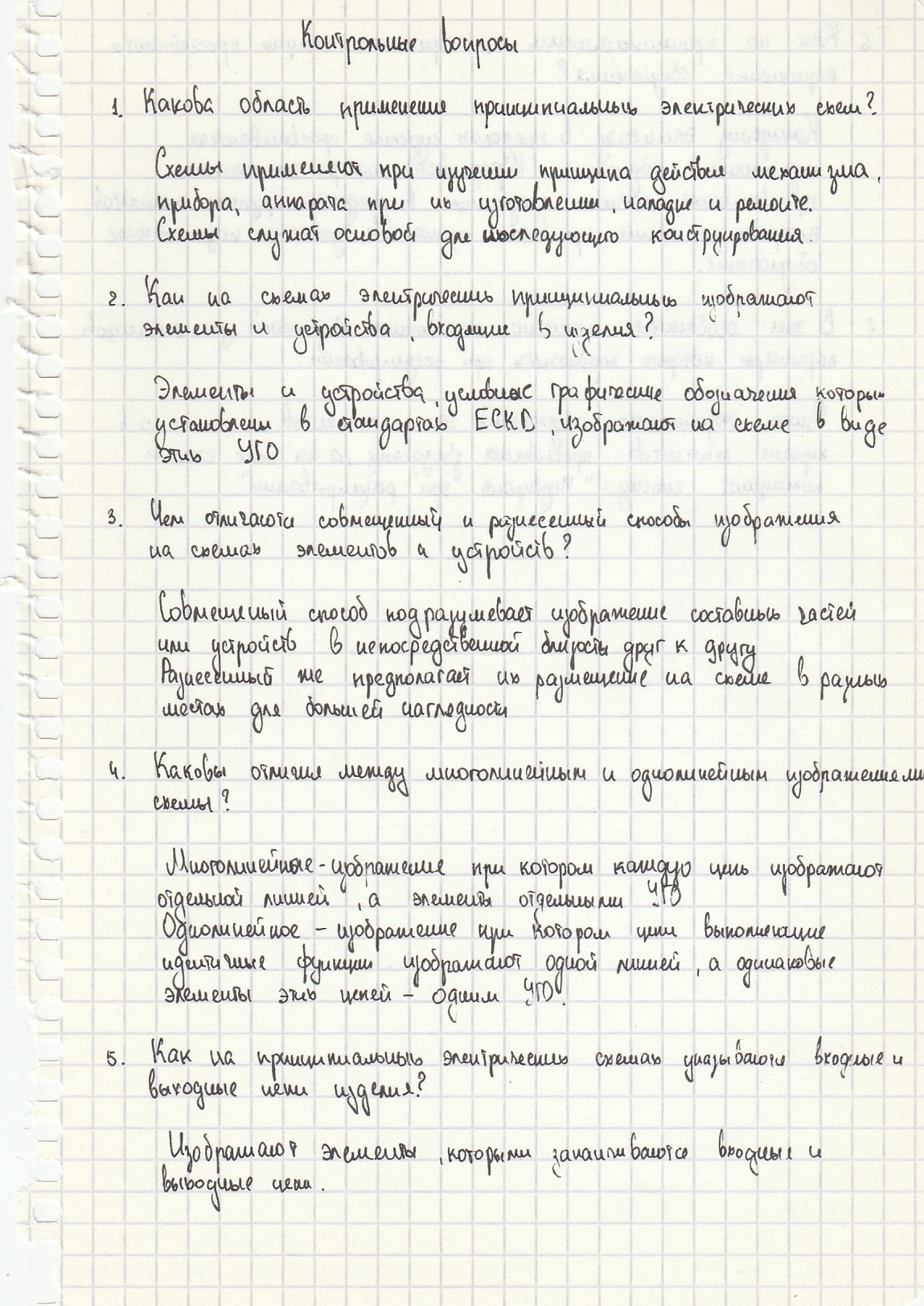

9.

10.

11. ВЫБОР ЭЛЕМЕНТНОЙ БАЗЫ И СОСТАВЛЕНИЕ ПЕРЕЧНЯ ЭЛЕМЕНТОВ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ

12. Цель работы:

13. Научиться осуществлять выбор элементной базы в зависимости от объекта установки и условий эксплуатации проектируемого электронного средства, разрабатывать и оформлять перечень элементов для схемы электрической принципиальной.

14. Устройство

15. Программатор микроконтроллера AVR предназначен для считывания/записи программного обеспечения микроконтроллера. Рабочее напряжение 5 В, устройство функционирует на базе микроконтроллера ATmega16 и микросхемы MAX232.

16. Основные понятия и определения в области терминологии электрических схем.

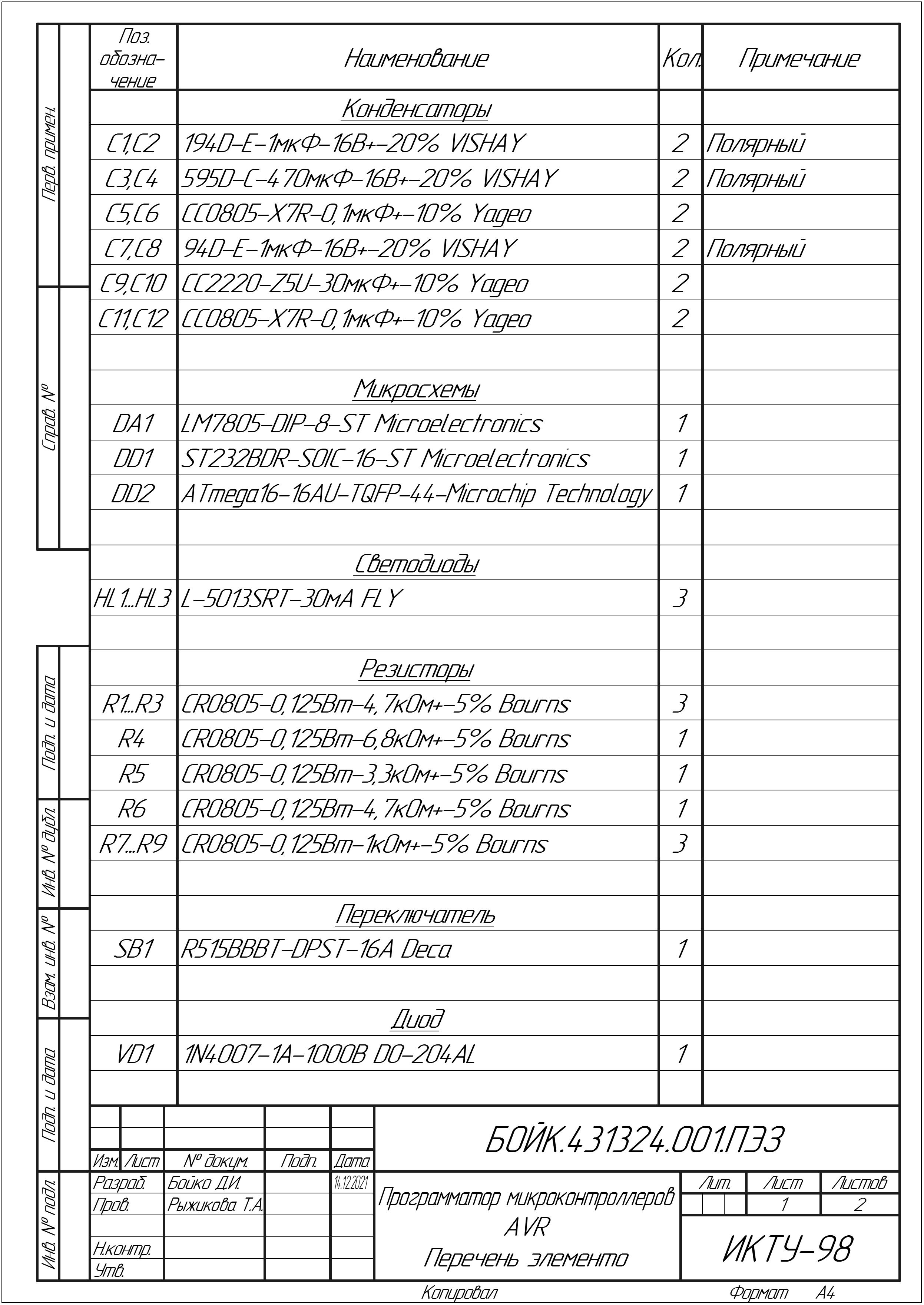

17.

18.

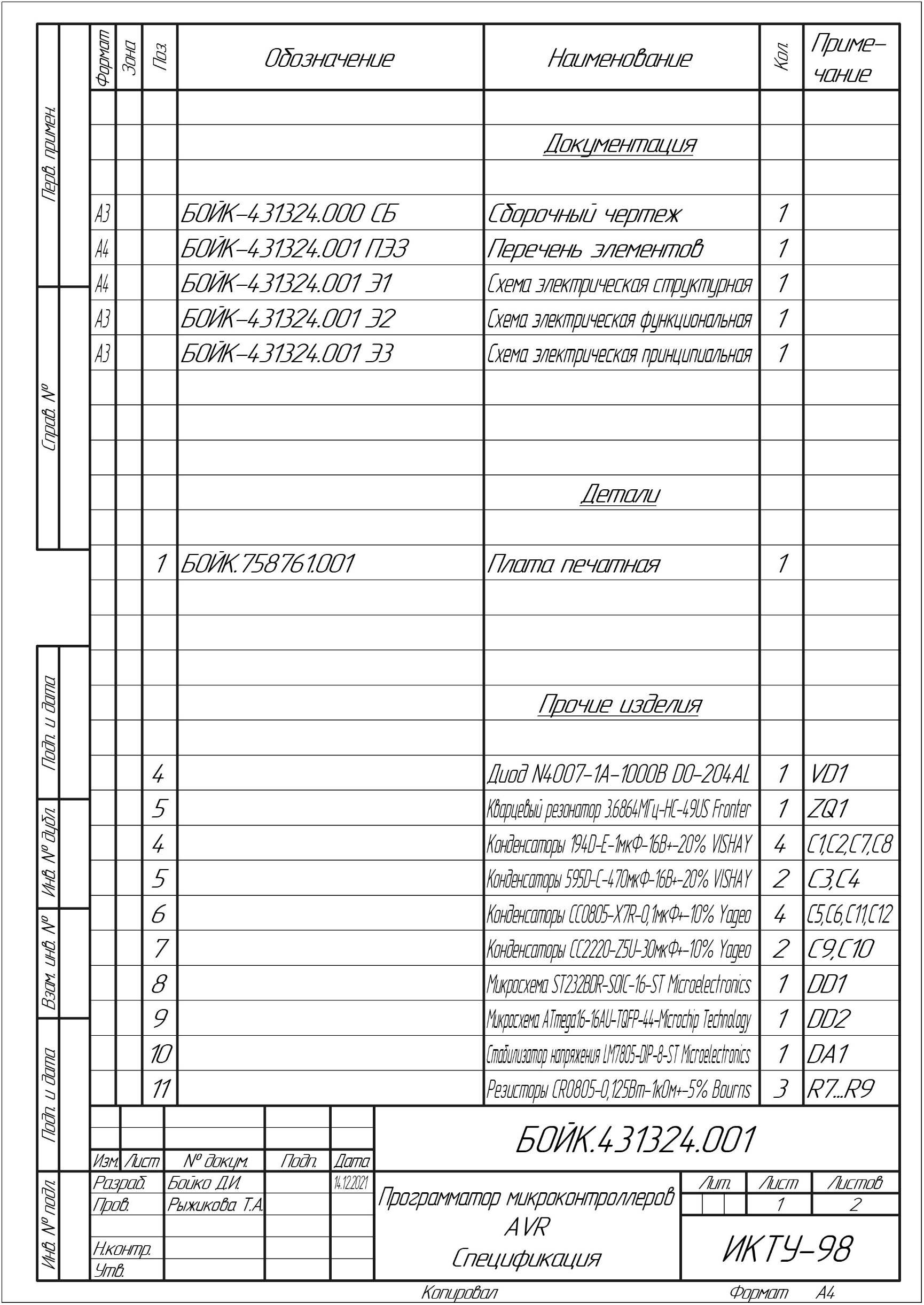

19. ОФОРМЛЕНИЕ СПЕЦИФИКАЦИИ К ЧЕРТЕЖУСБОРОЧНОЙ ЕДИНИЦЫ

20. Цель работы:

21. Научиться оформлять спецификации к сборочным чертежам сборочных единиц различных структурных уровней.

22. Устройство

23. Программатор микроконтроллера AVR предназначен для считывания/записи программного обеспечения микроконтроллера. Рабочее напряжение 5 В, устройство функционирует на базе микроконтроллера ATmega16 и микросхемы MAX232.

24. Основные понятия и определения в области терминологии электрических схем.

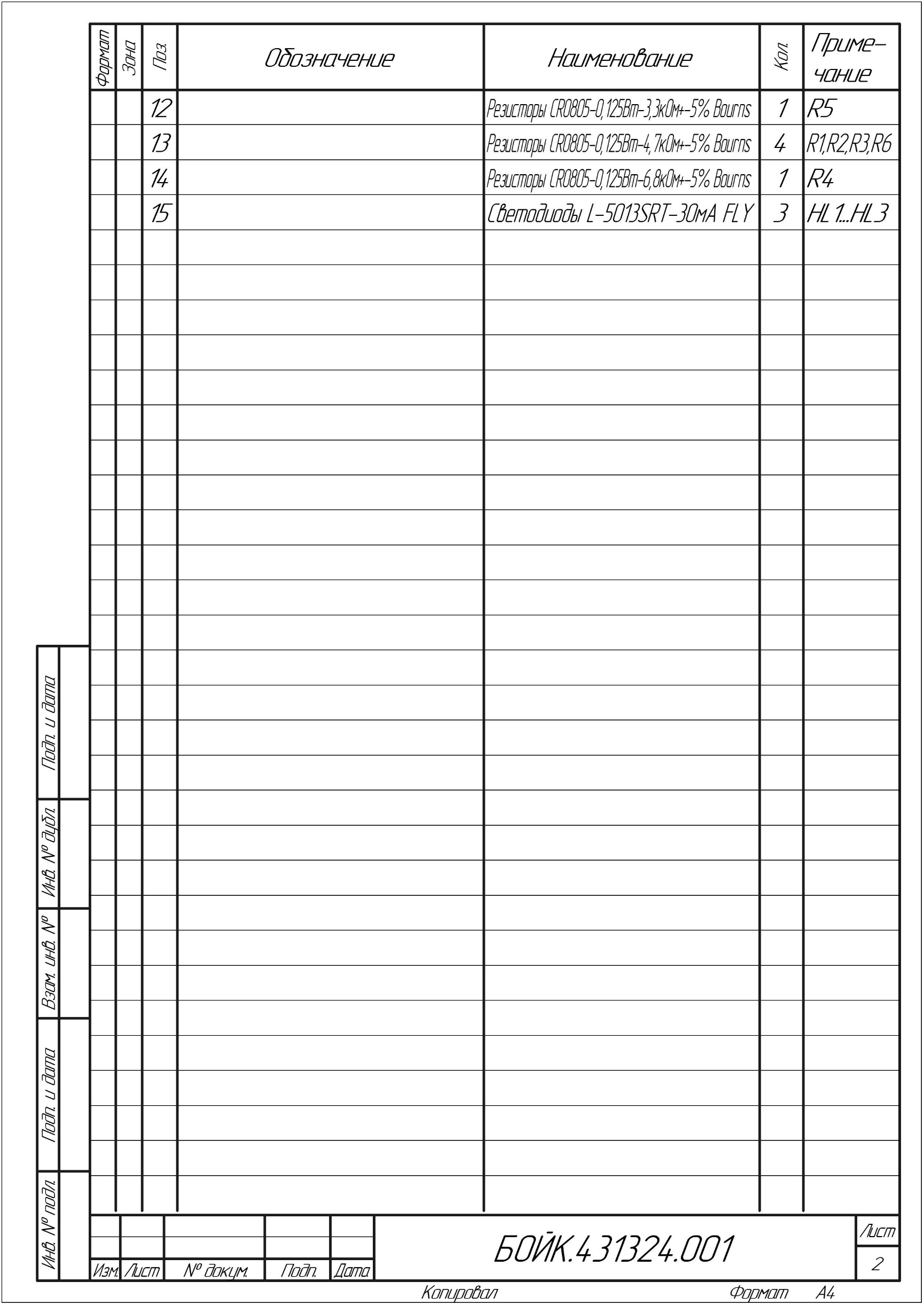

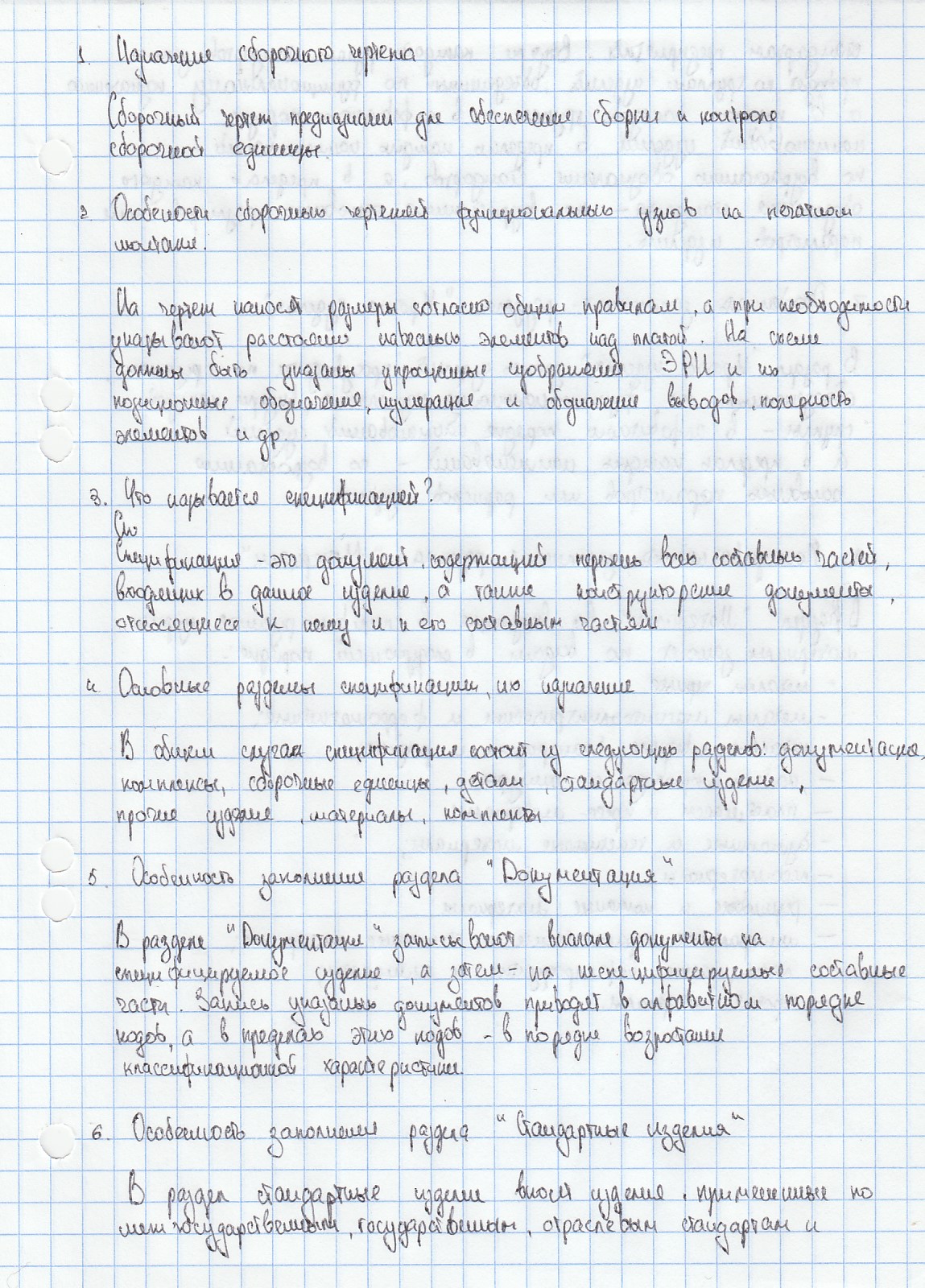

26.

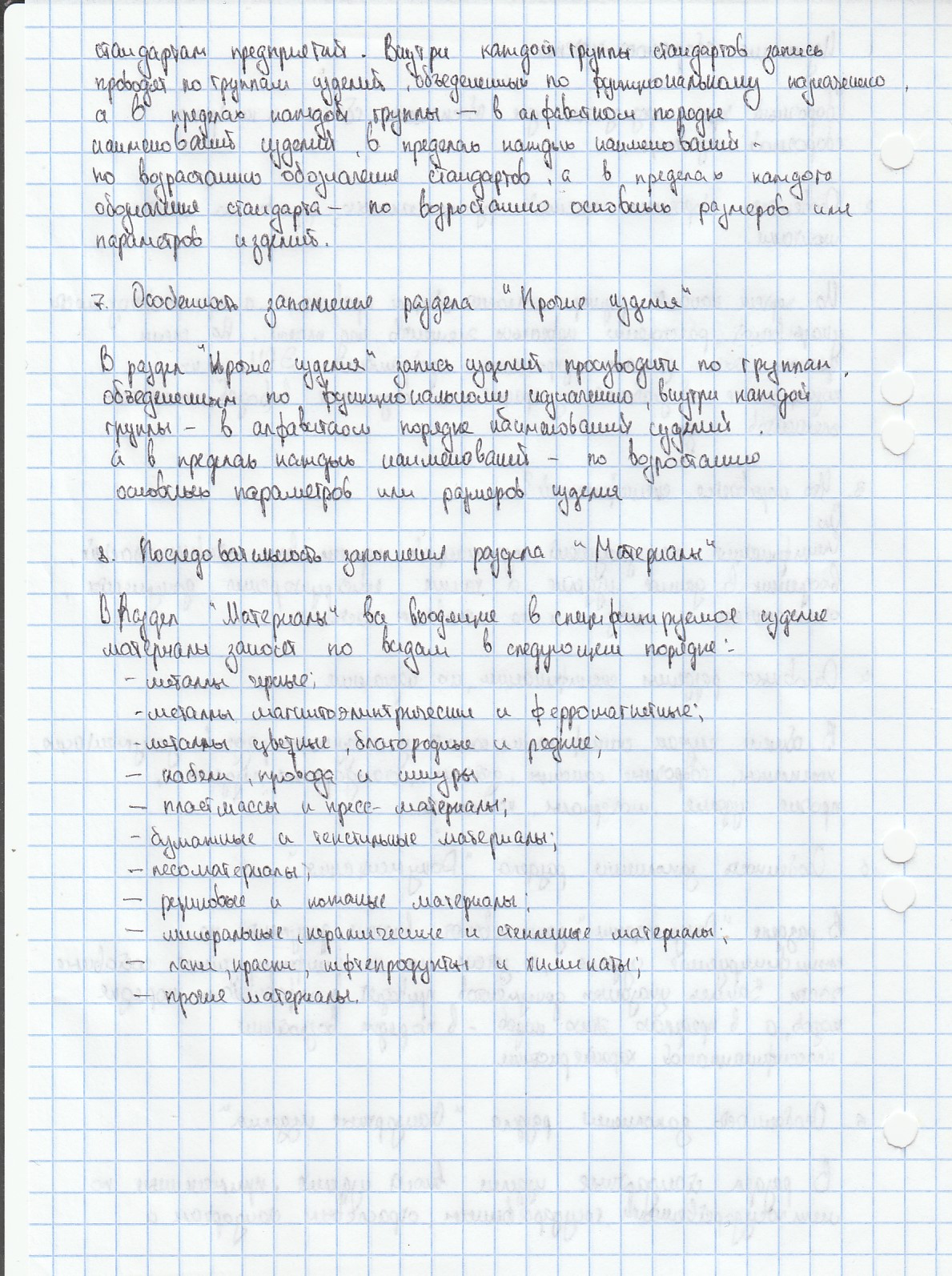

27.
