вторая часть / практика / Пр9
.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное бюджетное образовательное учреждение высшего образования «САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ им. проф. М.А. БОНЧ-БРУЕВИЧА» (СПБГУТ) Факультет информационных сетей и систем Кафедра сетей связи и передачи данных |
||||
|
||||
Практическая работа 9
|
||||
По дисциплине: |
Гетерогенные сети доступа |
|||
|
|
|||
Тема работы: |
Расчет параметров сети 802.16e (мобильный WiMAX) |
|||
|
|
|||
|
|
|||
|
||||
|
||||
Номер по списку: |
4 |
|
Работу выполнил студент |
|
|
|
|
группы: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Проверил: |
|
|
|
|
Доцент кафедры ССиПД |
|
|
|
|
Владимиров Сергей Сергеевич |
|
Санкт-Петербург 2022 |
||||
Цель работы
Ознакомиться с принципами расчета параметров сети 802.16e (технология мобильный WiMAX).
Выполнение
Выбрать из табл. 3.5 согласно своему номеру варианта исходные данные для расчета.

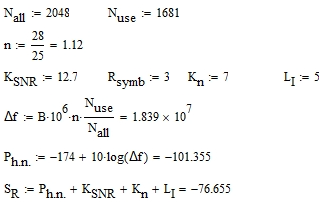

Для заданных параметров рассчитать чувствительность приемников БС и МС
Рассчитать бюджет линии для нисходящего и восходящего направлений для каждого из четырех типов застройки (табл. 3.3) и выбрать значение для расчета дальности связи.
Бюджет линии для нисходящего направления от базовой станции к абонентской станции.
-
Тип застройки
UC, дБ
PDL
Сельская местность
5
119.155
Пригород
0
114.155
Городской район
-3
111.155
Плотная городская застройка
-4
110.155
Для восходящего направления от абонентской станции к базовой станции.
-
Тип застройки
UC, дБ
PUL
Сельская местность
5
115.155
Пригород
0
110.155
Городской район
-3
107.155
Плотная городская застройка
-4
106.155
Рассчитать и построить графики зависимости величины потерь на трассе радиосигнала от расстояния d между БС и МС (диапазон 100–2000 м, точки через 100 м) для трех типов ландшафта (табл. 3.4). Графики строить на одном рисунке. На этой же координатной плоскости построить прямые, соответствующие рассчитанному в предыдущем пункте бюджету линии для каждого из типов застройки. Сделать выводы о дальности передачи для каждого сочетания типа застройки и типа ландшафта.
-
L(A), дБ
L(B), дБ
L(C), дБ
87.733
86.733
81.672
101.626
99.279
93.412
109.752
106.617
100.28
115.518
111.824
105.152
119.991
115.863
108.932
123.645
119.163
112.02
126.734
121.953
114.631
129.411
124.369
116.893
131.771
126.501
118.888
133.883
128.408
120.672
135.793
130.133
122.286
137.537
131.708
123.76
139.142
133.157
125.116
140.627
134.498
126.371
142.01
135.747
127.54
143.303
136.915
128.633
144.518
138.012
129.66
145.664
139.047
130.628
146.748
140.025
131.544
147.776
140.954
132.412
Рассчитать скорость передачи данных для каждого из направлений.
Скорость передачи данных (в бит/с) по направлению вниз
Скорость передачи данных (в бит/с) по направлению вверх
