Нормативные документы / Каталог удельных потерь теплоты (тепловых мостиков) теплотехнически неоднородных узлов

Qпп – тепловой поток через плиту покрытия, Qнс – тепловой поток через наружную стену

Рисунок 6 – Выделение теплового потока через смежные ограждающие конструкции в

линейной теплотехнической неоднородности стыка наружных стен и плиты покрытия

5.6 Точность расчетов значений удельных потерь теплоты через ТН

Значения удельных потерь теплоты через ТН получены на основании результатов расчета температурных полей моделей с использованием программы Temper 3D [9]. Для расчета температуры на поверхности и в сечении модели, теплового потока, программа Temper 3D использует метод конечных элементов, обеспечивает автоматическое разбиение на конечные элементы и необходимую точность расчетов. Temper 3D валидирована на соответствие требованиям СТБ EN ISO 10211-2016 [5].

5.7 Правила использования справочных значений удельных потерь теплоты через ТН для определения приведенного сопротивления теплопередаче ограждающих конструкций

5.7.1 Порядок расчета приведенного сопротивления теплопередаче ограждающих конструкций с использованием справочных значений удельных потерь теплоты через ТН состоит в последовательно выполняемых этапах:

анализ конструктивного решения ограждения, определение площади для контрольного значения приведенного сопротивления теплопередаче согласно заданию на проектирование;

предварительное назначение материала и толщины теплоизоляционного слоя;

определение по таблицам Каталога значений удельных потерь теплоты через ТН конструкции;

расчет геометрических параметров удельных потерь теплоты через ТН;

расчет приведенного сопротивления теплопередаче, сравнение с нормативным значением. В случае его недостижения увеличение толщины теплоизоляционного слоя, повтор расчета до достижения значений норм.

5.7.2При отсутствии в задании на проектирование информации ограничений по площади ограждающей конструкции, значение приведенного сопротивления теплопередаче определяется для всей ограждающей конструкции.

5.7.3В случае использования в ограждающих конструкциях материалов с промежуточными толщинами и коэффициентами теплопроводности, указанными в таблицах Каталога, для определения значений удельных потерь теплоты через ТН допускается использовать линейную интерполяцию или зависимости раздела 6.

5.7.4В случае использования в ограждающих конструкциях материалов с промежуточными толщинами и коэффициентами теплопроводности, превышающими или не достигающими значений, приведенных в таблицах Каталога, для определения значений удельных потерь теплоты через ТН допускается использовать линейную экстраполяцию или зависимости раздела 6.

При этом превышение или недостижение табличных значений толщины не должно быть выше:

подосновы – на 15 %;

теплоизоляционного слоя – на 10 %.

Превышение или недостижение табличных значений коэффициентов теплопроводностями не должно быть выше:

подосновы – на 15 %;

теплоизоляционного слоя – на 10 %.

5.7.5Предварительный выбор конструкции производят исходя из решений проек-

та (задания на проектирование). Предварительную толщину теплоизоляционного слоя оп-

где тиз − коэффициент теплопроводности теплоизоляционного материала, Вт/м∙°С;

Rт.норм − нормативное сопротивление теплопередаче, м²∙°С/Вт;

в , н − то же, что и в (3);

i , i − толщина и расчетный коэффициент теплопроводности материала слоев кон-

струкции соответственно, кроме теплоизоляционного;

r − коэффициент теплотехнической однородности, для предварительных расчетов принимают равным 0,6-0,65 для малоэтажных зданий, 0,65-0,7 – для многоэтажных зданий.

5.7.6 Перечень типовых теплотехнических неоднородностей при расчете приведенного сопротивления теплопередаче представлен в таблице 4.

5.8 Применение справочных значений удельных потерь теплоты через ТН для расчета потерь теплоты через ограждающие конструкции помещений

5.8.1 При определении потерь теплоты через ограждающие конструкции помещений Q, Вт, для повышения точности расчета рекомендуется использовать значения удельных потерь теплоты через ТН по формуле (13):

Ai - площадь теплотехнически однородного элемента конструкции, м²;

- сопротивление теплопередаче теплотехнически однородного элемента конструкции, определяемое по формуле (3); - то же, что и в (1);

- длина линейных теплотехнических неоднородностей помещения, м; - количество объемных и точечных теплотехнических неоднородностей в ограждении помещения, шт.

5.8.2 Правила определения площади ограждающих конструкций помещения должны соответствовать приведенным в разделе 4.

6 Таблицы справочных значений удельных потерь теплоты через ТН

6.1Удельные потери теплоты через линейные ТН наружных стен

6.1.1 Примыкание междуэтажной плиты перекрытия к наружным стенам

Таблица 6.1.1.1 – Удельные потери теплоты Ψ, Вт/(м∙°С), через линейные ТН для примыкания плиты перекрытия к двухслойной конструкции наружной стены по монолитному железобетонному поясу

НС 1.1.1

1 – теплоизоляционный слой, 2 –кладка из стеновых блоков, 3 – монолитный пояс, 4 - плита перекрытия

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,155 Вт/м·°С

Продолжение таблицы 6.1.1.1

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,20 Вт/м·°С

Таблица 6.1.1.2 – Функциональные зависимости для определения удельных потерь теплоты Ψ, Вт/(м∙°С), через линейные ТН для примыкания плиты перекрытия к двухслойной конструкции наружной стены по монолитному железобетонному поясу

ψ=0,15∙ x10,7021∙ x21,437∙ x3(-0,719)∙ x4(-1,384)

Таблица 6.1.1.3 – Удельные потери теплоты Ψ, Вт/(м∙°С), через линейные ТН для примыкания плиты перекрытия к двухслойной конструкции наружной стены (кирпичная кладка)

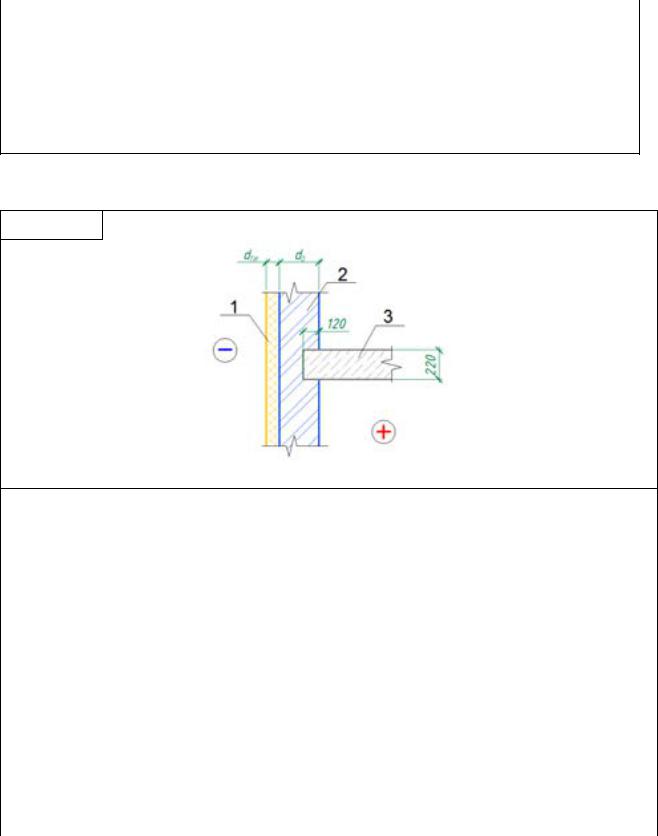

НС 1.1.2

1 – теплоизоляционный слой, 2 – кирпичная кладка, 3 – плита перекрытия

Подоснова изкерамического полнотелого кирпича

с коэффициентом теплопроводности λ0=0,81 Вт/м·°С

Таблица 6.1.1.4 – Функциональные зависимости для определения удельных потерь теплоты ψ, Вт/(м∙°С), через линейные ТН для примыкания плиты перекрытия к двухслойной конструкции наружной стены (кирпичная кладка)

ψ=0,015∙ x1(-0,128)∙ x21,758∙ x3(-1,282)∙ x4(-1,734)

Таблица 6.1.1.5 – Удельные потери теплоты ψ, Вт/(м∙°С), через линейные ТН для примыкания плиты перекрытия к утепленной железобетонной стене

НС 1.1.3

1 – теплоизоляционный слой, 2 – железобетон, 3 – плита перекрытия

Подоснова из железобетона с коэффициентом теплопроводности λ0=2,04 Вт/м·°С

0,2 0,0015 0,0009 0,0005 0,0014 0,0008 0,0005 0,0013 0,0008 0,0005 0,0010 0,0005 0,0003

0,3 0,0014 0,0008 0,0005 0,0013 0,0008 0,0005 0,0015 0,0007 0,0004 0,0012 0,0006 0,0003
