Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Продолжение таблицы 6.1.6.1

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,20 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
Толщина
подосновы,
подосновы,	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,3	-0,108	-0,094	-0,092	-0,104	-0,091	-0,089	-0,099	-0,087	-0,085	-0,081	-0,071	-0,070

0,4	-0,122	-0,106	-0,103	-0,118	-0,102	-0,099	-0,113	-0,098	-0,095	-0,091	-0,079	-0,077

0,5	-0,139	-0,120	-0,115	-0,133	-0,115	-0,110	-0,128	-0,110	-0,106	-0,102	-0,088	-0,085

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,22 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
Толщина
подосновы,
подосновы,	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,3	-0,108	-0,094	-0,092	-0,104	-0,091	-0,089	-0,100	-0,087	-0,085	-0,081	-0,071	-0,070

0,4	-0,123	-0,106	-0,103	-0,118	-0,103	-0,099	-0,113	-0,098	-0,095	-0,091	-0,079	-0,077

0,5	-0,139	-0,120	-0,114	-0,134	-0,115	-0,110	-0,128	-0,110	-0,105	-0,103	-0,089	-0,085

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,182 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
Толщина
подосновы,	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м
d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,2	-0,094	-0,084	-0,083	-0,091	-0,081	-0,080	-0,087	-0,078	-0,077	-0,071	-0,064	-0,064

0,4	-0,122	-0,106	-0,103	-0,118	-0,102	-0,099	-0,112	-0,098	-0,095	-0,091	-0,079	-0,077

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,211 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
Толщина
подосновы,	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м
d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,2	-0,095	-0,084	-0,083	-0,091	-0,081	-0,080	-0,088	-0,078	-0,077	-0,072	-0,064	-0,064

0,5	-0,139	-0,120	-0,114	-0,134	-0,115	-0,110	-0,128	-0,110	-0,105	-0,103	-0,088	-0,085

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,23 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
Толщина
подосновы,	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
d0, м
d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,2	-0,095	-0,084	-0,083	-0,091	-0,081	-0,080	-0,088	-0,078	-0,077	-0,072	-0,064	-0,063

0,42	-0,126	-0,109	-0,105	-0,121	-0,105	-0,101	-0,116	-0,100	-0,097	-0,094	-0,081	-0,078

110

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

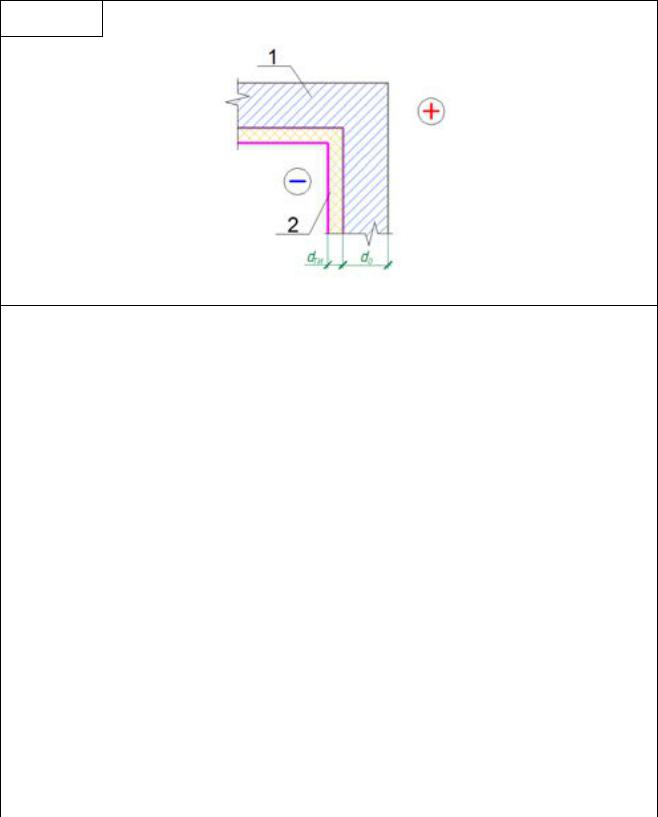

Таблица 6.1.6.2– Удельные потери теплоты ψ, Вт/(м∙°С), через линейные ТН выпуклого угла двухслойных утепленных наружных стен

НС 1.6.2

1 – подоснова, 2 – теплоизоляционный слой

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,155 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):

подосно-
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,3	-0,111	-0,096	-0,088	-0,109	-0,094	-0,085	-0,106	-0,091	-0,082	-0,092	-0,078	-0,070

0,4	-0,124	-0,107	-0,096	-0,121	-0,104	-0,094	-0,118	-0,101	-0,091	-0,104	-0,088	-0,078

0,5	-0,134	-0,116	-0,105	-0,132	-0,114	-0,102	-0,129	-0,111	-0,099	-0,115	-0,097	-0,085

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,17 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	-0,114	-0,097	-0,088	-0,111	-0,095	-0,086	-0,108	-0,092	-0,083	-0,093	-0,078	-0,070

0,4	-0,128	-0,109	-0,098	-0,125	-0,106	-0,095	-0,122	-0,103	-0,092	-0,107	-0,088	-0,078

0,5	-0,139	-0,119	-0,106	-0,136	-0,116	-0,104	-0,133	-0,113	-0,100	-0,118	-0,098	-0,086

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,20 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):

подосно-
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2

0,3	-0,117	-0,099	-0,089	-0,114	-0,096	-0,086	-0,111	-0,093	-0,083	-0,095	-0,078	-0,070

0,4	-0,133	-0,111	-0,099	-0,130	-0,108	-0,096	-0,127	-0,105	-0,093	-0,110	-0,089	-0,078

0,5	-0,147	-0,123	-0,108	-0,144	-0,120	-0,106	-0,140	-0,116	-0,102	-0,123	-0,100	-0,087

111

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Продолжение таблицы 6.1.6.2

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,22 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	-0,119	-0,099		-0,089	-0,115	-0,096	-0,086	-0,112	-0,093	-0,083	-0,095	-0,078	-0,069

0,4	-0,136	-0,112		-0,099	-0,133	-0,109	-0,096	-0,129	-0,106	-0,093	-0,111	-0,090	-0,078

0,5	-0,151	-0,125		-0,109	-0,148	-0,122	-0,106	-0,144	-0,118	-0,103	-0,126	-0,101	-0,087

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,182 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,098	-0,085		-0,078	-0,095	-0,082	-0,076	-0,092	-0,080	-0,073	-0,078	-0,067	-0,061

0,4	-0,130	-0,110		-0,098	-0,127	-0,107	-0,095	-0,124	-0,104	-0,092	-0,108	-0,089	-0,078

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,211 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,099	-0,085		-0,078	-0,096	-0,082	-0,076	-0,093	-0,080	-0,073	-0,078	-0,066	-0,061

0,5	-0,149	-0,124		-0,109	-0,146	-0,121	-0,106	-0,142	-0,117	-0,102	-0,124	-0,100	-0,087

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,23 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,099	-0,085		-0,078	-0,096	-0,082	-0,076	-0,093	-0,079	-0,073	-0,078	-0,066	-0,061

0,42	-0,140	-0,115		-0,101	-0,137	-0,112	-0,098	-0,133	-0,108	-0,095	-0,115	-0,092	-0,079

	Подоснова из железобетона с коэффициентом теплопроводности λ0=2,04 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,081	-0,072		-0,068	-0,078	-0,069	-0,066	-0,075	-0,067	-0,063	-0,061	-0,055	-0,053

0,3	-0,096	-0,079		-0,073	-0,093	-0,077	-0,070	-0,089	-0,074	-0,068	-0,072	-0,060	-0,056

				Подоснова из керамического полнотелого кирпича
			с коэффициентом теплопроводности λ0=0,81 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,25	-0,101	-0,083		-0,076	-0,097	-0,080	-0,073	-0,093	-0,077	-0,070	-0,076	-0,063	-0,058

0,38	-0,130	-0,100		-0,087	-0,126	-0,096	-0,084	-0,120	-0,092	-0,080	-0,098	-0,075	-0,066

112

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Продолжение таблицы 6.1.6.2

Подоснова из силикатного полнотелого кирпича

с коэффициентом теплопроводности λ0=1,16 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,25	-0,095	-0,080	-0,073	-0,092	-0,077	-0,071	-0,088	-0,074	-0,068	-0,072	-0,061	-0,056

0,38	-0,123	-0,094	-0,083	-0,118	-0,091	-0,080	-0,113	-0,087	-0,077	-0,091	-0,071	-0,063

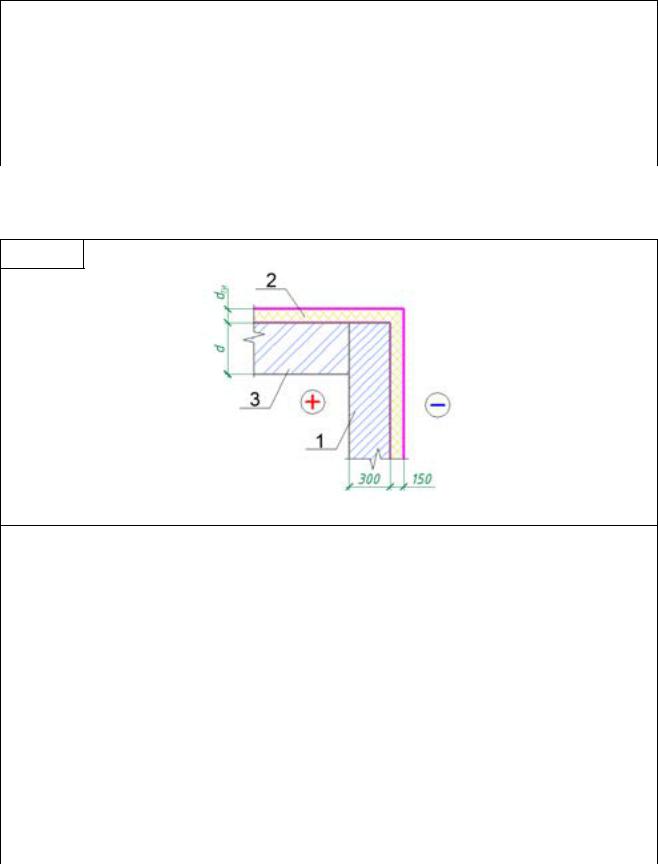

Таблица 6.1.6.3 – Удельные потери теплоты ψ, Вт/(м∙°С), через линейные теплотехнические неоднородности выпуклого угла двухслойных утепленных наружных стен с утепленным (150 мм) железобетонным пилоном (300 мм)

НС 1.6.3

1 – железобетонный пилон, 2 – теплоизоляционный слой, 3 – каменная кладка

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,155 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	-0,091	-0,082	-0,083	-0,088	-0,080	-0,080	-0,084	-0,076	-0,077	-0,068	-0,062	-0,063

0,4	-0,101	-0,091	-0,091	-0,097	-0,087	-0,088	-0,093	-0,084	-0,084	-0,074	-0,067	-0,068

0,5	-0,113	-0,100	-0,100	-0,109	-0,096	-0,096	-0,103	-0,092	-0,092	-0,082	-0,074	-0,074

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,17 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	-0,092	-0,083	-0,083	-0,088	-0,080	-0,080	-0,085	-0,077	-0,077	-0,069	-0,062	-0,063

0,4	-0,102	-0,091	-0,091	-0,098	-0,088	-0,088	-0,094	-0,084	-0,084	-0,075	-0,068	-0,068

0,5	-0,114	-0,101	-0,100	-0,109	-0,097	-0,097	-0,104	-0,093	-0,092	-0,083	-0,074	-0,074

113

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Продолжение таблицы 6.1.6.3

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,20 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	-0,093	-0,084	-0,083	-0,089	-0,081	-0,081	-0,086	-0,077	-0,077	-0,070	-0,062	-0,063

0,4	-0,103	-0,092	-0,092	-0,099	-0,089	-0,088	-0,095	-0,085	-0,085	-0,076	-0,068	-0,068

0,5	-0,115	-0,102	-0,101	-0,111	-0,098	-0,097	-0,105	-0,094	-0,093	-0,084	-0,075	-0,075

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,22 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	-0,093	-0,084	-0,084	-0,090	-0,081	-0,081	-0,086	-0,078	-0,077	-0,070	-0,063	-0,063

0,4	-0,104	-0,092	-0,092	-0,100	-0,089	-0,088	-0,095	-0,085	-0,084	-0,077	-0,069	-0,069

0,5	-0,116	-0,103	-0,101	-0,111	-0,099	-0,097	-0,106	-0,094	-0,093	-0,084	-0,075	-0,075

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,182 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,084	-0,076		-0,077	-0,081	-0,074	-0,075	-0,078	-0,071	-0,072	-0,064	-0,058	-0,059

0,4	-0,102	-0,092		-0,091	-0,098	-0,088	-0,088	-0,094	-0,084	-0,084	-0,075	-0,068	-0,068

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,211 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,085	-0,077		-0,077	-0,082	-0,074	-0,075	-0,079	-0,071	-0,072	-0,065	-0,058	-0,059

0,5	-0,115	-0,102		-0,101	-0,111	-0,099	-0,097	-0,106	-0,094	-0,093	-0,084	-0,075	-0,075

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,23 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	-0,085	-0,077		-0,078	-0,082	-0,074	-0,075	-0,079	-0,071	-0,072	-0,065	-0,059	-0,059

0,42	-0,106	-0,095		-0,094	-0,102	-0,091	-0,090	-0,098	-0,087	-0,086	-0,078	-0,070	-0,070

				Подоснова из керамического полнотелого кирпича
			с коэффициентом теплопроводности λ0=0,81 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,25	-0,091	-0,079		-0,079	-0,087	-0,077	-0,076	-0,084	-0,074	-0,073	-0,069	-0,060	-0,060

0,38	-0,104	-0,090		-0,088	-0,100	-0,087	-0,085	-0,096	-0,083	-0,081	-0,078	-0,067	-0,066

114

Продолжение таблицы 6.1.6.3

Подоснова из силикатного полнотелого кирпича

с коэффициентом теплопроводности λ0=1,16 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,25	-0,089	-0,078	-0,078	-0,086	-0,076	-0,075	-0,083	-0,073	-0,072	-0,068	-0,059	-0,060

0,38	-0,102	-0,088	-0,086	-0,099	-0,085	-0,083	-0,094	-0,081	-0,079	-0,076	-0,066	-0,065

Таблица 6.1.6.4 – Функциональные зависимости для определения удельных потерь теплоты ψ, Вт/(м∙°С), через линейные ТН выпуклого угла двухслойных утепленных наружных стен

					Коэффициент теплопро-		Коэффициент теплопро-		Толщина теплоизоляции,
		Толщина подосновы, d0, м			водности утеплителя		водности подосновы		Толщина теплоизоляции,
		Толщина подосновы, d0, м			водности утеплителя		водности подосновы			dТИ, м
					λТИ, Вт·м/°С			λ0, Вт·м/°С		dТИ, м
					λТИ, Вт·м/°С			λ0, Вт·м/°С
			x1			x2		x3		x4
		0,2-0,5			0,0345-0,0438		0,155-2,04		0,1-0,2

					ψ=1,332∙ x10,403 x20,969∙ x3(-0,075)∙ x4(-0,42)
"МАРС"
		Таблица 6.1.6.5 – Удельные потери теплоты ψ, Вт/(м∙°С), через линейные ТН выпуклого угла
		однослойных наружных стен
		однослойных наружных стен
мастерскаяконструкторская-проектноПинскаяКУП
мастерскаяконструкторская-проектноПинскаяКУП		НС 1.6.4
		НС 1.6.4
приобретено

		Толщина		Кладка из стеновых блоков с коэффициентом теплопроводности, (Вт/м∙°С)
		кладки,
		кладки,
		d0, м		0,155		0,17		0,20		0,22
издание
издание		0,6		-0,218		-0,238		-0,279		-0,306
		0,6		-0,218		-0,238		-0,279		-0,306

электронноеОфициальное				Кладка из керамических поризованных пустотелых блоков
	15:58:1503.06.20214,-185
	15:58:1503.06.20214,-185	Толщина
		Толщина
		кладки,		Плотность кладки 1120 кг/м3				Плотность кладки 850 кг/м3
		d0, м
		0,51			-0,348				-0,228

115

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Таблица 6.1.6.6 – Удельные потери теплоты ψ, Вт/(м∙°С), через линейные ТН выпуклого угла двухслойных утепленных наружных стен с примыканием колонны

НС 1.6.5

1 – подоснова, 2 - железобетонная колонна, 3 – теплоизоляционный слой, 4 – упругая прокладка

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,155 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425				λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1		0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,5	-0,071	-0,071	-0,070	-0,070		-0,069	-0,068	-0,069	-0,068	-0,067	-0,063	-0,060	-0,058

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,17 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425				λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1		0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,5	-0,077	-0,075	-0,073	-0,076		-0,074	-0,072	-0,075	-0,072	-0,070	-0,068	-0,064	-0,061

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,20 Вт/м·°С

Толщина					Толщина теплоизоляции, dТИ, м
подосно-	λТИ=0,0438			λТИ=0,0425				λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1		0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,5	-0,089	-0,083	-0,079	-0,087		-0,081	-0,077	-0,086	-0,079	-0,075	-0,076	-0,069	-0,064

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,22 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425				λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1		0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,5	-0,096	-0,087	-0,082	-0,094		-0,085	-0,080	-0,092	-0,083	-0,077	-0,081	-0,072	-0,066

116

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Таблица 6.1.6.7 – Удельные потери теплоты ψ, Вт/(м∙°С), через линейные ТН вогнутого угла двухслойных утепленных наружных стен

НС 1.6.6

1 – несущий слой, 2 – теплоизоляционный слой

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,155 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	0,034	0,030	0,028	0,033	0,029	0,027	0,032	0,028	0,026	0,027	0,023	0,022

0,4	0,037	0,032	0,030	0,037	0,031	0,029	0,035	0,030	0,028	0,030	0,026	0,023

0,5	0,041	0,035	0,032	0,040	0,034	0,031	0,039	0,033	0,030	0,034	0,028	0,025

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,17 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	0,034	0,030	0,028	0,033	0,029	0,027	0,032	0,028	0,026	0,027	0,023	0,022

0,4	0,038	0,033	0,030	0,037	0,032	0,029	0,036	0,031	0,028	0,031	0,026	0,023

0,5	0,042	0,035	0,032	0,041	0,034	0,031	0,039	0,033	0,030	0,034	0,028	0,025

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,20 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	0,034	0,030	0,028	0,033	0,029	0,027	0,032	0,028	0,026	0,027	0,023	0,022

0,4	0,039	0,033	0,030	0,038	0,032	0,029	0,036	0,031	0,028	0,031	0,026	0,023

0,5	0,043	0,036	0,032	0,042	0,035	0,031	0,040	0,033	0,030	0,034	0,028	0,025

117

Официальное электронное издание приобретено КУП Пинская проектно-конструкторская мастерская "МАРС"

185-4, 03.06.2021 15:58:15

Продолжение таблицы 6.1.6.7

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,22 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,3	0,034	0,030	0,028	0,033	0,029	0,027	0,032	0,028	0,026	0,027	0,023	0,022

0,4	0,039	0,033	0,030	0,038	0,032	0,029	0,036	0,031	0,028	0,031	0,026	0,023

0,5	0,043	0,036	0,032	0,042	0,035	0,031	0,041	0,033	0,030	0,035	0,028	0,025

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,182 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	0,030	0,027	0,026	0,029	0,026	0,025	0,028	0,025	0,024	0,023	0,021	0,020

0,4	0,038	0,033	0,030	0,037	0,032	0,029	0,036	0,031	0,028	0,031	0,026	0,023

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,211 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	0,030	0,027	0,026	0,029	0,026	0,025	0,028	0,025	0,024	0,023	0,021	0,020

0,5	0,043	0,036	0,032	0,042	0,035	0,031	0,040	0,033	0,030	0,034	0,028	0,025

Подоснова из стеновых блоков с коэффициентом теплопроводности λ0=0,23 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	0,030	0,027	0,026	0,029	0,026	0,025	0,028	0,025	0,024	0,023	0,021	0,020

0,42	0,040	0,033	0,030	0,039	0,032	0,029	0,037	0,031	0,028	0,032	0,026	0,023

	Подоснова из железобетона с коэффициентом теплопроводности λ0=2,04 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438			λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,2	0,028	0,026	0,025	0,027	0,025	0,024	0,026	0,024	0,024	0,022	0,020	0,020

0,3	0,031	0,027	0,026	0,030	0,026	0,025	0,029	0,025	0,024	0,024	0,021	0,020

118

Продолжение таблицы 6.1.6.7

				Подоснова из керамического полнотелого кирпича
			с коэффициентом теплопроводности λ0=0,81 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,25	0,030	0,027		0,026	0,029	0,026	0,025	0,028	0,025	0,024	0,023	0,021	0,020

0,38	0,036	0,030		0,027	0,034	0,029	0,027	0,033	0,028	0,026	0,027	0,023	0,021

				Подоснова из силикатного полнотелого кирпича
			с коэффициентом теплопроводности λ0=1,16 Вт/м·°С

Толщина	Толщина теплоизоляции, dТИ, м, с коэффициентом теплопроводности λТИ, Вт/(м∙°С):
подосно-	λТИ=0,0438				λТИ=0,0425			λТИ=0,0410			λТИ=0,0345
вы, d0, м	0,1	0,15		0,2	0,1	0,15	0,2	0,1	0,15	0,2	0,1	0,15	0,2
0,25	0,030	0,027		0,026	0,029	0,026	0,025	0,028	0,025	0,024	0,023	0,021	0,020

0,38	0,035	0,029		0,027	0,033	0,028	0,026	0,032	0,027	0,025	0,026	0,022	0,021

Таблица 6.1.6.8 – Удельные потери теплоты ψ, Вт/(м∙°С), через линейные ТН вогнутого угла
однослойных наружных стен

проектно-конструкторская мастерская "МАРС"		НС 1.6.7


Пинская					1 – материал стены

		Толщина	Кладка из стеновых блоков с коэффициентом теплопроводности λ0, Вт/(м∙°С)
КУП		кладки,
		кладки,
приобретено		d0, м	0,155		0,17	0,20	0,22

		0,6	0,084		0,092	0,107	0,118
		0,6	0,084		0,092	0,107	0,118
издание
издание			Кладка из керамических поризованных пустотелых блоков
			Кладка из керамических поризованных пустотелых блоков

		Толщина
электронноеОфициальное	15:58:1503.06.20214,-185	кладки,	Плотность кладки 1120 кг/м3			Плотность кладки 850 кг/м3
электронноеОфициальное	15:58:1503.06.20214,-185	d0, м
		d0, м
		0,51		0,134		0,088

119

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 1112 / 2212 13 14 15 16 17 18 19 20 21 22 > Следующая >>>

Соседние файлы в папке Нормативные документы

#
10.06.20235.32 Mб47Каталог удельных потерь теплоты (тепловых мостиков) теплотехнически неоднородных узлов.pdf
#
10.06.202314.93 Mб27Пособие 2.91 (к СНиП 2.04.05-91) Расчет поступления теплоты солнечной радиации в помещения.doc
#
10.06.2023699.25 Кб99СН 4.02.03-2019 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА.pdf
#
10.06.20231.16 Mб22СНБ 4.02.01-03 Отопление, вентиляция и кондиционирование воздуха.pdf
#
10.06.20232.34 Mб17СНиП II-3-79 Строительная теплотехника.doc
#
10.06.2023836.41 Кб411СП 2.04.01-2020 Строительная теплотехника.pdf
