6.2. Холодный период года
1. В холодный период года для плафонов при подаче смыкающимися или несмыкающимися коническими струями проверка сохранения схемы воздухораспределения выполняется по избыточной температуре приточного воздуха с использованием следующей формулы:
.
Если полученная разность более разности температур между температурой приточного воздуха и воздуха в помещении, то выполняется расчет максимальных значений скорости Vx и избыточной температуры tx по тем же формулам, которые применяются и для теплого периода, проверяется их соответствие заданным величинам.
Исключением
является случай
если
.
Для этого случая коэффициент неизотермичности вычисляется по другой формуле:
.
7. Расчет распределения воздуха через решетки горизонтальными струями выше рабочей зоны
7.1. Теплый период года
1. Проверяют выполнение соотношения
,
приняв за b1 длину помещения. Если условие не выполняется, то делят помещение на нужное количество частей, определяют действительное значение b1 и проверяют выполнение условия:
2. Определяют число зон и вычисляют расход воздуха, приходящийся на один воздухораспределитель:
,
м3/с.
3. Определяется длина струи до входа в обслуживаемую зону:
4. Ориентировочное значение расчетной площадь воздухораспределителя выражается из формулы:
где значения m, n и t0max принимаются для холодного периода.
5. Из существующих значений, приведенных в таблице, выбирается действительное значение площади сечения решетки.

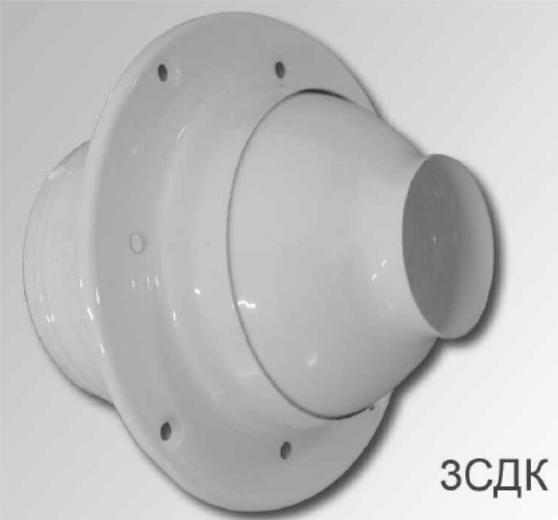

Для сопел расчетная площадь выбирается из ряда: 0,0028; 0,0050; 0,0079; 0,0123; 0,0201; 0,0246; 0,0314; 0,0402; 0,0628 м2.
Расчетная площадь сечения решетки F0, м2.
Ширина, мм |
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
Высота, мм |
|||||||||
100 |
0,008 |
0,013 |
0,017 |
0,022 |
0,026 |
0,031 |
0,035 |
0,040 |
0,045 |
150 |
0,013 |
0,020 |
0,027 |
0,034 |
0,041 |
0,048 |
0,055 |
0,062 |
0,069 |
200 |
0,017 |
0,027 |
0,036 |
0,046 |
0,055 |
0,065 |
0,075 |
0,084 |
0,094 |
250 |
0,022 |
0,034 |
0,046 |
0,058 |
0,070 |
0,082 |
0,094 |
0,106 |
0,118 |
300 |
0,026 |
0,041 |
0,055 |
0,070 |
0,085 |
0,099 |
0,114 |
0,128 |
0,143 |
350 |
0,031 |
0,048 |
0,065 |
0,082 |
0,099 |
0,116 |
0,133 |
0,150 |
0,167 |
400 |
0,035 |
0,055 |
0,075 |
0,094 |
0,114 |
0,133 |
0,153 |
0,172 |
0,192 |
450 |
0,040 |
0,062 |
0,084 |
0,106 |
0,128 |
0,150 |
0,172 |
0,194 |
0,216 |
500 |
0,045 |
0,069 |
0,094 |
0,118 |
0,143 |
0,167 |
0,192 |
0,216 |
0,241 |
6. Определяют действительное значение скорости воздуха в расчетном сечении диффузора:
, м/с.
7. Определяют максимальную скорость воздуха в обслуживаемой зоне:
,
и максимальное отклонение температуры воздуха в рабочей зоне:
.
