5. Из этой формулы определяется необходимая площадь сечения решетки. Разделив секундный объемный расход воздуха l на произведение , получим:
.
6. Из существующих значений, приведенных в таблице, выбирается действительное значение расчетной площади сечения воздухораспределителя.
Расчетная площадь сечения воздухораспределителя F0, м2.
Размеры воздухораспределителя, мм |
Площадь расчетного сечения, м2 |
|
Высота сетки |
Диаметр |
|
600 |
200 |
0,164 |
1000 |
200 |
0,277 |
1000 |
300 |
0,431 |
1400 |
300 |
0,607 |
1800 |
300 |
0,782 |
1400 |
400 |
0,823 |
1800 |
400 |
1,062 |
1800 |
500 |
1,341 |
7. Определяют действительное значение скорости воздуха в расчетном сечении диффузора:
, м/с.
8. Вычисляют скорость воздуха при входе в обслуживаемую зону:
.
9. Затем определяется максимально допустимое отклонение температуры воздуха в сечение воздухораспределителя:
где Kж.с. – коэффициент живого сечения.
10. Определяют максимальное отклонение температуры воздуха на входе в рабочую зону:
где t0 – разность температур приточного воздуха в сечении воздухораспределителя и воздуха в рабочей зоне принять равной значению максимально допустимого отклонения, округленному до целых в меньшую сторону.

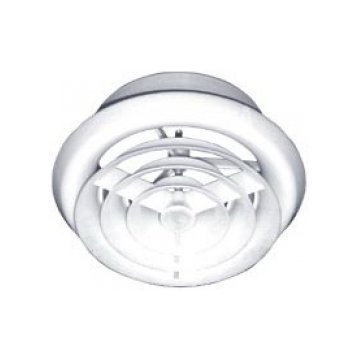

6. Расчет распределения воздуха через потолочный диффузор коническими струями
6.1. Теплый период года
1
.
Вычисляется ориентировочное значение
площади зоны, обслуживаемой одним
воздухораспределителем:
где h0 – высота от пола до нижнего края воздухораспределителя.
2. Вычисляется ориентировочное число зон, обслуживаемых одним воздухораспределителем:
.
Производится разбивка помещения на полученное число зон, при этом проверяется выполнение соотношения: a1/b1 = 1‑1,5. При невыполнении данного условия или невозможности скомпоновать полученное число зон, их число увеличивается до действительного значения N.
3. Далее определяется расход воздуха, приходящийся на один воздухораспределитель:
, м3/с.
4. Определяется длина струи до входа в обслуживаемую зону:
5. Ориентировочное значение расчетной площадь воздухораспределителя выражается из формулы:
где значения m, n и t0max принимаются для холодного периода.
6. Полученное значение F0 округляют в меньшую сторону до значения из ряда 0,011; 0,018; 0,029; 0,046 м2.
7. Определяют действительное значение скорости воздуха в расчетном сечении диффузора:
, м/с.
8. Вычисляют коэффициент неизотермичности:
,
где H – комплексный параметр, характеризующий неизотермичность струи, м.
Знак «+» используют в теплый, а «–» – в холодный период года.
Для ненастилающихся компактных, конических и веерных струй:
.
Определяют скорость воздуха при входе в обслуживаемую зону:
.
Для плафонов при подаче смыкающимися или несмыкающимися коническими струями: Кс = 0,9, Кв =1.
9. Затем определяется отклонение температуры воздуха в струе от температуры воздуха в помещении при входе в рабочую зону:
.
