3. Расчет распределения воздуха через щелевой воздухораспределитель настилающим на потолок потоком
1.
Площадь
помещения,
приходящейся
на
один
воздухораспределитель
Aо.з. = а1·b1,
определяется из следующие соотношений:
,
где а1 и b1 – стороны обслуживаемой одним воздухораспределителем зоны вдоль которой распространяется струя, и вдоль которой расположен воздухораспределитель;
hпом – высота помещения.
Если параметры помещения не соответствуют этим соотношениям, то оно делится на несколько обслуживаемых зон.
При этом расход воздуха, приходящийся на один воздухораспределитель:
, м3/с,
2. Далее определяется длина струи до входа в обслуживаемую зону:
Скорость воздуха при входе в обслуживаемую зону для плоских струй равна:
где m1 – скоростной коэффициент щели;
b0 – высота щели, м.
Для решеток (щелей) при настилающей подаче: Кс = 0,8, Кв = 1, Кн = 1;
3.
Из этой формулы определяется необходимая
длина щели a0.
Разделив секундный объемный расход
воздуха L
на произведение
,
получим:
.
4. Действительную длину щели принимают равным ориентировочному значению, округленному в меньшую сторону до одного из чисел ряда 0,5; 1; 1,5; 2; 2,5.
5. Определяют действительное значение скорости воздуха в сечении решетки:
, м/с,
где L – объемный расход воздуха, м/с.
Действительная площадь сечения щели, определяется по ее действительным размерам:
F0 = a0b0.
6. Определяют скорость воздуха при входе в обслуживаемую зону:
.
7. Вычисляют максимально допустимое отклонение температуры воздуха в струе от температуры воздуха в помещении, при которой струя устойчиво настилается и не отрывается от потолка:
где n1 – температурны коэффициент щели.
8. Затем определяется отклонение температуры воздуха в струе от температуры воздуха в помещении при входе в рабочую зону:
.
Разность температур t0 приточного воздуха в сечении воздухораспределителя и воздуха в рабочей зоне, принять равной значению максимально допустимого отклонения температуры воздуха в струе, округленному до целых значений в меньшую сторону.

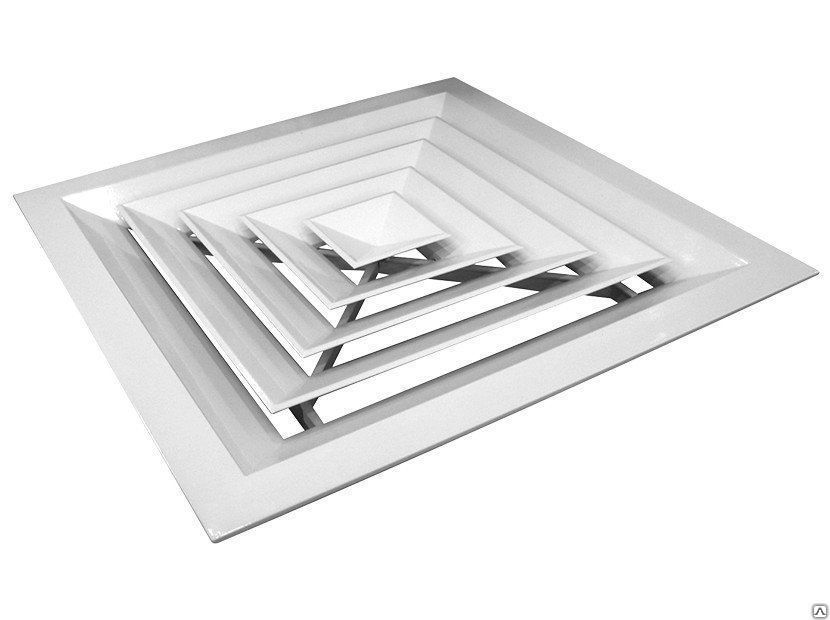

4. Расчет распределения воздуха через потолочный диффузор настилающим на потолок потоком
1. Максимальную площадь помещения, приходящейся на один воздухораспределитель Aо.з. = а1·b1, определяют из следующего соотношения:
где а1 и b1 – стороны обслуживаемой одним воздухораспределителем зоны, разбить помещение в соответствии с этим правилом на зоны и проверить выполнение правила:
где hо.з. – высота обслуживаемой зоны.
Таким образом:
.
Ориентировочное количество зон:
.
Далее разбивают помещение на зоны соблюдая правило:
a1/b1 = 1‑1,5.
Если правило не выполняется, дополнительно разбить помещение на более мелкие зоны, таким образом, чтобы правило выполнялось.
2. Далее определяется расход воздуха, приходящийся на один воздухораспределитель:
,
м3/с,
где Lпом – расход воздуха, заданный для всего помещения, м3/с.
3. Определяется длина струи до входа в обслуживаемую зону:
Скорость воздуха при входе в обслуживаемую зону для плоских струй равна:
.
Для плафонов при подаче настилающейся веерной струей: Кв = 1, Кн = 1,
.
