флюидов, расстановку скважин, расчет про- |
||
|
|
|
|
странственного профиля стволов скважин, |
||
|
|
|
|
управление сценариями и режимами работы |
||
|
|
|
|
скважин, анализ результатов моделирования, |
||
|
|
|
|
сравнение вариантов разработки по различ- |
||
|
|
|
|
ным |
технологическим и |
экономическим |
|
|
|
|
критериям, в том числе сконструированным |
||
|
|
|
|
пользователем. |
|
|
|
|
|
|
Автоматизированные средства для поиска |
||
|
|
|
|
рационального размещения скважин основа- |
||
|
|
|
|
ны на гибридном генетическом алгоритме и |
||
|
|
|
|
нейронных сетях. Предусмотрен анализ и |
||
|
|
|
|
классификация информации в базе данных |
||
|
|
|
|
сценариев разработки залежей. Это позволя- |
||
|
|
|
|
ет накапливать опыт проектирования разра- |
||
|
|
|
|
ботки месторождений нефти и газа и приме- |
||
|
|
|
|
нять близкие прототипы готовых решений |
||
|
|
|
|
для уменьшения времени разработки новых |
||
|
|
|
|
проектов. |
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
Способ термической разработки |
|
|
|
|
|
|
месторождений газовых гидратов |
|
|
|
|
|
|
Кульчицкий В.В., Щебетов А.В., |
|
|
|
|
|
|
Ермолаев А.И. |
|
|
|
|
|
Патент на изобретение № 2306410 от |
||
|
|
|
|
|
22.12.2005 |
|
|
|
|
|
Изобретение относится к области разра- |
||
|
|
|
|
ботки нетрадиционных источников газа (га- |
||
|
|
|
|
зовых гидратов) с применением известных |
||
|
|
|
|
методов внутрипластового горения и техно- |
||
|
|
|
|
логий нефтегазодобычи. |
|
|
|
|
|
|
Благодаря высокому содержанию газа в |
||
|
|
|
|
природных газогидратах и неглубокому за- |
||
|
|
|
|
леганию в акваториях и на суше, газогид- |
||
|
|
|
|
ратные залежи являются |
долговременной |
|
|
|
|
|
альтернативой традиционным ресурсам при- |
||
|
|
|
|
родных газов. Освоение природных газогид- |
||
|
|
|
|
ратов сыграет важную роль в формировании |
||
|
|
|
|
энергетического баланса России и мира. |
||
|
|
|
|

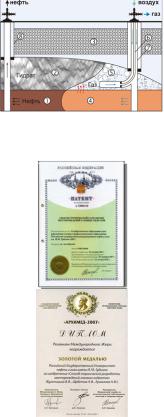

Способ заключается в совместной разра- |
||
|
|
|
|
ботке газогидратных пластов и нижележа- |
||
|
|
|
|
щих пластов высоковязкой нефти и/или би- |
||
|
|
|
|
тума. В нефтяной части залежи осуществля- |
||
|
|
|
|
ют обычное внутрипластовое влажное горе- |
||
|
|
|
|
ние, а за счет тепла, поступающего в кров- |
||
|
|
|
|
лю, разлагаются газогидраты. |
||
|
|
|
|
|
|
|
61
Преимущество данного способа заключается в том, что тепло генерируется непосредственно в пласте (т.е. тепловые потери минимальны) и помимо нефти дополнительно будут добывать газ из газогидратов, что существенно повышает рентабельность разработки.
39 |
|
|
Способ сооружения скважин |
|
|
||
|
|
|
с отдаленным забоем |
|
|
|
Кульчицкий В.В. |
|
|
|
Патент на изобретение № 2295024 |
|
|
|
от 07.03.2006 |
|
|
Изобретение относится к области разра- |
|
|
|
ботки нефтегазовых месторождений при по- |
|
|
|
мощи скважин с отдаленным забоем и может |
|
|
|
быть использовано для добычи нефти и газа |
|
|
|
из залежей, расположенных на значительном |
|
|
|
удалении от устья скважины под водоохран- |
|
|
|
ной зоной на суше, акваторией рек и шель- |
|
|
|
фа, в том числе в условиях арктических мо- |
|
|
|
рей. Техническая задача − создание способа |
|
|
|
сооружения скважины при разработке труд- |
|
|
|
нодоступных залежей, удаленных на десятки |
|
|
|
километров вовнутрь природоохранных зон |
|
|
|
и территорий, запрещенных или недоступ- |
|
|
|
ных для установки бурового оборудования, |
|
|
|
обеспечивающего проводку скважины в по- |
|
|
|
родах любой прочности, в том числе, в неус- |
|
|
|
тойчивых, склонных к желобо- и обвалооб- |
|
|
|
разованию горных породах, и увеличение |
|
|
|
удаленности устья от объекта разработки за |
|
|
|
счет |
исключения необходимости бурения |
|
|
субгоризонтального участка большой про- |
|
|
|
тяженности до продуктивного пласта. |
|
|
|
Способ сооружения скважин с отдален- |
|
|
|
ным забоем, преимущественно при разра- |
|
|
|
ботке нефтегазовых месторождений, распо- |
|
|
|
ложенных под водоохранной зоной или ак- |
|
|
|
ваторией арктического шельфа, заключается |
|
|
|
в строительстве на допустимом расстоянии |
|
|
|
от береговой линии шурфа с установкой в |
|
|
|
нем направления, проводке из под него в |
|
|
|
проектном азимуте на минимально допусти- |
|
|
|
мом расстоянии от поверхности земли и/или |
|
|
|
дна акватории или по дну акватории, тран- |
|
|
|
шейным и/или бестраншейным методом го- |
|
|
|
ризонтального участка ствола скважины под |
|
62
38
37
горизонтальное направление с длиной, обеспечивающей последующее бурение с заданным зенитным углом наклонно-направлен- ного участка ствола скважины до вскрытия продуктивного пласта в проектной точке.
В процессе проводки скважины осуществляют прокладку и/или протаскивание пучка труб, которые являются элементами горизонтального направления, кондукторов и обсадных колонн. Упомянутый пучок труб заканчивается искривленным вниз на заданный зенитный угол участком, угол кривизны которого соответствует траектории вышеуказанного наклонно-направленного участка ствола скважины.
Метод интерактивно-производственного обучения инженерным профессиям
Кульчицкий В.В.
Свидетельство о депонировании и регистрации объекта
интеллектуальной собственности № 9228 Реестр Российского авторского общества за 02.11.2005
Интерактивно-производственное обучение (ИПО) является основой синергетического (мультидисциплинарного) подхода в образовании, построенного на взаимодействии учащегося с учебной средой на базе реальных производственных процессов разработки нефтегазовых месторождений, которые служат областью осваиваемого опыта.
Способ бурения горизонтальных скважин с отдаленным забоем
Кульчицкий В.В., Леонтьев И.Ю., Кудрин А.А., Гришин Д.В.
Патент на изобретение № 2278939 от
29.11.2004
Способ обеспечивает разработку нефтегазовых месторождений с берега горизонтальными скважинами с отдаленным забоем на антиклиналь продуктивного пласта, находящуюся за пределами буровой установки в
63
толще неустойчивых, склонных к обвало- и желобообразованиям горных пород, за счет оптимизации длины ствола до точки вскрытия продуктивного пласта, предотвращения вскрытия водоносной части пласта и оптимизации траектории проводки скважины до проектной точки вскрытия пласта в заданном коридоре посредством учета угла падения пласта.
Способ является основополагающим для серии разрабатываемых технико-технологи- ческих решений, не имеющих аналогов в мире, для освоения арктического шельфа в сложных горно-геологических, геокриологических, гидрогеологическихиклиматическихусловиях. Найдены радикальные технические решения, являющиеся альтернативой всем ранееизвестнымтехнологиямразработки месторождений углеводородов в условиях протяженных водоохранных зон, мелководных рек, губ и шельфа арктических морей.
Реализация этих решений позволит отказаться от сооружения ледостойких платформ стоимостью миллиарды долларов и подверженных техногенным катастрофам на Арктическом шельфе.
36
Автоматизированное рабочее место Супервайзера по бурению
и капитальному ремонту скважин (АРМ Супервайзера)
Кульчицкий В.В., Ларионов А.С., Александров В.Л., Гришин Д.В.
Свидетельство об официальной регистрации программы для ЭВМ № 20005612320
от 8.09.2005
Программа «АРМ Супервайзера» является основным инструментом информационного обеспечения супервайзера по бурению и капитальному ремонту скважин и предназначена для сбора и обработки промысловой информации (технологические параметры проводки скважины, данные инклинометрии, информация об организационно техническом оснащении буровых работ, рекомендации и др.).
64
Программа позволяет вести формализованный банк данных строительства скважин, который доступен авторизованным пользователям через глобальную сеть Интернет в любой точке мира. Программа обеспечивает ведение графика заезда супервайзеров, заполнение суточных сводок супервайзера, формирование различных аналитических отчетов (например, отработка долот, баланс времени, 3D схема траекторий скважин на кусте бурения и др.), анализ и классификацию аварий, осложнений и замечаний супервайзера для накопления опыта бурения скважин.
35
Устройство для регулирования процесса кольматации пластов в скважинах
Кульчицкий В.В., Ларионов А.С.
Свидетельство на полезную модель № 42261
от 27.11.2004
Устройство для регулирования процесса кольматации пластов в буровых скважинах состоит из глубинной и наземной частей.
Глубиннаячастьвключает установленный над забойной телеметрической системой с электромагнитным каналом связи кольмататор, выполненный в виде двух установленных друг над другом и заполненных кольматантами различного химического состава контейнеров с инжекторами и с осевыми каналами, образующими магистраль для подачи бурового раствора на забойный двигатель и в полости контейнеров посредством исполнительных электромагнитных клапанов.
Наземная часть включает пульсатор, установленный на нагнетательной линии бурового насоса, систему оптимизации процесса кольматации и приемно-передающее устройство с антенной.
Система оптимизации процесса кольматации подключена ко входу и выходу приемнопередающего устройства, управляющий выход которого подсоединен к пульсатору бурового насоса, связанному посредством гидравлического канала с дешифратором сигнала гидроканала, который подключен ко входам исполнительных электромагнитных клапанов контейнеров с кольматантами.
65
34 |
|
Утяжеленная бурильная труба |
|
||
|
|
Григашкин Г.А., Кульчицкий В.В. |
|
|
Патент на полезную модель № 37759 от |
|
22.01.2004 |
|
|
|
Утяжеленная бурильная труба, содержа- |
|
|
щая цилиндрический участок с двумя кони- |
|
|
ческими резьбовыми участками на концах, |
|
|
один из которых с внутренней резьбой, а |
|
|
другой – с внешней, отличается тем, что вы- |
|
|
полнена полностью из немагнитного мате- |
|
|
риала. |
33 |
|
Скважинный фильтр |
|
||
|
|
Григашкин Г.А., Варламов С.Е., |
|
|
Кульчицкий В.В. |
|
|
Патент на полезную модель № 38827 |
|
|
от 31.12.2003 |
|
|
Скважинный фильтр, содержащий трубу, |
|
|
в отверстиях на боковой поверхности кото- |
|
|
рой герметично установлены срезаемые про- |
|
|
бки, фильтрующую сетку и защитный кожух |
|
|
с отверстиями, установленные концентрично |
|
|
на трубе, отличается тем, что отверстия в |
|
|
трубе выполнены спиральными рядами. |
32 |
|
Скважинный фильтр |
|
||
|
|
Григашкин Г.А., Варламов С.Е., |
|
|
Кульчицкий В.В. |
|
|
Патент на изобретение № 2259472 |
|
|
от 24.11.2003 |
|
|
Изобретение относится к нефтегазодобы- |
|
|
вающей промышленности, и может быть ис- |
|
|
пользовано при освоении нефтяных сква- |
|
|
жин. Техническим результатом является по- |
|
|
вышение нефтеотдачи, пропускной способ- |
|
|
ности фильтра и эффективности очистки до- |
|
|
бываемого продукта от примеси. |
|
66 |
|
|
|
|
|
Скважинный фильтр содержит трубу с |
||||
|
|
|
|
выполненными на ее боковой поверхности |
||||
|
|
|
|
спиральными рядами отверстий, в |
которых |
|||
|
|
|
|
герметично установлены срезаемые пробки, |
||||
|
|
|
|
по меньшей мере одну фильтрующую сетку |
||||
|
|
|
|
и защитный кожух с отверстиями, установ- |
||||
|
|
|
|
ленные концентрично на трубе. Защитный |
||||
|
|
|
|
кожух выполнен из нескольких уложенных |
||||
|
|
|
|
встык по длине трубы листов, продольные |
||||
|
|
|
|
стыки которых и также ряды отверстий на |
||||
|
|
|
|
соседних |
листах |
смещены |
относительно |
|
|
|
|
|
друг друга в окружном направлении. |
||||
|
|
|
|
Отверстия в защитном кожухе и трубе |
||||
|
|
|
|
могут быть смещены относительно друг дру- |
||||
|
|
|
|
га. Концы указанных кожуха и фильтрую- |
||||
|
|
|
|
щей сетки с торцов могут быть закрыты ог- |
||||
|
|
|
|
раничительными кольцами, зафиксирован- |
||||
|
|
|
|
ными на указанной трубе. Фильтрующая |
||||
|
|
|
|
сетка с мелкими ячейками может быть уста- |
||||
|
|
|
|
новлена между двумя слоями фильтрующей |
||||
|
|
|
|
сетки с крупными ячейками. Пробки могут |
||||
|
|
|
|
быть выполнены пустотелыми, а площадь |
||||
|
|
|
|
отверстий защитного кожуха может быть |
||||
|
|
|
|
больше |
площади |
проходного |
сечения |
|
|
|
|
|
трубы. |
|
|
|
|
|
|
|
|
|
||||
31 |
|
|
|
Устройство для передачи информации |
||||
|
|
|
|
в процессе эксплуатации скважин |
||||
|
|
|
|
Кульчицкий В.В., Ларионов А.С. |
||||
|
|
|
|
Патент на полезную модель № 34965 |
||||
|
|
|
|
|
от 11.08.2003 |
|
|
|
|
|
|
|
Телеметрическая |
система |
для |
контроля |
|
|
|
|
|
глубинных параметров в процессе эксплуа- |
||||
|
|
|
|
тации скважины, включающая скважинный |
||||
|
|
|
|
блок с измерительными преобразователями |
||||
|
|
|
|
и передающим модулем, центраторы, элек- |
||||
|
|
|
|
трический разделитель и приемный назем- |
||||
|
|
|
|
ный блок, отличающаяся тем, что электри- |
||||
|
|
|
|
ческий разделитель выполнен в виде участка |
||||
|
|
|
|
|||||
|
|
|
|
заколонного цементного кольца, примы- |
||||
|
|
|
|
кающего к продольным кромкам окна, выре- |
||||
|
|
|
|
занного в обсадной колонне в интервале ус- |
||||
|
|
|
|
тановки скважинного блока. |
|
|
||
|
|
|
|
|
|
|
|
|
67
30 |
|
|
|
|
|
Способ и устройство для контроля |
|||
|
|
|
|||||||
|
|
|
|
|
|
забойных параметров |
|||
|
|
|
|
|
|
в экранирующих пластах с высокой |
|||
|
|
|
|
|
|
проводимостью |
|||
|
|
|
|
|
|
Григашкин Г.А., Кульчицкий В.В. |
|||
|
|
|
|
|
|
Патент на изобретение № 2243377 |
|||
|
|
|
|
|
|
|
от 19.06.2003 |
||
|
|
|
|
|
|
Изобретение |
относится |
к промысловой |
|
|
|
|
|
|
|
геофизике и предназначено для измерения |
|||
|
|
|
|
|
|
забойных параметров в процессе бурения на- |
|||
|
|
|
|
|
|
клонно направленных |
и |
горизонтальных |
|
|
|
|
|
|
|
скважин в экранирующих пластах с высокой |
|||
|
|
|
|
|
|
проводимостью, например, в соляных пла- |
|||
|
|
|
|
|
|
стах. |
|
|
|
|
|
|
|
|
|
|
|||
29 |
|
|
|
|
|
Способ разработки залежей вязких нефтей |
|||
|
|
|
|
|
|
|
и битумов |
|
|
|
|
|
|
|
|
Кульчицкий В.В. |
|||
|
|
|
|
|
|
Патент на изобретение № 2246001 |
|||
|
|
|
|
|
|
|
от 26.05.2003 |
||
|
|
|
|
|
|
Способ предназначен для механизиро- |
|||
|
|
|
|
|
|
ванной добычи вязких нефтей и битумов с |
|||
|
|
|
|
|
|
одновременным теплохимическим воздейст- |
|||
|
|
|
|
|
|
||||
|
|
|
|
|
|
вием с одного устья и добычей углеводоро- |
|||
|
|
|
|
|
|
дов из другого устья путем непрерывного |
|||
|
|
|
|
|
|
перемещения высоконагруженной канатно- |
|||
|
|
|
|
|
|
поршневой системы в замкнутых наземном и |
|||
|
|
|
|
|
|
подземном участках дугообразного трубо- |
|||
|
|
|
|
|
|
провода. Основным техническим результа- |
|||
|
|
|
|
|
|
том промышленного использования предло- |
|||
|
|
|
|
|
|
женного способа добычи вязкой нефти и би- |
|||
|
|
|
|
|
|
тумов является непрерывное вытеснение уг- |
|||
|
|
|
|
|
|
леводородов в |
замкнутом |
гидравлическом |
|
|
|
|
|
|
|
канале на поверхность. |
Изобретение отно- |
||
|
|
|
|
|
|
сится к области разработки месторождений |
|||
|
|
|
|
|
|
углеводородов |
интеллектуальными двух- |
||
|
|
|
|
|
|
устьевыми горизонтальными скважинами и |
|||
|
|
|
|
|
|
может быть использовано для добычи высо- |
|||
|
|
|
|
|
|
ковязких нефтей и битумов. |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
68 |
|
|
|
||||
28 |
|
|
|
Способ электроснабжения скважинной |
|
|
|||||
|
|
|
|
аппаратуры при контроле |
|
|
|
|
|
за разработкой нефти или газа и |
|
|
|
|
|
термоэлектрический автономный |
|
|
|
|
|
источник питания |
|
|
|
|
|
Григашкин Г.А., Кульчицкий В.В. |
|
|
|
|
|
Патент на изобретение № 2236562 |
|
|
|
|
|
от 30.01.2003 |
|
|
|
|
|
Изобретения относятся к технологии до- |
|
|
|
|
|
бычи нефти или газа и может быть исполь- |
|
|
|
|
|
зовано для питания электроэнергией сква- |
|
|
|
|
|
жинной аппаратуры контроля |
состояния |
|
|
|
|
пласта. Способ включает подачу электриче- |
|
|
|
|
|
ской энергии от термоэлектрического источ- |
|
|
|
|
|
ника питания, работающего за счет разности |
|
|
|
|
|
температур на его поверхностях, и дроссе- |
|
|
|
|
|
лирование пластовых флюидов для обеспе- |
|
|
|
|
|
чения указанной разницы температур. |
|
|
|
|
|
Термоэлектрический источник |
питания, |
|
|
|
|
содержащий один или несколько термоэле- |
|
|
|
|
|
ментов, выполняют в виде дросселя или ус- |
|
|
|
|
|
тановливают на дросселе. Дроссель устанав- |
|
|
|
|
|
ливают в эксплуатационной колонне. Изо- |
|
|
|
|
|
бретения направлены на увеличение кпд ис- |
|
|
|
|
|
точника питания и увеличение ресурса рабо- |
|
|
|
|
|
ты аппаратуры контроля состояния пласта. |
|
|
|
|
|
|
|
27 |
|
|
|
Способ термической разработки |
|
|
|
|
|
месторождений твердых |
|
|
|
|
|
углеводородов |
|
|
|
|
|
Кульчицкий В.В., Басниев К.С., |
|
|
|
|
|
Щебетов А.В. |
|
|
|
|
|
Патент на изобретение № 2231635 |
|
|
|
|
|
от 15.12.2002 |
|
|
|
|
|
Изобретение относится к области разра- |
|
|
|
|
|
ботки месторождений углеводородов, в ча- |
|
|
|
|
|
стности газогидратных месторождений. Тех- |
|
|
|
|
|
ническим результатом изобретения является |
|
|
|
|
|
обеспечениеинтенсификации процессов теп- |
|
|
|
|
|
лопередачи между пластами и сокращения |
|
|
|
|
|
затрат на производство и закачку теплоноси- |
|
|
|
|
|
теля. |
|
|
|
|
|
Способ включает разбуривание залежи, |
|
|
|
|
|
пересекающей пласты скважиной с системой |
|
|
|
|
|
горизонтальных боковых секций, формиро- |
|
|
|
|
|
вание теплового поля в одном из пластов и |
|
|
|
|
|
|
|
|
|
69 |
|
||
|
|
|
|
отбор углеводородов из другого пласта. Бу- |
|
|
|
|
рение вышеупомянутой скважины произво- |
|
|
|
|
дят с двумя горизонтальными ступенями, |
|
|
|
|
соответственно в верхнем продуктивном и |
|
|
|
|
нижнем пластах, из которых осуществляют |
|
|
|
|
бурение по меньшей мере двух боковых го- |
|
|
|
|
ризонтальных стволов в каждом пласте, за- |
|
|
|
|
мыкающихся друг с другом на проектной |
|
|
|
|
стыковочнойтраекториис образованием зам- |
|
|
|
|
кнутых каналов циркуляции между пласта- |
|
|
|
|
ми. Герметизируют околоскважинное прост- |
|
|
|
|
ранство путем установки на концах горизон- |
|
|
|
|
тальных стволов заколонных пакеров и про- |
|
|
|
|
изводят дискретную перфорацию упомяну- |
|
|
|
|
тыхстволовс образованием двух секций пер- |
|
|
|
|
форации в начале и конце каждого ствола. |
|
|
|
|
Затем осуществляют подачу под действи- |
|
|
|
|
ем перепада давления между пластами горя- |
|
|
|
|
чей воды из нижнего пласта в верхний и |
|
|
|
|
принудительную подачу охлажденной воды |
|
|
|
|
из верхнего пласта в нижний до восстанов- |
|
|
|
|
ления коллекторских свойств продуктивного |
|
|
|
|
пласта. После чего перекрывают участки бо- |
|
|
|
|
ковых стволов между секциями перфорации |
|
|
|
|
внутриколонными пакерами для сообщения |
|
|
|
|
разобщенных секций перфорации с около- |
|
|
|
|
скважинными пространствами. При этом в |
|
|
|
|
процессе эксплуатации поддерживают не- |
|
|
|
|
прерывную циркуляцию горячей воды по |
|
|
|
|
образованным замкнутым каналам из ниж- |
|
|
|
|
негопластаиохлажденной– из верхнего. По- |
|
|
|
|
лученные продукты разложения гидратов − |
|
|
|
|
газ и воду направляют для разделения в се- |
|
|
|
|
паратор. |
|
|
|
|
|
26 |
|
|
|
Автоматизированный, навигационный |
|
|
|
||
|
|
|
|
буровой комплекс |
|
|
|
|
для бурения под препятствиями |
|
|
|
|
Григашкин Г.А., Варламов С.Е., |
|
|
|
|
Кульчицкий В.В. |
|
|
|
|
Свидетельство на ПМ № 25906 от 28.05.2002 |
|
|
|
|
Автоматизированный, навигационный бу- |
|
|
|
|
ровой комплекс для бурения под препятст- |
|
|
|
|
виями, содержащий установку для наклонно- |
|
|
|
|
го бурения с кассетой для буровых труб, ра- |
|
|
|
|
бочий гидроцилиндр, обеспечивающий пе- |
|
|
|
|
ремещение колонны бурильных труб, систе- |
