должно касаться размерной линии, а расстояние между размерным числом и размерной линией должно быть около 1 мм (рис. 2.17, 2.18). Выносные линии выступают за размерные линии от 1 до 5 мм (рис. 2.18).

Размерные числа и линии по возможности должны находиться вне изображения. Внутренние и наружные размеры детали стараются располагать по разные стороны изображения (рис. 2.19). Внутри контура можно наносить размеры, если ясность чертежа от этого не пострадает и если недостаточно места вне изображе- ния. Нанесение размеров на

невидимом контуре допускают в случаях, когда это позволяет отказаться от вычерчивания

дополнительного изображения (рис. 2.19), в остальных случаях простановка размеров по линиям невидимого контура не допускается (рис. 2.20).

Рис. 2.19

4 0

Рис. 2.20

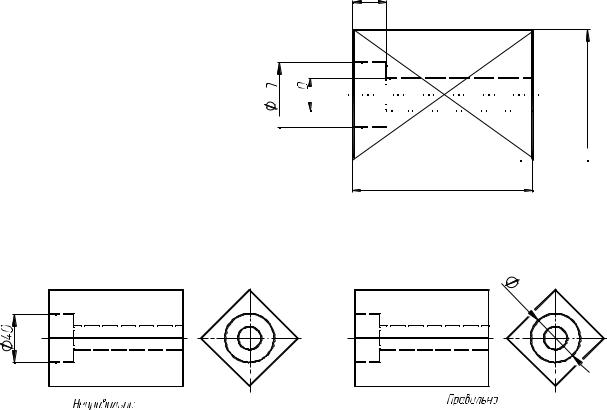

Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры, приведенные ниже:

а) замыкающий размер размерной цепи; б) размеры, перенесенные с чертежей изделий-заготовок (рис. 2.22);

в) размеры, определяющие положение элементов детали, подлежащих обработке по другой детали (рис. 2.23);

г) размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции, например, ход поршня, ход штока клапана двигателя внутреннего сгорания и т. п.;

21

д) размеры на сборочном чертеже, перенесенные с чертежей деталей и используемые в качестве установочных и присоединительных;

е) габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких деталей;

ж) размеры деталей (элементов) из сортового, фасонного, листового и другого проката, если они полностью определяются обозначением материала, приведенным в графе 3 (материалы) основной надписи (рис. 2.24);

з) размер, имеющий функциональную связь с другими размерами, позволяющий избежать алгебраических вычислений. Так, справочный размер – угол 144°, показанный на рис 2.21, можно определить через тригонометрические функции.

Если в технических требованиях необходимо дать ссылку на размер, нанесенный на изображение, то этот размер или соответствующий элемент обозначают буквой, а в технических требованиях помещают запись, аналогичную приведенной на рис. 2.25.

Следует запомнить, что размерное число нельзя разделять или пересекать какими бы то ни было линиями чертежа. В случае, когда возника-

ет необходимость проставить размерное число в заштрихованной зоне, на его месте штриховку прерывают, оставляя пустое место (рис. 2.26). Если размерное число пересекается какой-либо линией, то его смещают относительно центра размерной линии либо прерывают линию, пересекающую размерное число (рис. 2.26). Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий (рис. 2.27).

При указании диаметра во всех случаях перед размерным числом наносят знак . Окружность знака диаметра имеет величину диаметра, равную 5/7 от высоты размерного числа, а весь знак с отрезком, пересекающим окружность под углом 75°, имеет высоту, равную высоте размерного числа (рис. 2.28, а).

23

Перед размерным числом диаметра (радиуса) сферы наносят знак, R без надписи «Сфера» (рис. 2.28, б). Если на чертеже трудно отличить сферу от других поверхностей, то перед размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак «О», как показано на чертеже (рис. 2.29, а). Диаметр знака сферы равен размеру размерных чисел на чертеже (рис. 2.28, б).

Рис. 2.27

Рис. 2.28

Рис. 2.29

Размер квадрата наносят, как показано на рис. 2.29, б, причем знак квадрата должен выглядеть как квадрат (не параллелограмм, не прямоугольник) со стороной, равной высоте размерного числа (рис. 2.28, в).

24

Если дуга окружности меньше 180°, то при простановке размера дугу обозначают значком радиуса – R (рис. 2.30, а), если дуга охватывает угол больше половины окружности, то проставляют знак , как показано на рис. 2.30, б.

В том случае, когда места для расположения стрелки недостаточно из-за близостиконтурнойлинии, последнююпрерывают, какпоказанонарис. 2.31.

Если изображение имеет ось симметрии или отдельные симметрично расположенные элементы, то его показывают только до оси симметрии или с обрывом. В этом случае размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва предмета (рис. 2.32). Размерную линию не прерывают при изображении изделия с разрывом (рис. 2.32).

аб

Рис. 2.32

Рис. 2.33

Размерные линии можно проводить с обрывом и при указании размера диаметров окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности (рис. 2.33).

25

При простановке размеров необходимо помнить, что размерное число располагается над размерной линией и таким образом, чтобы все размерные числа читались со стороны основной надписи (рис. 2.34).

Необходимо избегать пересечения размерных и выносных линий, проставляя сначала меньший размер, а затем больший (рис. 2.35).

Следует помнить, что фаски с углом 45º рекомендуется обозначать

по типу 2×45º. Фаски с углом, отличным от 45º, необходимо обозначать таким образом, чтобы отдельно проставлялись размеры катетов или одного катета и угла (рис. 2.36).

60 30

Рис. 2.36

Рис. 2.37

Рекомендуется размеры элемента наносить на одном изображении (рис. 2. 37, а), а не проставлять их на различных (рис. 2.37, б).

26

В заключение следует отметить, что практически все размеры (их величины) нормализованы , т. е. должны наноситься из ряда нормальных линейных размеров (ГОСТ 6636-69): нормальные уг лы (ГОС Т 8908-81 ), нормальные диаметры общего назначения (ГОСТ 6636 -69): радиусы скруглений (ГОСТ 10948-64), нормальные размеры фасок (ГОСТ 10948-6 4), нормальные «размеры под ключ» (Г ОСТ 6424 -73) и т. п.

Рис. 2.38

Рис. 2.39

Виды, разрезы, сечения не подчерк иваются, а слово « вид» не пишется (рис. 2.38). К роме того, дополнительные виды допускается повертывать,

означает «повернуто» ( рис. 2.39). При из ображении сечения допускается в качестве секу щей плоскости применять цилиндрическу ю повер хность, развернутую потом в плоскость. Обозначается такое сечение знако м , что означает «развернуто» (рис. 2.40). Размеры знаков «повернуто» и «развернуто» приведены на рис. 2.41.

27

При обозначении секущих плоскостей часто встречаются ошибки, связанные с неправильным расположением стрелки, указывающей направление проецирования по отношению к штриху (рис. 2.42).

Рис. 2.40

Начальн ые и конечные штрихи линии сечен ия не должны пересекать контур соответствующего изображения. С внешних концов разомкнутой линии на расстоянии 2 –3 мм наносят ст релки, указывающие направление взгляда (рис. 2.43). S – толщина контурной линии. Буква проставляется с внешней стороны угла, образованного стрелкой и штрихом (рис. 2.42 ).

28

Буквы, обозначающие вид, разрез и т. п., должны располагаться горизонтально (рис. 2.44).

Нельзя выполнять сечение, если изображение распадается (рис. 2.45, а). В этом случае необходимо показывать разрез (рис. 2.45, б, в).

Рис. 2.46

Выносные элементы должны обозначаться прописными буквами, а не цифрами (рис. 2.46).

29

2.7. Шероховатость поверх ности

При обозначении шероховатости поверхности ошибки возникают изза незнания из менений ГОСТ 2.309-73 в графическом обозначении шероховатости поверхности.

Структура обозначения шероховатостей поверхностей приведена на рис. 2. 47. В прямоугольниках записывают:

1 – способ обработки поверхности или другие дополнительн ые указания;

2– обозначения направления неровностей ( , =, М и д р.);

3– базовая длина, параметры шероховатости.

Основное отличие при обозначении шероховатости, состоящее в написании знака, показано на рис. 2.48.

1

3

2

Рис. 2.49

Нанесение шероховатости на поверхностях с различным расположением поверхностей показано рис. 2.49.

В обозначении шероховатости поверхности, способ о бработки которой конструктором не устанавливается, применяют знак, изображенный на рис. 2 .50, а. Если шероховатость поверхности должна быть образована
