а |
б |
в |
Рис. 2. Домкраты: а – винтовой; б – реечный; в – гидравлический; 1 – грузовая головка с рифленой поверхностью; 2 – рукоять; 3 – стальной винт; 4 – бронзовая или чугунная гайка; 5 – храповое колесо; 6 – двусторонняя собачка; 7 – литой или сварной корпус; 8 – грузовая поворотная головка; 9 – односторонняя зубчатая рейка; 10 – зубчатая передача; 11 – собачка; 12 – храповое колесо; 13 – рукоять; 14 – металлический корпус; 15 – лапа для подъема низко расположенных грузов; 16 – поршень; 17 – рабочий цилиндр; 18 – сливной кран; 19 – нагнетательный клапан; 20 – цилиндр; 21 – плунжер с уплотняющей манжетой; 22 – приводная рукоять; 23 – бак; 24 – всасывающий клапан
G ≤20т |
G ≤10т |
G ≤200т |
G ≤50т |
а |
б |
в |
г |
Рис. 3. Домкраты: а – винтовой: 1 – гайка; 2 – винт; б – реечный: 1 – зубчатая рейка, 2 – шестерня, связанная срукояткой; в– гидравлический: 1 – плунжеры; г– камерный: 1 – подвод сжатоговоздухаоткомпрессора, баллона, ножного насоса
11

а |
б |
Рис. 4. Ручнаялебедка: 1 – ведущийвал; 2 – храповоеколесо; 3 – собачка; 4 – промежуточные валы; 5 – зубчатое колесо; 6 – зубчатое колесо; 7 – ось; 8 – боковины; 9 – зубчатое колесо; 10 – дисковый тормоз; 11 – зубчатое колесо; 12 – приводные рукояти; 13 – блок-шестерня; 14 – гладкий барабан; 15 – стяжные болты
Различают подъемные лебедки, используемые для вертикального подъема свободно подвешенного груза, и тяговые, которые служат для перемещения груза или тележки с грузом в горизонтальном направлении (рис. 5). Привод лебедок может быть ручным или машинным (электрическим, гидравлическим, пневматическим).
Лебедки содержат двигатели, редукторы, муфты, тормоза, барабаны (рис. 6) и применяются как самостоятельные машины, а также как механизмы более сложных грузоподъемных машин (грузовые и стреловые лебедки в стреловых самоходных кранах, обеспечивающие подъем и опускание груза и стрелы).
Строительные лебедки представляют собой грузоподъемные механизмы, предназначенные для подъема или перемещения грузов на строительно-монтажных, ремонтных и погрузоч- но-разгрузочных работах с помощью каната, навиваемого на барабан или протягиваемого через рычажной механизм. Главным параметром является тяговое усилие каната (кН).
12

а |
б |
Рис. 5. Лебедки: а – тяговая: 1 – привод, 2 – барабан, 3 – канат, 4 – груз; б – подъемная: 1 – привод, 2 – барабан, 3 – канат, 4 – груз, 5 – отклоняющий блок
Рис. 6. Кинематическая схема лебедки: 1 – барабан; 2 – канат; 3 – двигатель; 4 – тормоз; 5 – редуктор; 6 – муфта
Тали – это подъемные подвесные лебедки (рис. 7). Передвижные тали оборудованы механизмами передвижения по подвесным путям. Тали входят в состав кран-балок в качестве механизма подъема груза.
13

Подъемники – это грузоподъемные устройства циклического действия для подъема грузов и людей в специальных грузонесущих приспособлениях (клетях, кабинах, платформах) (рис. 8). Подъемники могут быть стоечными и шахтными. Последние называют лифтами. Они используются встационарных сооружениях.
а |
б |
Рис. 7. Тали: а – ручная: 1 – балка, 2 – ручная лебедка, 3 – цепь; б – передвижная электрическая: 1 – балка, 2 – электрическая лебедка
Грузоподъемные краны – грузоподъемные машины циклического действия, предназначенные для подъема и перемещения в пространстве различных грузов, подвешенных с помощью крюка. Это наиболее распространенные грузоподъемные механизмы, имеющие весьма разнообразное конструктивное исполнение.
Все грузоподъемные машины являются объектами Гостехнадзора и поэтому подлежат периодическому техническому освидетельствованию.
Тали представляют собой компактные грузоподъемные устройства, подвешиваемые на опорах. Они применяются при выполнении монтажных, ремонтных и такелажных работ. По типу привода различают ручные и электрические тали. Ручные тали по конструкции делятся на шестеренные и червячные с ручным приводом от рычажно-кранового механизма или от бесконечной цепи.
14

а |
б |
Рис. 8. Подъемники: а – шахтный: 1 – лебедка, 2 – кабина (клеть), 3 – шахта; б– стоечный: 1 – отклоняющийблок, 2 – грузовая платформа, 3 – стойка, 4 – лебедка
Грузоподъемные краны классифицируются на стреловые и мостовые (рис. 9). Схематичные изображения грузоподъемных кранов приведены на рис. 10.
Рис. 9. Классификация грузоподъемных кранов
15

а |
б |
в |
г |
д |
е |
ж |
з |
Рис. 10. Грузоподъемные краны: а – консольный; б – башенный; в – автомобильный; г – железнодорожный; д – кран-балка; е – мостовой; ж – козловой; з – кабельный: 1 – высотные стойки; 2 – канат (кабель)
16
PNRPU
Главным параметром подъемников является грузоподъемность – максимально допустимая масса груза, поднимаемая подъемником.
К основным параметрам подъемников также относятся:
–наибольшая высота подъема груза;
–скорость подъема и опускания груза;
–величина перемещения груза по горизонтали;
–установленная мощность, производительность;
–конструктивная и общая масса подъемника;
–для передвижных подъемников – колея и база. Подъемники с жесткими направляющими бывают мачто-
выми, скиповыми и шахтными. Шахтные подъемники применяют для возведения кирпичных труб высотой до 120 м.
Мачтовые подъемники наиболее распространены в городском строительстве и предназначены для подъема и поэтажной подачи через оконные и дверные проемы зданий различных строительных материалов и деталей при санитарно-техничес- ких, отделочных, ремонтных и других работах.
Стреловые самоходные краны представляют собой стреловое или башенно-стреловое крановое оборудование, смонтированное на самоходном гусеничном или пневмоколесном шасси.
В городском строительстве широко применяют грузоподъемные машины, предназначенные для подъема груза, удержания его на требуемой высоте, плавного опускания, а также для перемещения груза на относительно небольшие расстояния.
1.3. Грузозахватные приспособления
Разнообразие поднимаемых грузов по форме, массе и размерам определяет состав и конструкцию ГЗП, которые можно разделить на две группы: съемные, навешиваемые на крюк крана, и съемные, закрепляемые на поднимаемом грузе.
Петли (рис. 11) образуют на концах каната, они являются основным видом соединения каната с элементами грузозахват-
17

ных приспособлений. В целях предохранения каната от резких перегибов и перетирания внутри петли устанавливают металлический коуш.
Рис. 11. Петли

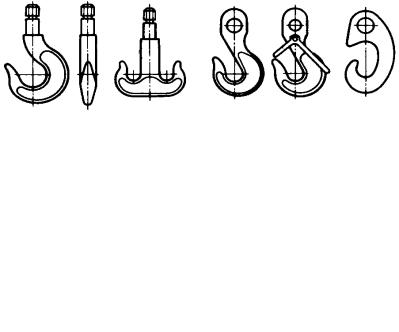

Крюки (рис. 12) служат для подвешивания штучных грузов и специальных захватных приспособлений к канатам, они могут быть однорогие и двурогие.
Рис. 12. Крюки
Канатные стропы служат для подвешивания грузов к крюкам и петлям, стропы разделяют на кольцевые универсальные, прямые облегченные, имеющие петли с двух сторон или с одной стороны петлю, а с другой – крюк или кольцо, а также многоветвевые, имеющие от 2 до 8 одинарных стропов.
ГЗП не являются принадлежностью ГПМ и представляют собой самостоятельные изделия многократного использования. Наиболее распространенными являются стропы (рис. 13, 14) и траверсы, предназначенные для строповки длинномерных грузов (рис. 15).
18

Рис. 13. Стропы
Рис. 14. Стропы и схемы строповки груза
Рис. 15. Траверса и схема строповки длинномерного груза
19
Грузозахватные приспособления, применяемые при выполнении погрузочно-разгрузочных, монтажно-демонтажных работ в строительстве, входят в состав комплектов средств обслуживания, комплектов грузозахватных приспособлений, являются элементами конструкции поднимаемых грузов (скобы, проушины) или их принадлежностью (рым-болты).
Контрольные вопросы по главе 1
1.Что включают в себя грузоподъемные машины?
2.Что включают в себя грузозахватные приспособления?
3.Для чего предназначены лебедки?
4.Каково принципиальное отличие грузоподъемных кранов от строительных подъемников?
5.Показать структурную схему классификации грузоподъемных кранов.
6.Перечислить виды грузозахватных приспособлений.
7.Чем отличаются стропы от траверс?
