функции: изменение количества соединений во время сеанса связи и их конфигурации; изменение местоположения соединения относительно сеанса связи; контроль и диагностика соединений; осуществление уведомления о событиях, связанных с медиа-шлюзами.
6)VoIP – технология и протокол, применяемый для передачи голоса, используя для этого IP-сеть. Работает поверх уже проложенных сетей и включает в себя все способы передачи голоса и звука.
7)UDP – протокол пользовательских датаграмм (сообщений), применяемый для осуществления передачи данных без проверки правильности передачи информации и повторной отправки сообщений, что крайне важно для систем передачи в реальном времени.
8)RTP – протокол для передачи данных в режиме реального времени, в большинстве случаев базируется на протоколе UDP. Протокол RTP состоит из следующих подпротоколов: непосредственно протокол RTP, осуществляющий передачу информации и использующий временные метки для синхронизации данных в потоке; протокол RTCP, осуществляющий контроль и определяющий качество обслуживания, синхронизацию потоков; управляющий сигнальный протокол, для взаимодействия с сессиями; управляющий протокол описания медиа.
9)IP – маршрутизируемый межсетевой протокол, необходимый для установления соединения между различными сегментами сети. Для сообщений данного протокола в процессе передачи не гарантируется доставка, возможно: изменение порядка, дублирование, повреждение, потеря.
11
10) TCP – протокол управления передачей данных, работающий на транспортном уровне. Гарантирует целостность передаваемых данных и уведомление пользователя о результатах.
1.4.2 Применяемые кодеки
Кодек в VoIP – устройство, используемое для обеспечения удобной передачи данных по сети путём применения алгоритмов сжатия. Кодек выбирается один раз и не меняется в течении сессии. Критерии выбора:
Качество речи Использование полосы пропускания канала Размер кадра
Чувствительность к потерям кадров Используемые устройства в сети
Для передачи речевой информации задержка в одном направлении не должна превышать 150 мс.
Таблица 1. Сравнение характеристик кодеков.
Кодек |
Задержка (мс) |
Полоса (кбит/с) |
MOS |
|
|
|
|
G.711 |
<1 |
64 |
4,11 |
|
|
|
|
G.726 |
60 |
32 |
3,85 |
|
|
|
|
G.729 |
25 |
8 |
3,92 |
|
|
|
|
G.728 |
<2 |
16 |
3,61 |
|
|
|
|
G.723.1 |
67/97 |
5,3/6,4 |
3,65/3,9 |
|
|
|
|
На сегодняшний день чаще применяются G.711, поскольку даёт наилучшее качество звучания и G.729, как оптимальный выбор между качеством и полосой пропускания.
12
Глава 2 Создание проекта сети IP-телефонии
В данной работе будет реализован фрагмент сети IP-телефонии, состоящий из пяти корпусов ЧГУ.
2.1 Расположение объектов сети
Для построения сети IP-телефонии выбраны следующие объекты:
–пр. Советский, 8 (учебно-лабораторный корпус № 1);
–пр. Победы, 12 (учебно-лабораторный корпус № 2);
–ул. М. Горького, 14 (учебно-лабораторный корпус № 3);
–ул. Дзержинского, 30 (учебно-лабораторный корпус № 4);
–пр. Луначарского, 5а, (учебно-лабораторный корпус № 5).
Рис1. Географическое расположение объектов ЧГУ.
13
2.2 Реализация сети
Рис2. Схема офиса
Рис3. Схема сети.
14

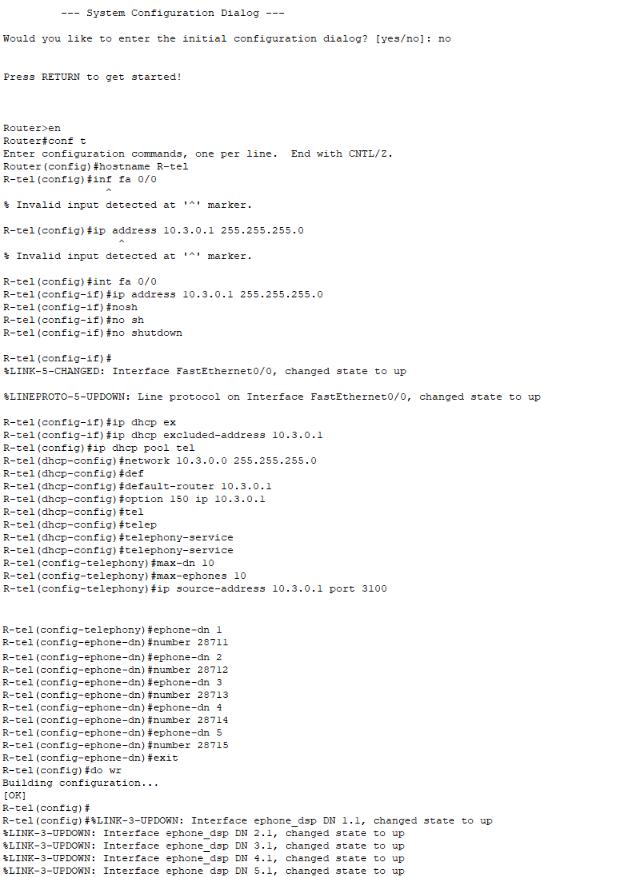

Рис4. Процесс настройки роутера.
15
Рис5. Создание телефонных линий
Рис6. Присвоение номеров телефонам
Рис7. Настройка коммутатора.
Рис8. Настройка сервера.
16
Рис9. Настройка сервера (2).
17
Рис10. Настройка рабочего места.
2.3 Используемые протоколы
1)SCCP – необходим для управлениями устройствами, применяемыми в сети; отправляет сообщения о различных действиях устройств на сервер.
2)TCP – данный протокол используется для установления соединения между устройствами для дальнейшего обмена сообщениями.
3)UDP/RTP – для передачи трафика между устройствами во время сеанса связи.
4)STP – для определения топологии сети и предотвращения возникновения в ней петель; определение корневого моста и расчёт стоимости пути к нему.
18
5)CDP – для определения оборудования cisco, их типа, интерфейса, модели.
6)DTP – для организации транкингвой системы и соответственно организации распределения каналов связи между абонентами.
7)DHCP – для выдачи IP адресов устройствам в сети в автоматическом режиме.
8)ARP – для определения MAC-адреса компьютера по известному IP-адресу.
2.4 Используемое оборудование
2.4.1 Cisco IP Phone 7960
Таблица 1. Характеристики Cisco IP Phone 7960
Тип |
IP-телефон |
|
|
Форм-фактор |
Проводной |
|
|
Аудио кодеки |
G.711µ, G.729a |
|
|
VoIP протокол |
SCCP, H.323, SIP |
|
|
Сетевой интерфейс |
Fast Ethernet (RJ-45) |
|
|
Дисплей |
Есть |
|
|
Переадресация/конференция |
Есть |
|
|
Подключение к ПК |
RJ-45 |
|
|
2.4.2 Коммутатор Cisco 2960
Таблица 2. Коммутатор Cisco 2960
Количество портов |
24 |
х 10/100 Ethernet |
|
|
|
Количество uplink интерфейсов |
2 (SFP или 1000BASE-T) |
|
|
|
|
Максимальное количество портов PoE (IEEE |
24 |
(до 15.4Вт) |
802.3af) |
|
|
|
|
|
Объем встроенной флеш-памяти |
64 |
Мб |
|
|
|
Объем ОЗУ |
128 Мб |
|
|
|
|
Пропускная способность |
16 |
Гб/сек |
|
|
|
Макс. количество активных VLAN |
255 |
|
|
|
|
Макс. количество VLAN |
4K |
|
|
|
|
19
Размер MTU, L3 packet |
9000 байт |
|
|
Пропускная способность пересылки пакетов: |
6.5Мп/с ек |
64-Byte L3 Packets |
|
|
|
Напряжение питания |
110-240 В |
|
|
Ток |
4.0-2.0 А |
|
|
Частота |
50-60 Гц |
|
|
Потребляемая мощность |
430 Вт |
|
|
2.4.3 Маршрутизатор Cisco 2811
Таблица 3. Маршрутизатор Cisco 2811
Алгоритмы шифрования данных |
128-bit AES, 192-bit AES, 256-bit AES, |
|
3DES, DES |
||
|
||
|
|
|
Защита с помощью брандмауэра |
IOS |
|
|
|
|
Скорость передачи данных Ethernet LAN |
10, 100 |
|
(Мбит/с) |
||
|
||
|
|
|
Порт WAN |
Ethernet (RJ-45) |
|
|
|
|
Свивка кабеля |
10/100Base-T(X) |
|
|
|
|
Wi-Fi |
Да |
|
|
|
|
Флэш-память (МБ) |
64 |
|
|
|
|
Управление через веб-интерфейс |
Да |
|
|
|
|
Поддержка соединения ISDN |
Да |
|
|
|
|
Подключение Ethernet |
Да |
|
|
|
|
Оперативная память (МБ) |
256 |
|
|
|
|
Стандарты сети |
IEEE 802.3af |
|
|
|
|
Технология подключения |
Проводная |
|
|
|
|
Поддержка Quality of Service (QoS) |
Да |
|
|
|
