Министерство НАУКИ И ВЫСШЕГО образования Российской Федерации

Федеральное государственное автономное образовательное учреждение высшего образования

«Национальный исследовательский Томский политехнический Университет»

Школа базовой инженерной подготовки

Отделение общетехнических дисциплин

«Исследование температурной зависимости сопротивления проводника»

Отчёт по лабораторной работе 2

по дисциплине:

ЭТМ

Исполнитель:
студенты группы	5А06		Сергеев Алексей Сергеевич		8.10.2022
			Арефьев Александр Владимирович
Руководитель:
преподаватель			Колесников Станислав Вячеславович

Томск – 2022

Цель работы: исследование влияния температуры на сопротивление проводниковых материалов и определение температурного коэффициента сопротивления.

В основу классической электронной теории металлов положено представление об электронном газе, состоящем из свободных коллективизированных электронах. Приложение внешнего напряжения, приводит к увеличению количества электронов в направлении действующих сил поля, то есть, электроны получают некоторую добавочную скорость направленных движений, благодаря чему и возникает электрический ток.

Рис. 1 Схема лабораторного стенда для измерения ТКС

Данные эксперимента записали в таблицу 1.

Таблица 1.

Номер опыта	Температура, T ( )	Сопротивление проводника, R (Ом)	Отношение R/Ro
1	17	10,151	1
2	20	10,175	1,002364
3	25	10,25	1,009753
4	30	10,38	1,022559
5	35	10,538	1,038124
6	40	10,685	1,052606
7	45	10,84	1,067875
8	50	10,99	1,082652
9	55	11,14	1,097429
10	60	11,294	1,1126

По данным эксперимента построим зависимость приращения сопротивления от температуры

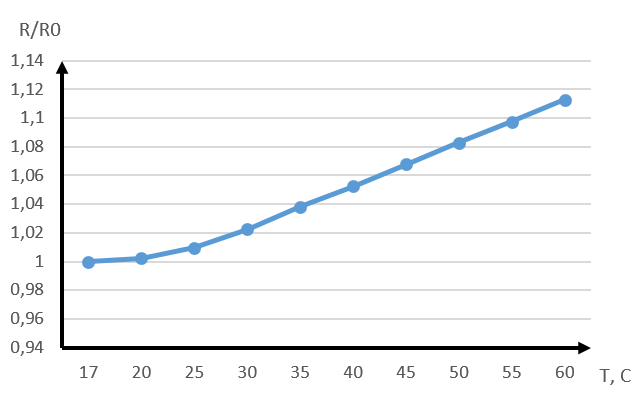

Рис.2 Приращение сопротивления от температуры

По графику мы видим, что сопротивление зависит от температуры прямо пропорционально.

Вывод: исследовали влияние температуры на сопротивление проводниковых материалов и определили температурный коэффициент сопротивления.
